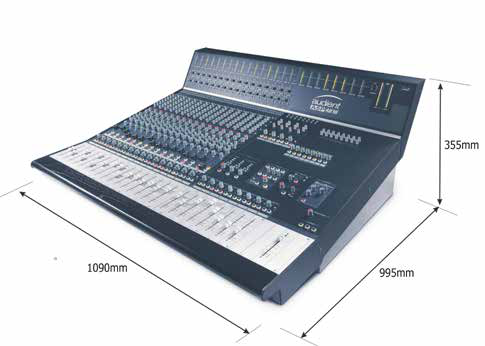

다음 값은 ASP4816 Classic에 대한 사양입니다.
- 폭: 1090 mm
- 깊이: 995 mm
- 높이: 355 mm
가구 설치 시 컨트롤 서피스 경사는 수평 기준 7.5도입니다. 추가 미터 브리지 치수는 치수 참조 자료에서 확인할 수 있습니다.
주파수 응답
| 신호 경로 | 사양 |
|---|
| Mic 입력 → Mix 출력 | < +0 dB / −0.3 dB, 20 Hz–20 kHz, 6–40 dB 게인에서 |
| Line 입력 → Mix 출력 | < +0 dB / −0.3 dB, 20 Hz–20 kHz, 0 dB 게인에서 |
+20 dB 출력에서 THD 및 노이즈
| 신호 경로 | 1 kHz에서의 사양 |
|---|
| Mic XLR 입력 → 임의 출력 | < 0.005% |
| Line 입력 → 임의 출력 | < 0.005% |
| DAW/Tape 입력 → 임의 출력 | < 0.003% |
노이즈
| 측정 항목 | 사양 |
|---|
| Mic EIN, 20 Hz–20 kHz, 150 Ω 소스 | < −127.5 dBu |
| 버스 노이즈, 입력 라우팅 없음 | < −93 dBu |
| 버스 노이즈, 입력 36개 라우팅 | < −78 dBu |
Mic CMRR
| 게인 설정 | 사양 |
|---|
| 최소 게인 | 70 dB |
| 최대 게인 | 75 dB |
1 kHz에서 크로스토크 및 뮤트 감쇠
| 기능 | 사양 |
|---|
| Short Fader mute | > 90 dB |
| Long Fader mute | > 90 dB |
| Mix assign | > 90 dB |
| Bus assign | > 90 dB |
최대 입력 레벨
| 입력 | 사양 |
|---|
| Mic, 최소 게인 | > +21 dBu |
| Line, 최소 게인 | > +30 dBu |
| Insert return | > +21 dBu |
2 kΩ 부하에서 최대 출력
| 출력 | 사양 |
|---|
| Mix 출력 | > +26 dBu |
| Bus 출력 | > +26 dBu |
| Aux 출력 | > +26 dBu |
| Insert send | > +20 dBu |
| Monitor, Studio 및 Foldback 출력 | > +20 dBu |
추가 참조: ASP4816 Classic Audio Specifications.
