Studio, Foldback 및 Control Room 모니터링

Studio 및 Foldback 섹션​

마스터 섹션은 하나의 스테레오 Studio Loudspeaker 출력과 두 개의 스테레오 Foldback 출력을 제공합니다.

ASP4816 Classic Studio 및 Foldback 컨트롤

각 출력은 사용 가능한 소스 선택 컨트롤을 조합해 구성할 수 있습니다.

  • EXT 1
  • EXT 2
  • C/RM - Control Room 모니터 소스
  • AUX A 및 AUX B

콘솔 채널 센드는 Cue A와 Cue B로 표기되며, 이 Cue 버스는 Studio/Foldback 소스 섹션에서 AUX A와 AUX B로 표시됩니다.

각 Studio/Foldback 출력에는 자체 레벨 컨트롤이 있습니다. Studio Loudspeaker 출력에는 ON 스위치가 있습니다. Foldback A와 B에는 각각 SOLO 스위치가 있어 Control Room 모니터링 시스템을 통해 해당 믹스를 확인할 수 있으며, 이 모니터링은 AFL입니다.

Control Room 모니터링​

ASP4816은 4쌍의 스테레오 Control Room 스피커를 지원합니다.

  • MAIN
  • ALT 1
  • ALT 2
  • ALT 3

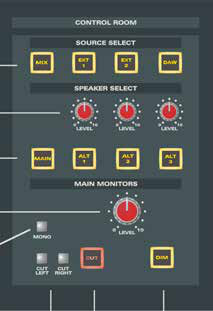

ASP4816 Classic Control Room 모니터링 컨트롤

모니터링 소스는 MIX, DAW, EXT 1 및 EXT 2입니다.

Main 및 Alt 스피커 출력에는 독립적인 레벨 컨트롤이 있습니다. 추가 모니터링 컨트롤은 다음 기능을 제공합니다.

  • 호환성 확인을 위한 MONO
  • 독립적인 좌우 CUT 컨트롤
  • 모니터 레벨을 약 15 dB 낮추는 DIM
  • 모니터 출력을 음소거하는 Main CUT

물리적 출력 커넥터는 후면 패널 연결를 참조하십시오.
