Monitoring Studio, Foldback et Control Room

Section Studio et Foldback​

La section master propose une sortie stéréo Studio Loudspeaker et deux sorties stéréo Foldback.

Commandes Studio et Foldback de l’ASP4816 Classic

Chaque sortie peut être composée à partir des commandes de sélection de source disponibles :

  • EXT 1
  • EXT 2
  • C/RM - source de monitoring Control Room
  • AUX A et AUX B

Les départs de canaux de la console sont étiquetés Cue A et Cue B ; ces bus Cue sont présentés dans la section de source Studio/Foldback sous les noms AUX A et AUX B.

Chaque sortie Studio/Foldback possède sa propre commande de niveau. La sortie Studio Loudspeaker dispose d’un commutateur ON. Foldback A et B possèdent chacun un commutateur SOLO permettant de contrôler leur mixage via le système de monitoring Control Room ; cette écoute est de type AFL.

Monitoring Control Room​

L’ASP4816 prend en charge quatre paires d’enceintes stéréo Control Room :

  • MAIN
  • ALT 1
  • ALT 2
  • ALT 3

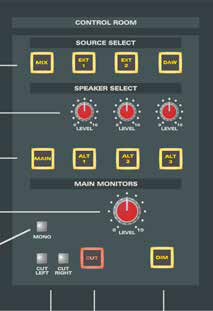

Commandes de monitoring Control Room de l’ASP4816 Classic

Les sources de monitoring sont MIX, DAW, EXT 1 et EXT 2.

Les sorties d’enceintes Main et Alt disposent de commandes de niveau indépendantes. Les autres commandes de monitoring comprennent :

  • MONO pour vérifier la compatibilité mono
  • Commandes CUT gauche et droite indépendantes
  • DIM, qui réduit le niveau de monitoring d’environ 15 dB
  • CUT principal pour couper la sortie de monitoring

Pour les connecteurs de sortie physiques, consultez Connexions du panneau arrière.
