Studio, फोल्डबैक और कंट्रोल Room मॉनिटरिंग

Studio और फोल्डबैक section​

मास्टर सेक्शन एक स्टीरियो Studio Loudspeaker आउटपुट और दो स्टीरियो Foldback आउटपुट्स देता है।

ASP4816 Classic Studio और Foldback कंट्रोल्स

प्रत्येक आउटपुट उपलब्ध सोर्स-सिलेक्ट कंट्रोल्स से बनाया जा सकता है:

  • EXT 1
  • EXT 2
  • C/RM - कंट्रोल रूम मॉनिटर सोर्स
  • AUX A और AUX B

कंसोल के चैनल सेंड्स को Cue A और Cue B label किया गया है; ये Cue बसें Studio/Foldback सोर्स सेक्शन में AUX A और AUX B के रूप में प्रस्तुत होते हैं।

प्रत्येक Studio/Foldback आउटपुट का अपना लेवल कंट्रोल है। Studio Loudspeaker आउटपुट में ON स्विच है। Foldback A और B दोनों में SOLO स्विच है, जिससे उनके मिक्सेस को कंट्रोल-रूम मॉनिटरिंग सिस्टम के माध्यम से चेक किया जा सकता है; यह audition AFL है।

कंट्रोल Room मॉनिटरिंग​

ASP4816 चार स्टीरियो कंट्रोल-रूम स्पीकर पेयर सपोर्ट करता है:

  • MAIN
  • ALT 1
  • ALT 2
  • ALT 3

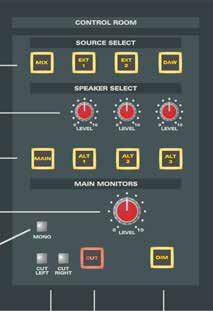

ASP4816 Classic कंट्रोल रूम मॉनिटरिंग कंट्रोल्स

मॉनिटरिंग सोर्सेज़ हैं MIX, DAW, EXT 1 और EXT 2।

Main और Alt स्पीकर आउटपुट्स के इंडिपेंडेंट लेवल कंट्रोल्स हैं। Additional मॉनिटरिंग कंट्रोल्स में शामिल हैं:

  • Compatibility checking के लिए MONO
  • इंडिपेंडेंट लेफ्ट और राइट CUT कंट्रोल्स
  • DIM, जो मॉनिटर लेवल को लगभग 15 dB कम करता है
  • मॉनिटर आउटपुट को silence करने के लिए मेन CUT

फिजिकल आउटपुट कनेक्टर्स के लिए रियर पैनल Connections देखें।
