Oscillator, Solo और Compressor

Oscillator और मास्टर Solo कंट्रोल्स​

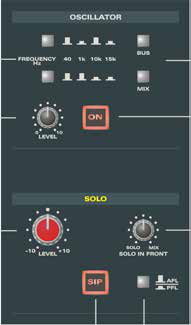

ASP4816 Classic oscillator और master solo कंट्रोल्स

Oscillator चार test frequencies देता है: 40 Hz, 1 kHz, 10 kHz और 15 kHz। इसे adjustable आउटपुट लेवल के साथ सीधे बसें 1–16 या स्टीरियो मिक्स बस पर रूट किया जा सकता है।

नॉर्मल कंसोल ऑपरेशन के दौरान oscillator की आवश्यकता न हो तो इसे OFF रखें।

इसी सेक्शन में मास्टर solo कंट्रोल्स भी हैं:

  • SOLO LEVEL - solo बस का मॉनिटर लेवल सेट करता है।
  • SOLO IN FRONT - solo-to-मिक्स बैलेंस एडजस्ट करता है।
  • SIP - Solo in Place सिलेक्ट करता है।
  • PFL/AFL - non-SIP solo point सिलेक्ट करता है।

स्टीरियो bus compressor​

Compressor स्टीरियो मिक्स पाथ में Mix insert point के बाद और Master Fader से पहले इन्सर्ट होता है।

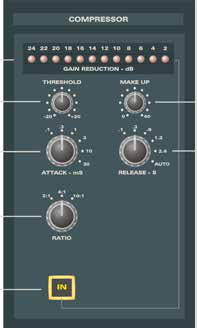

ASP4816 Classic stereo bus compressor

इन कंट्रोल्स की सुविधा है:

  • THRESHOLD - लगभग -20 dBu से +20 dBu।
  • ATTACK - 0.1 ms से 30 ms तक छह स्टेपped सेटिंग्स।
  • RATIO - 2:1, 4:1 या 10:1।
  • MAKE UP - गेन reduction से खोए लेवल की भरपाई करता है; अधिकतम 40 dB उपलब्ध है।
  • RELEASE - 0.1 s से 2.4 s तक पाँच स्टेपped सेटिंग्स और AUTO।
  • IN - compressor को circuit में रखता है।

12-segment GAIN REDUCTION मीटर लागू हो रही compression की मात्रा दिखाता है।
