तकनीकी स्पेसिफिकेशन

नीचे दिए values ASP4816 Classic के लिए specified हैं।

आयाम​

  • Width: 1090 mm
  • Depth: 995 mm
  • Height: 355 mm

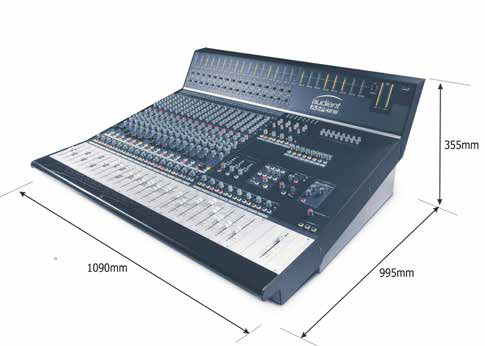

ASP4816 Classic डाइमेंशन्स: 1090 mm चौड़ा, 995 mm गहरा और 355 mm ऊँचा

Furniture इंस्टॉलेशन के लिए कंट्रोल सरफेस rake horizontal से 7.5 degrees है। Additional मीटर-bridge measurements dimensional रेफ़रेंस में उपलब्ध हैं।

Frequency response​

Signal pathस्पेसिफिकेशन
Mic input से Mix output< +0 dB / −0.3 dB, 20 Hz–20 kHz, at 6–40 dB gain
Line input से Mix output< +0 dB / −0.3 dB, 20 Hz–20 kHz, at 0 dB gain

THD और noise at +20 dB आउटपुट​

Signal path1 kHz पर स्पेसिफिकेशन
Mic XLR input से किसी भी output तक< 0.005%
Line input से किसी भी output तक< 0.005%
DAW/Tape input से किसी भी output तक< 0.003%

Noise​

मापस्पेसिफिकेशन
Mic EIN, 20 Hz–20 kHz, 150 Ω सोर्स< −127.5 dBu
Bus noise, no inputs routed< −93 dBu
Bus noise, 36 inputs routed< −78 dBu

Mic CMRR​

Gain settingस्पेसिफिकेशन
Minimum gain70 dB
Maximum gain75 dB

Crosstalk और mute attenuation at 1 kHz​

Functionस्पेसिफिकेशन
Short Fader mute> 90 dB
Long Fader mute> 90 dB
Mix assign> 90 dB
Bus assign> 90 dB

Maximum इनपुट लेवल​

Inputस्पेसिफिकेशन
Mic, minimum gain> +21 dBu
Line, minimum gain> +30 dBu
Insert return> +21 dBu

Maximum आउटपुट into 2 kΩ​

Outputस्पेसिफिकेशन
Mix output> +26 dBu
Bus output> +26 dBu
Aux output> +26 dBu
Insert send> +20 dBu
Monitor, Studio और Foldback outputs> +20 dBu

Additional रेफ़रेंस: ASP4816 Classic Audio Specifications।
