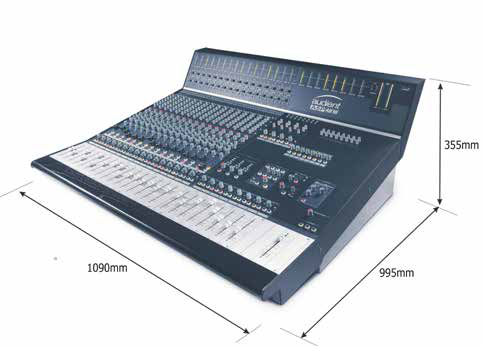

以下は ASP4816 Classic の規定値です。
- 幅: 1090 mm
- 奥行き: 995 mm
- 高さ: 355 mm
スタジオ家具へ組み込む場合、コントロールサーフェスの傾斜角は水平から 7.5度 です。メーターブリッジの追加寸法は、寸法リファレンスで確認できます。
周波数特性
| 信号経路 | 仕様 |
|---|
| Mic 入力から Mix 出力 | < +0 dB / −0.3 dB、20 Hz–20 kHz、ゲイン 6–40 dB |
| Line 入力から Mix 出力 | < +0 dB / −0.3 dB、20 Hz–20 kHz、ゲイン 0 dB |
+20 dB 出力時の THD およびノイズ
| 信号経路 | 1 kHz 時の仕様 |
|---|
| Mic XLR 入力から任意の出力 | < 0.005% |
| Line 入力から任意の出力 | < 0.005% |
| DAW/Tape 入力から任意の出力 | < 0.003% |
ノイズ
| 測定条件 | 仕様 |
|---|
| Mic EIN、20 Hz–20 kHz、150 Ω ソース | < −127.5 dBu |
| バスノイズ、入力ルーティングなし | < −93 dBu |
| バスノイズ、36入力をルーティング | < −78 dBu |
Mic CMRR
| ゲイン設定 | 仕様 |
|---|
| 最小ゲイン | 70 dB |
| 最大ゲイン | 75 dB |
1 kHz 時のクロストークおよびミュート減衰量
| 機能 | 仕様 |
|---|
| Short Fader ミュート | > 90 dB |
| Long Fader ミュート | > 90 dB |
| Mix Assign | > 90 dB |
| Bus Assign | > 90 dB |
最大入力レベル
| 入力 | 仕様 |
|---|
| Mic、最小ゲイン | > +21 dBu |
| Line、最小ゲイン | > +30 dBu |
| Insert リターン | > +21 dBu |
2 kΩ 負荷時の最大出力
| 出力 | 仕様 |
|---|
| Mix 出力 | > +26 dBu |
| Bus 出力 | > +26 dBu |
| Aux 出力 | > +26 dBu |
| Insert センド | > +20 dBu |
| Monitor、Studio、Foldback 出力 | > +20 dBu |
追加リファレンス：ASP4816 Classic オーディオ仕様。
