コンソール構成

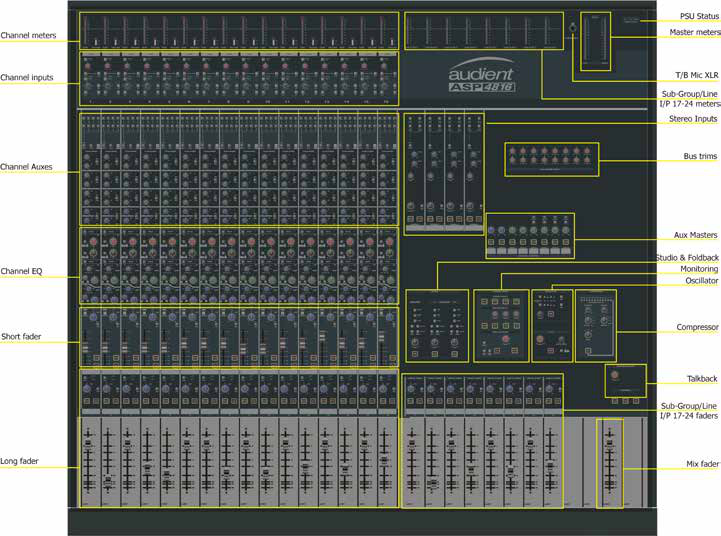

コンソールレイアウト

ASP4816 はメイン入力チャンネル、サブグループ／ステレオ入力セクション、マスターコントロール、モニタリング、メータリングを1つのコントロールサーフェスにまとめています。

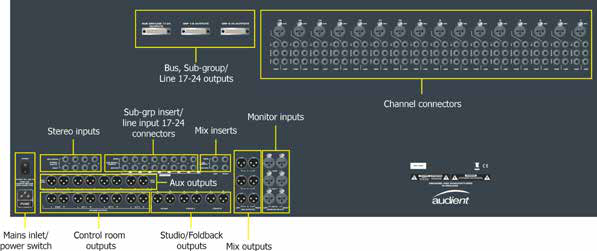

リアパネルにはチャンネル入力／インサートとマスター、モニタリング、Aux、Mix、バス、サブグループ接続が配置されています。

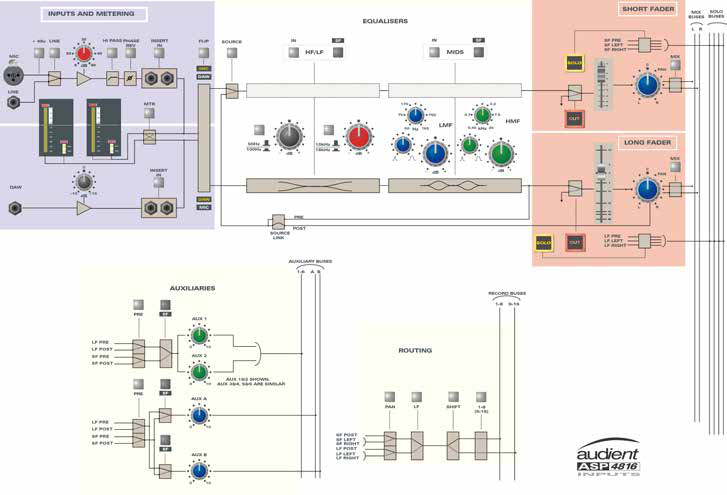

インライン構成

16本のメインチャンネルそれぞれに2つの信号経路があります。

• Short Fader (SF) — 通常は Mic/Line 入力を受け、録音経路として使用します。
• Long Fader (LF) — 通常は DAW 入力を受け、モニタリング／ミックス経路として使用します。

ASP4816 Classic のコントロールサーフェスでは、濃色の領域とボタンが SF 経路、明るい色の領域が LF 経路に対応します。

FLIP を押すと Mic/Line／DAW ソースが2つの経路間で入れ替わります。バックライト付きのソースインジケーターが現在のアサインを示します。

EQ は HF/LF／MID セクションに分かれています。各セクションは LF 経路に残すか、SF スイッチで個別に SF 経路へ移動できます。Aux ペアも SF 経路からソースを取得でき、プリ／ポストフェーダーを選択できます。

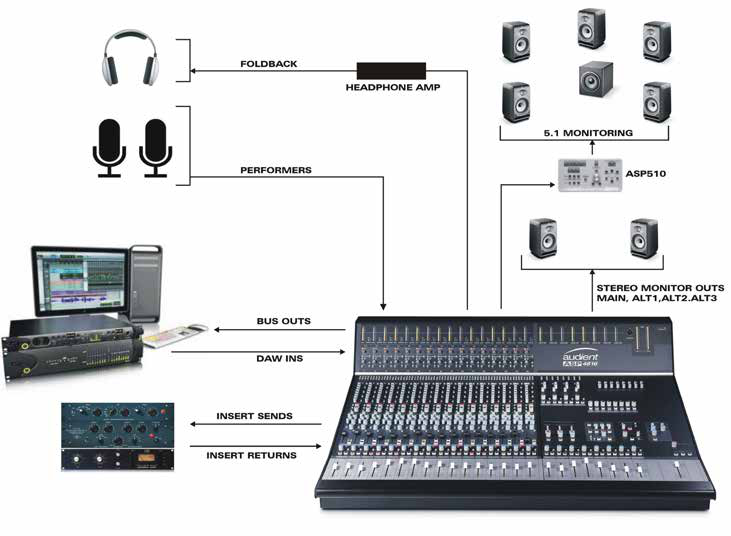

標準的なスタジオ構成

標準的な設置では、マイク／ラインソースをチャンネル入力へ、16 バスを DAW 入力へ、DAW 出力をコンソールリターンへ、モニター／Foldback 出力を適切なスピーカー／ヘッドホンシステムへ接続します。

メータリングと Solo に進んでください。
