कंसोल की संरचना

कंसोल layout​

ASP4816 मेन इनपुट चैनल्स, सबग्रुप और स्टीरियो-इनपुट सेक्शन्स, मास्टर कंट्रोल्स, मॉनिटरिंग और मीटरिंग को एक कंट्रोल surface पर संयोजित करता है।

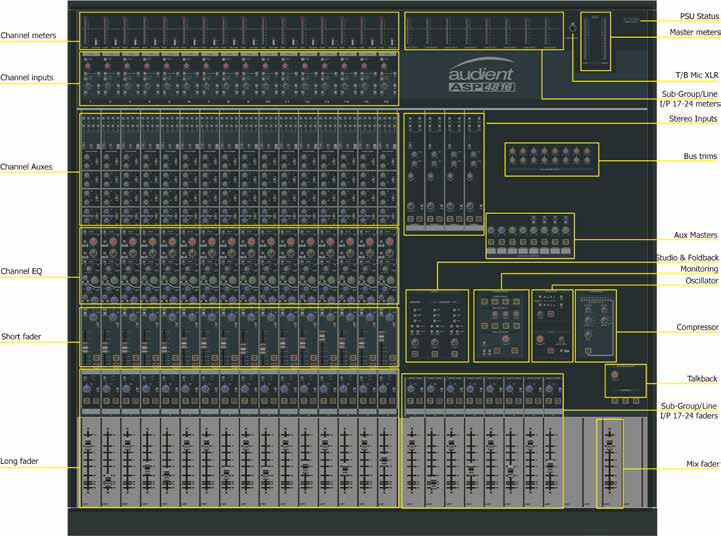

ASP4816 Classic का लेबल किया हुआ console layout

रियर पैनल चैनल इनपुट्स और इन्सर्ट्स को मास्टर, मॉनिटरिंग, Aux, मिक्स, बस और सबग्रुप कनेक्शन्स के साथ समूहित करता है।

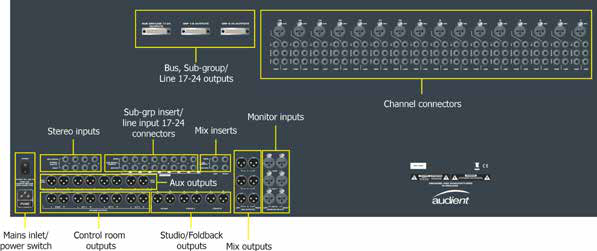

ASP4816 Classic का लेबल किया हुआ रियर-पैनल layout

इन-लाइन architecture​

16 मेन चैनल्स में से प्रत्येक में दो सिग्नल पाथ्स होते हैं:

  • Short Fader (SF) - सामान्यतः Mic/Line इनपुट से फ़ीड होता है और आम तौर पर रिकॉर्डिंग पाथ के रूप में उपयोग होता है।
  • Long Fader (LF) - सामान्यतः DAW इनपुट से फ़ीड होता है और आम तौर पर मॉनिटरिंग या मिक्स पाथ के रूप में उपयोग होता है।

ASP4816 Classic कंट्रोल surface पर, dark areas और dark buttons SF path से संबंधित होते हैं, जबकि lighter areas LF path से संबंधित होते हैं।

दोनों पाथ्स के बीच Mic/Line और DAW सोर्सेज़ को आपस में बदल करने के लिए FLIP दबाएँ। Backlit सोर्स legends वर्तमान assignment दिखाते हैं।

EQ को HF/LF और MID सेक्शन्स में split किया गया है। प्रत्येक सेक्शन LF पाथ में रह सकता है या उसके SF स्विच का उपयोग करके स्वतंत्र रूप से SF पाथ में मूव किया जा सकता है। Aux पेयर को भी SF पाथ से सोर्स किया जा सकता है और pre- या पोस्ट-फेडर चुना जा सकता है।

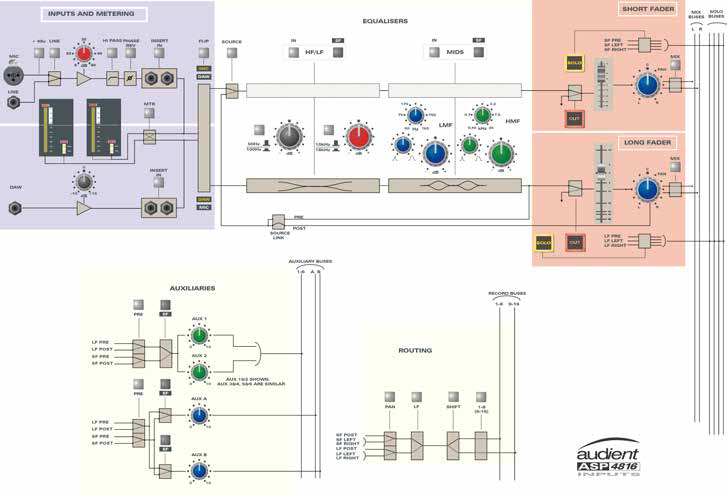

ASP4816 Classic in-line चैनल architecture डायग्राम

Typical studio configuration​

एक typical इंस्टॉलेशन में माइक्रोफ़ोन्स और लाइन सोर्सेज़ चैनल इनपुट्स से, 16 बसें DAW इनपुट्स से, DAW आउटपुट्स वापस कंसोल से, और मॉनिटर तथा Foldback आउटपुट्स संबंधित loudspeaker और हेडफ़ोन सिस्टम्स से कनेक्ट किए जाते हैं।

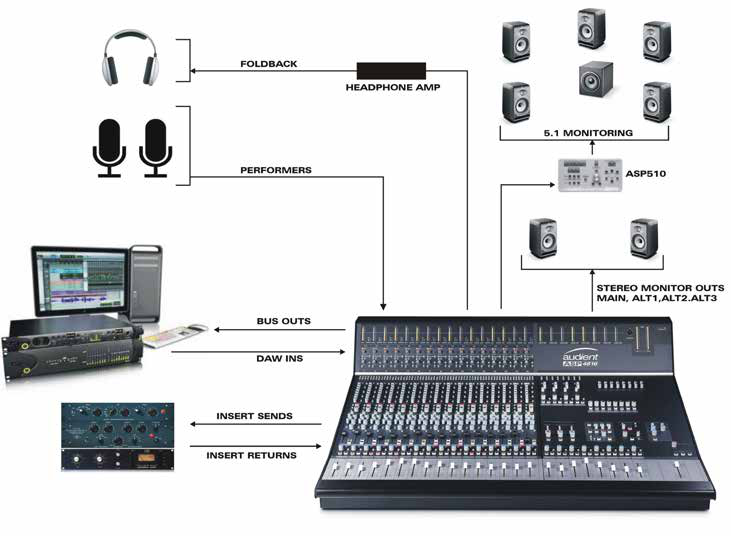

Typical ASP4816 Classic studio configuration
