Oscillator、Solo、コンプレッサー

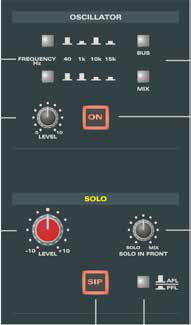

Oscillator／マスター Solo コントロール

オシレーターは 40 Hz、1 kHz、10 kHz、15 kHz の4つのテスト周波数を生成します。バス 1–16 またはステレオ Mix バスへ直接ルーティングでき、出力レベルも調整できます。

通常のコンソール操作で不要な場合はオシレーターを OFF にしてください。

同じセクションにマスター solo コントロールがあります。

• SOLO LEVEL — Solo バスのモニターレベルを設定。
• SOLO IN FRONT — Solo／Mix バランスを調整。
• SIP — Solo in Place を選択。
• PFL/AFL — SIP 以外の Solo ポイントを選択します。

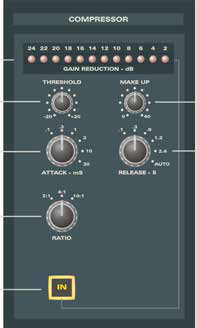

ステレオバスコンプレッサー

コンプレッサーはステレオ Mix 経路の Mix インサートポイントの後、Master Fader の前に挿入されています。

コントロール:

• THRESHOLD — 約 -20 dBu から +20 dBu。
• ATTACK — 0.1 ms から 30 ms の6段階。
• RATIO — 2:1、4:1、10:1。
• MAKE UP — ゲインリダクションで低下したレベルを補正します。最大 40 dB。
• RELEASE — 0.1 s から 2.4 s の5段階 + AUTO。
• IN — コンプレッサーを信号経路に入れます。

12セグメントの GAIN REDUCTION メーターが、現在のゲインリダクション量を表示します。
