Caractéristiques techniques
Entrée instrument
| Caractéristique | Valeur |
|---|
| Plage de gain | 40 dB |
| Niveau de référence | 12 dBu = 0 dBFS |
| THD+N @ 0 dBu | 0.1% |
| SNR | 100 dBu A-weighted |
| Réponse en fréquence au gain minimal | ±0.5 dB, 10 Hz to 20 kHz |
Préamplificateur microphone
| Caractéristique | Valeur |
|---|
| Plage de gain | 58 dB |
| Niveau de référence | 12 dBu = 0 dBFS |
| Niveau d’entrée micro maximal | 12 dBu |
| Niveau d’entrée maximal | 21 dBu |
| Impédance d’entrée — micro | 2.8 kΩ |
| Impédance d’entrée — ligne | > 8 kΩ |
| THD+N @ 0 dBu | 0.00170% |
| THD+N @ 0 dBu, gain maximal | < 0.04% |
| SNR | 101 dBu A-weighted |
| EIN | 129 dB A-weighted |
| CMRR @ 1 kHz | > 75 dB |
| Réponse en fréquence au gain minimal | ±0.5 dB, 10 Hz to 40 kHz |
Sorties casque
Les mesures sont spécifiées avec une charge de 100 kΩ, sauf indication contraire.
| Caractéristique | Valeur |
|---|
| Niveau de référence | 18 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0009% |
| Plage dynamique | 125.5 dB A-weighted |
| Diaphonie | > 116 dB |
| Réponse en fréquence | ±0.1 dB, 10 Hz to 40 kHz |
| Niveau maximal @ 30 Ω | 2.59 V peak, 1.827 V RMS, 223 mW |
| Niveau maximal @ 62 Ω | 4.18 V peak, 2.95 V RMS, 280 mW |
| Niveau maximal @ 600 Ω | 7.72 V peak, 5.46 V RMS, 100 mW |
| Câblage TRS | Tip left, Ring right, Sleeve shield |
Convertisseur analogique-numérique
| Caractéristique | Valeur |
|---|
| THD+N @ −1 dBFS | 0.001% |
| Plage dynamique | 120 dB A-weighted |
| Réponse en fréquence | ±0.5 dB, 10 Hz to 40 kHz |
Sorties ligne / DAC
| Caractéristique | Valeur |
|---|
| Niveau de référence | 12 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0006% |
| Plage dynamique | 125.5 dB A-weighted |
| Diaphonie | > 120 dB |
| Réponse en fréquence | ±0.1 dB, 10 Hz to 40 kHz |
| Câblage TRS | Tip hot, Ring cold, Sleeve shield |
USB et nombre de canaux analogiques
| Caractéristique | Valeur |
|---|
| Alimentation minimale requise par le bus | 0.9 A @ 5 V from a USB 3.0 port or greater |
| Alimentation maximale requise par le bus | 1.5 A @ 5 V |
| Canaux d’entrée analogiques | 2 |
| Canaux de sortie analogiques | 2 |
| Résolution audio maximale | 24-bit, 96 kHz |
Le bouclage audio expose également des chemins virtuels de lecture/entrée à l’ordinateur hôte. Consultez Bouclage audio.
Latence du mixeur DSP
Aller-retour, de l’entrée à la sortie :
| Fréquence d’échantillonnage | Latence |
|---|
| 44.1 kHz | 0.65 ms |
| 48 kHz | 0.6 ms |
| 88.2 kHz | 0.33 ms |
| 96 kHz | 0.31 ms |

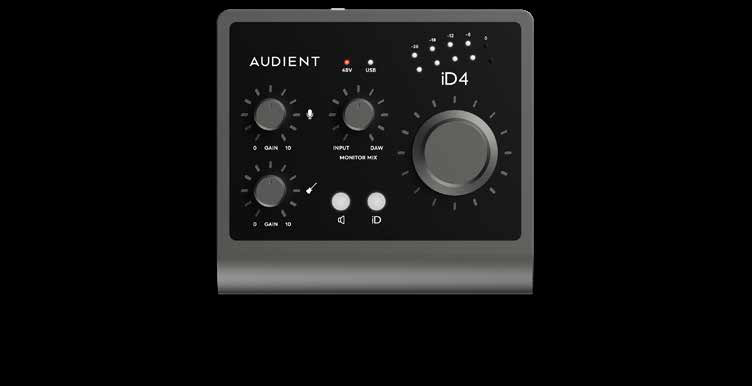

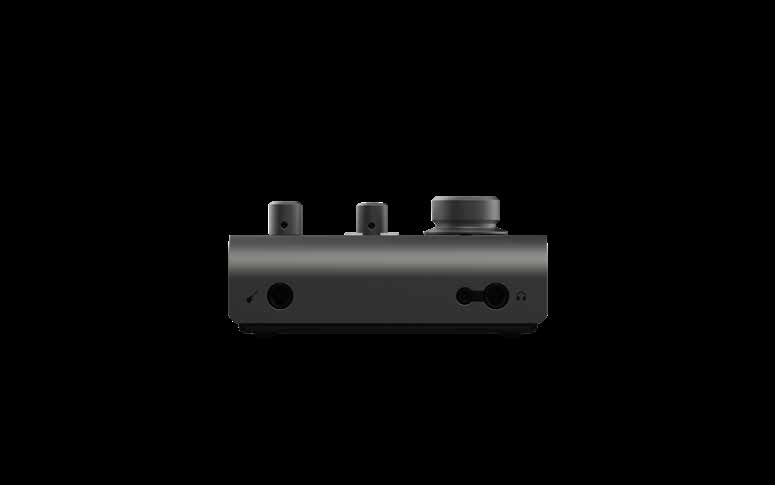

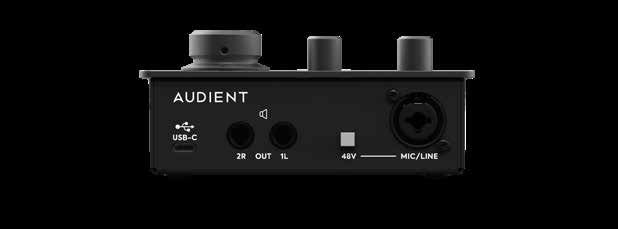

Dimensions
| Dimension | Valeur |
|---|
| Largeur | 133 mm |
| Profondeur | 120 mm |
| Hauteur avant | 40 mm |
| Hauteur arrière | 58 mm |
| Hauteur totale | 60 mm |
| Poids | 1.0 kg |
