तकनीकी स्पेसिफिकेशन

Instrument इनपुट

स्पेसिफिकेशन	मान
Gain range	40 dB
Lineup	12 dBu = 0 dBFS
THD+N @ 0 dBu	0.1%
SNR	100 dBu A-weighted
Frequency response at minimum gain	±0.5 dB, 10 Hz to 20 kHz

माइक्रोफ़ोन preamplifier

स्पेसिफिकेशन	मान
Gain range	58 dB
Lineup	12 dBu = 0 dBFS
Mic maximum input level	12 dBu
Maximum input level	21 dBu
Input impedance — mic	2.8 kΩ
Input impedance — line	> 8 kΩ
THD+N @ 0 dBu	0.00170%
THD+N @ 0 dBu, maximum gain	< 0.04%
SNR	101 dBu A-weighted
EIN	129 dB A-weighted
CMRR @ 1 kHz	> 75 dB
Frequency response at minimum gain	±0.5 dB, 10 Hz to 40 kHz

Headphone आउटपुट्स

जब तक अलग से न बताया गया हो, measurements 100 kΩ load के साथ specified हैं।

स्पेसिफिकेशन	मान
Lineup	18 dBu = 0 dBFS
THD+N @ −1 dBFS	0.0009%
Dynamic range	125.5 dB A-weighted
Crosstalk	> 116 dB
Frequency response	±0.1 dB, 10 Hz to 40 kHz
Maximum level @ 30 Ω	2.59 V peak, 1.827 V RMS, 223 mW
Maximum level @ 62 Ω	4.18 V peak, 2.95 V RMS, 280 mW
Maximum level @ 600 Ω	7.72 V peak, 5.46 V RMS, 100 mW
TRS wiring	Tip left, Ring right, Sleeve shield

एनालॉग-to-डिजिटल converter

स्पेसिफिकेशन	मान
THD+N @ −1 dBFS	0.001%
Dynamic range	120 dB A-weighted
Frequency response	±0.5 dB, 10 Hz to 40 kHz

लाइन आउटपुट्स / DAC

स्पेसिफिकेशन	मान
Lineup	12 dBu = 0 dBFS
THD+N @ −1 dBFS	0.0006%
Dynamic range	125.5 dB A-weighted
Crosstalk	> 120 dB
Frequency response	±0.1 dB, 10 Hz to 40 kHz
TRS wiring	Tip hot, Ring cold, Sleeve shield

USB और एनालॉग चैनल count

स्पेसिफिकेशन	मान
Minimum bus power requirement	0.9 A @ 5 V from a USB 3.0 port or greater
Maximum bus power requirement	1.5 A @ 5 V
Analogue input channels	2
Analogue output channels	2
Maximum audio resolution	24-bit, 96 kHz

ऑडियो लूपबैक होस्ट को virtual प्लेबैक/इनपुट पाथ्स भी देता है। Audio Loopback देखें।

DSP मिक्सर latency

Round trip, इनपुट to आउटपुट:

Sample rate	Latency
44.1 kHz	0.65 ms
48 kHz	0.6 ms
88.2 kHz	0.33 ms
96 kHz	0.31 ms

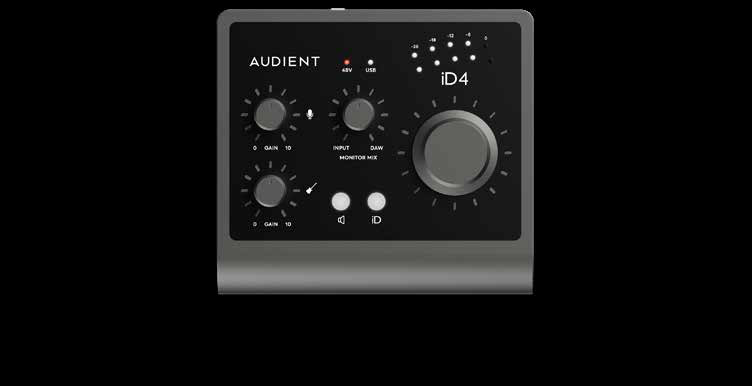

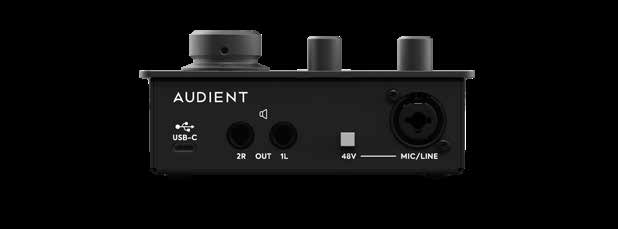

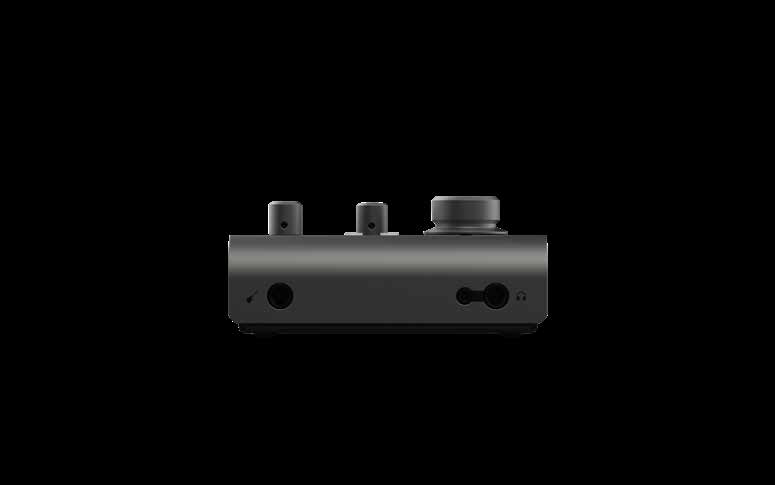

आयाम

आयाम	मान
Width	133 mm
Depth	120 mm
Front height	40 mm
Rear height	58 mm
Overall height	60 mm
Weight	1.0 kg
