हार्डवेयर और कनेक्शन्स

रियर पैनल connections

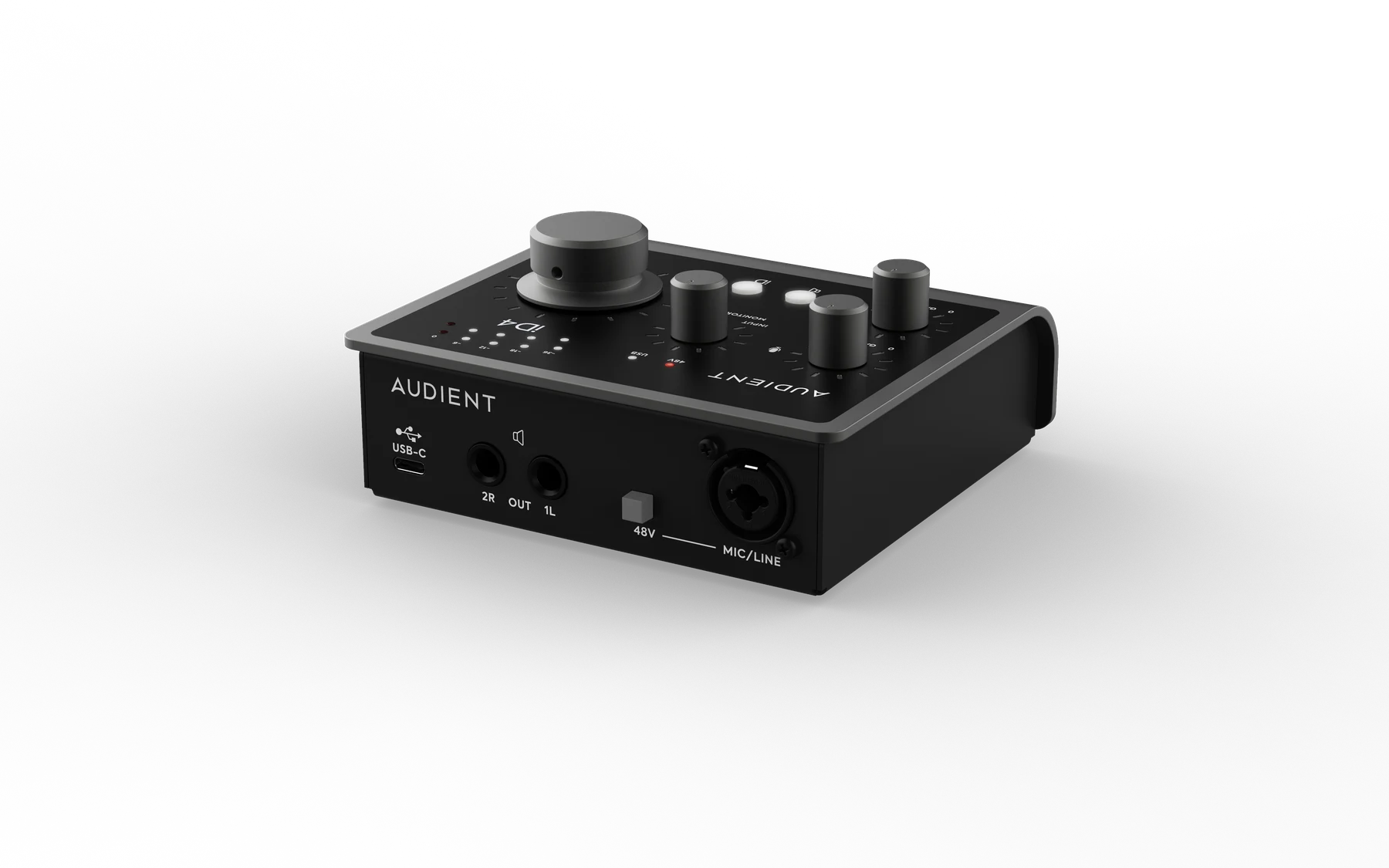

Audient iD4 MKII का रियर थ्री-क्वार्टर व्यू जिसमें USB, स्पीकर आउटपुट्स, phantom-पावर switch और mic line इनपुट दिखाई देते हैं
रियर पैनल USB, speaker outputs, phantom-power control और mic/line input

Mic/Line इनपुट​

iD4 MKII में रियर पैनल पर एक XLR/TRS combo इनपुट है, जो उसके Audient कंसोल Mic प्रीऐम्प से जुड़ा है।

  • माइक्रोफ़ोन्स के लिए XLR इस्तेमाल करें।
  • बैलेंस्ड लाइन-लेवल सोर्सेज़ के लिए 1/4-inch TRS इस्तेमाल करें।

माइक्रोफ़ोन प्रीऐम्प 58 dB तक gain देता है।

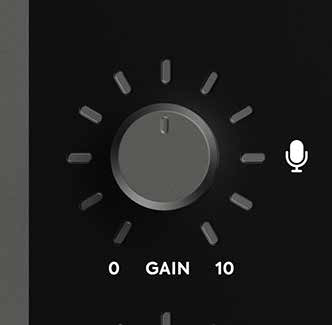

iD4 MKII चैनल 1 गेन कंट्रोल

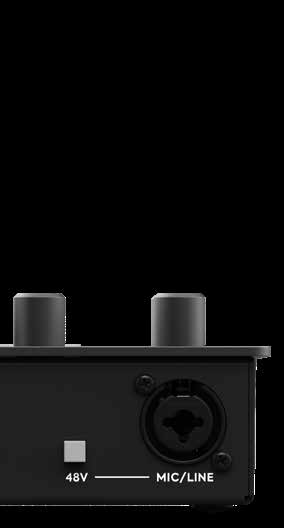

iD4 MKII mic line इनपुट और phantom-पावर switch
Instrument से कनेक्टेड iD4 MKII

48V फैंटम पावर​

अगर आपके माइक्रोफ़ोन को फैंटम पावर की आवश्यकता है, तो mic/line इनपुट के पास वाला +48V स्विच दबाएँ। Phantom पावर सक्रिय होने पर +48V इंडिकेटर लाल रोशनी देता है।

caution

Phantom पावर इनेबल करने से पहले अपने माइक्रोफ़ोन की documentation जाँचें। कुछ माइक्रोफ़ोन्स को फैंटम पावर की आवश्यकता नहीं होती और, बहुत कम मामलों में, ऐसे इक्विपमेंट को फैंटम पावर देने से नुकसान हो सकता है जिसे इसकी आवश्यकता नहीं है।

iD4 MKII 48 V ±4 V at up to 10 mA देता है।

Instrument इनपुट​

गिटारs, बेसes और अन्य इंस्ट्रूमेंट-लेवल सोर्सेज़ को फ्रंट-पैनल 1/4-inch instrument input से कनेक्ट करें। यह इनपुट चैनल 2 है और discrete Class-A JFET इनपुट stage इस्तेमाल करता है।

स्पीकर आउटपुट्स​

Powered monitors या अन्य लाइन-लेवल इक्विपमेंट को रियर-पैनल के लेफ्ट और राइट balanced 1/4-inch TRS outputs से कनेक्ट करें।

स्पीकर-आउटपुट लेवल मेन वॉल्यूम encoder से कंट्रोल होता है। Monitoring और Controls देखें।

Headphone आउटपुट्स​

iD4 MKII फ्रंट पैनल पर 6.35 mm और 3.5 mm हेडफ़ोन sockets देता है। दोनों sockets पर एक ही हेडफ़ोन सिग्नल आता है और दोनों को एक साथ इस्तेमाल किया जा सकता है।

हेडफ़ोन लेवल मेन वॉल्यूम encoder से कंट्रोल होता है।

USB कनेक्शन​

iD4 MKII अपने rear USB-C पोर्ट के माध्यम से बस powered है।

आप इसे कनेक्ट कर सकते हैं:

  • supplied USB-C to USB-C केबल के साथ USB-C से
  • USB-C to USB-A केबल के साथ USB-A 3.0 से

USB-C to USB-A केबल supplied नहीं है। USB-A ऑपरेशन के लिए USB पोर्ट को USB 3.0 specification के अनुसार कम से कम 900 mA देना चाहिए। USB-A ऑपरेशन में भी पूरा फैंटम पावर उपलब्ध रहता है।

USB-C अधिक उपलब्ध पावर दे सकता है, जिससे maximum हेडफ़ोन-आउटपुट लेवल अधिक हो सकता है।

USB स्टेटस LED​

Solid सफेद USB स्टेटस LED iD4 MKII और कनेक्टेड डिवाइस के बीच stable communication दिखाता है।

Kensington security slot​

iD4 MKII में कम्पैटिबल security lock के लिए Kensington security slot दिया गया है।
