硬件与连接

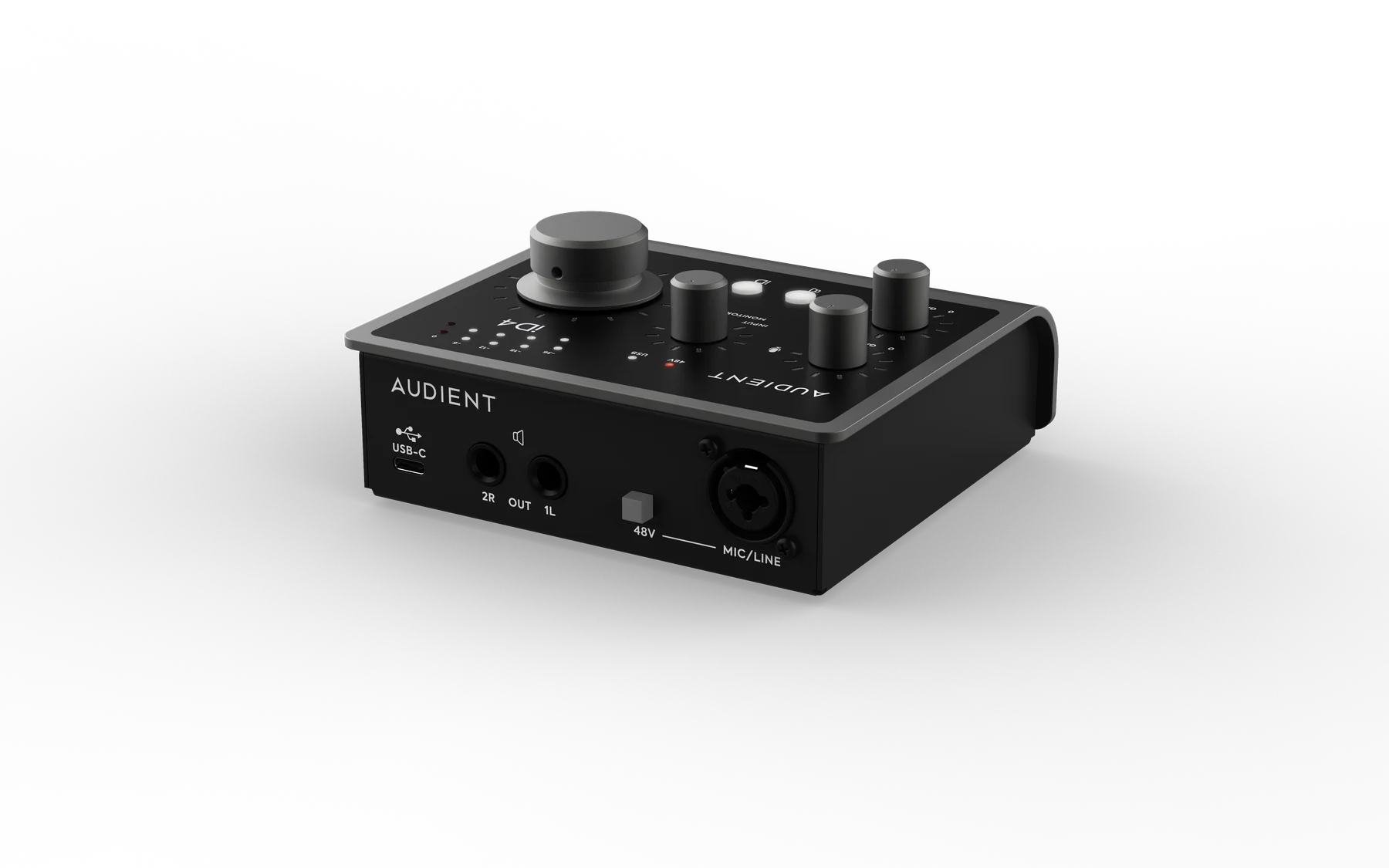

后面板连接

麦克风/线路输入

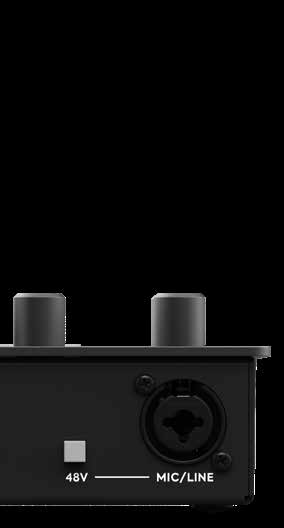

iD4 MKII 后面板配有一个 XLR/TRS 组合输入，并连接至 Audient Console 麦克风前置放大器。

麦克风前置放大器可提供最高 58 dB 增益。

如果麦克风需要幻象电源，请按下麦克风/线路输入旁的 +48V 开关。启用幻象电源后，+48V 指示灯将亮红色。

警告

启用幻象电源前，请检查麦克风的说明文档。部分麦克风不需要幻象电源，在极少数情况下，不应接收幻象电源的设备可能会因供电而损坏。

iD4 MKII 提供 48 V ±4 V，最高 10 mA 的幻象电源。

将吉他、贝斯及其他乐器电平信号源连接到前面板的 1/4 英寸乐器输入。该接口对应输入通道 2，并使用分立式 Class-A JFET 输入级。

将有源监听音箱或其他线路电平设备连接到后面板左、右两个 平衡 1/4 英寸 TRS 输出。

扬声器输出电平由主音量编码器控制。请参阅监听与控制。

iD4 MKII 前面板提供 6.35 mm 和 3.5 mm 两个耳机插孔。两个插孔输出相同的耳机信号，可同时使用。

耳机电平由主音量编码器控制。

iD4 MKII 通过后部 USB-C 端口由总线供电。

可通过以下方式连接：

包装内不附带 USB-C 转 USB-A 连接线。使用 USB-A 时，USB 端口必须按照 USB 3.0 规范提供至少 900 mA 电流。使用 USB-A 仍可获得完整的幻象电源能力。

USB-C 可提供更多可用电力，从而支持更高的耳机最大输出电平。

白色 USB 状态指示灯持续亮起，表示 iD4 MKII 与所连接设备之间保持稳定通信。

iD4 MKII 配有 Kensington 防盗锁槽，可配合兼容的安全锁使用。
