하드웨어 및 연결

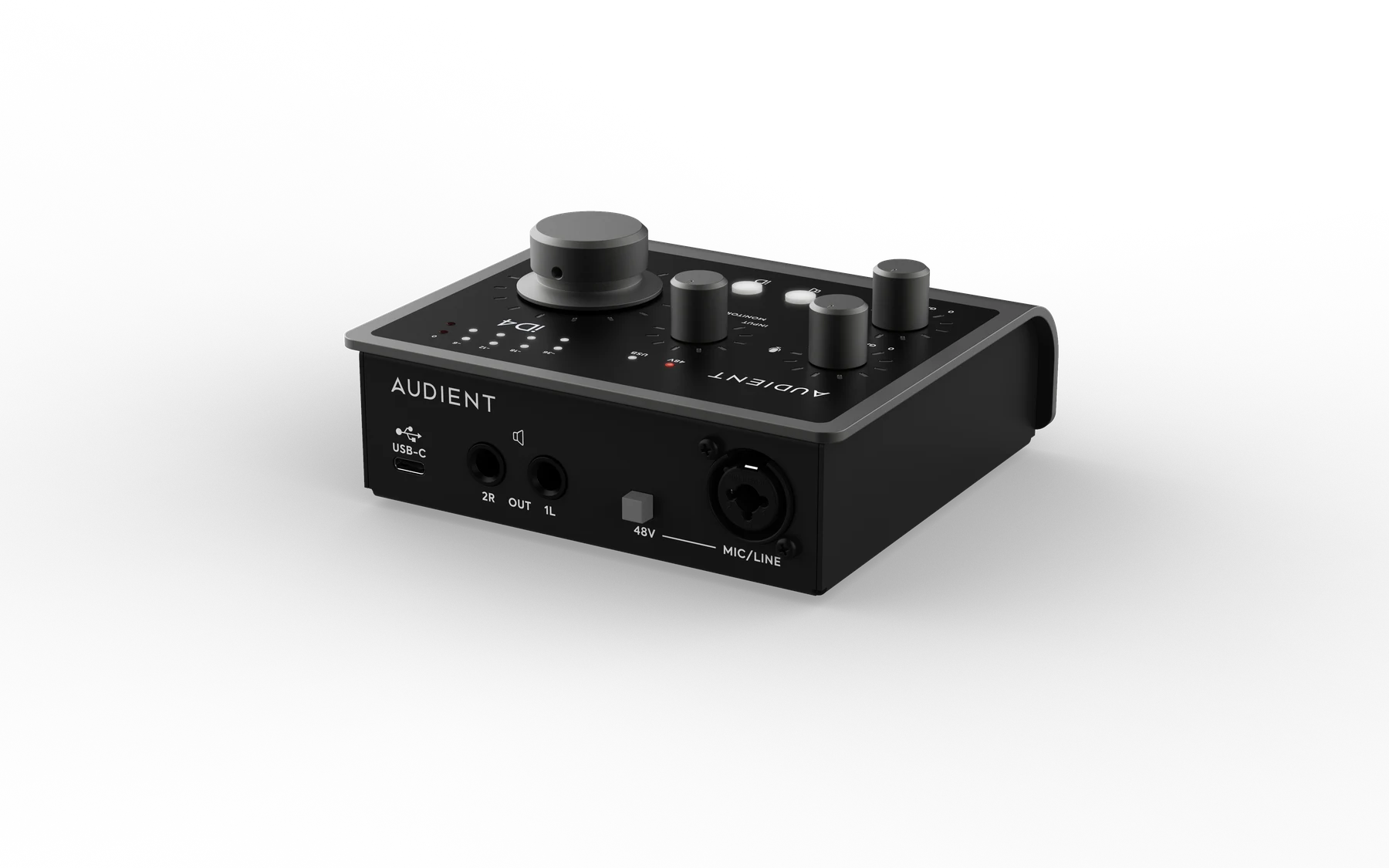

후면 패널 연결

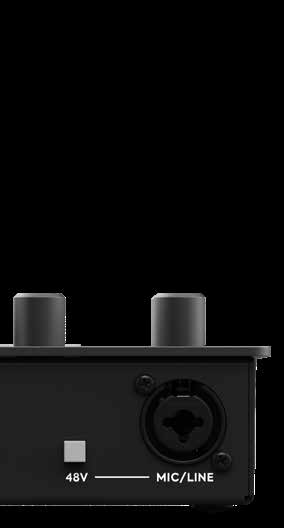

마이크/라인 입력
iD4 MKII에는 Audient Console Mic Preamp에 연결된 후면 패널 XLR/TRS 콤보 입력이 1개 있습니다.
- 마이크에는 XLR을 사용합니다.
- 밸런스 라인 레벨 소스에는 1/4인치 TRS를 사용합니다.
마이크 프리앰프는 최대 58 dB의 게인을 제공합니다.
48V 팬텀 파워
마이크에 팬텀 파워가 필요한 경우 마이크/라인 입력 옆의 +48V 스위치를 누릅니다. 팬텀 파워가 활성화되면 +48V 표시등이 빨간색으로 켜집니다.
팬텀 파워를 활성화하기 전에 사용하는 마이크의 설명서를 확인하십시오. 일부 마이크에는 팬텀 파워가 필요하지 않으며, 드물게 팬텀 파워를 공급하면 안 되는 장비에 팬텀 파워가 인가될 경우 손상될 수 있습니다.
iD4 MKII는 최대 10 mA에서 48 V ±4 V를 제공합니다.
악기 입력
기타, 베이스 및 기타 악기 레벨 소스를 전면 패널의 1/4인치 악기 입력에 연결합니다. 이 입력은 입력 채널 2이며 디스크리트 Class-A JFET 입력단을 사용합니다.
스피커 출력
파워드 모니터 또는 기타 라인 레벨 장비를 후면 패널의 좌/우 밸런스 1/4인치 TRS 출력에 연결합니다.
스피커 출력 레벨은 메인 볼륨 인코더로 조절합니다. 모니터링 및 컨트롤을 참조하십시오.
헤드폰 출력
iD4 MKII 전면 패널에는 6.35 mm 및 3.5 mm 헤드폰 단자가 있습니다. 두 단자에는 동일한 헤드폰 신호가 출력되며 동시에 사용할 수 있습니다.
헤드폰 레벨은 메인 볼륨 인코더로 조절합니다.
USB 연결
iD4 MKII는 후면 USB-C 포트를 통해 버스 전원을 공급받습니다.
다음 방식으로 연결할 수 있습니다:
- 제공된 USB-C to USB-C 케이블을 사용한 USB-C 연결
- USB-C to USB-A 케이블을 사용한 USB-A 3.0 연결
USB-C to USB-A 케이블은 제공되지 않습니다. USB-A로 사용할 경우 USB 포트는 USB 3.0 규격에 따라 최소 900 mA를 공급해야 합니다. USB-A 연결에서도 전체 팬텀 파워 기능을 지원합니다.
USB-C는 더 많은 전력을 제공할 수 있어 최대 헤드폰 출력 레벨이 더 높아집니다.
USB 상태 LED
흰색 USB 상태 LED가 계속 켜져 있으면 iD4 MKII와 연결된 장치 사이의 통신이 안정적인 상태임을 나타냅니다.
Kensington 보안 슬롯
iD4 MKII에는 호환 보안 잠금장치와 함께 사용할 수 있는 Kensington 보안 슬롯이 있습니다.
