ハードウェアと接続

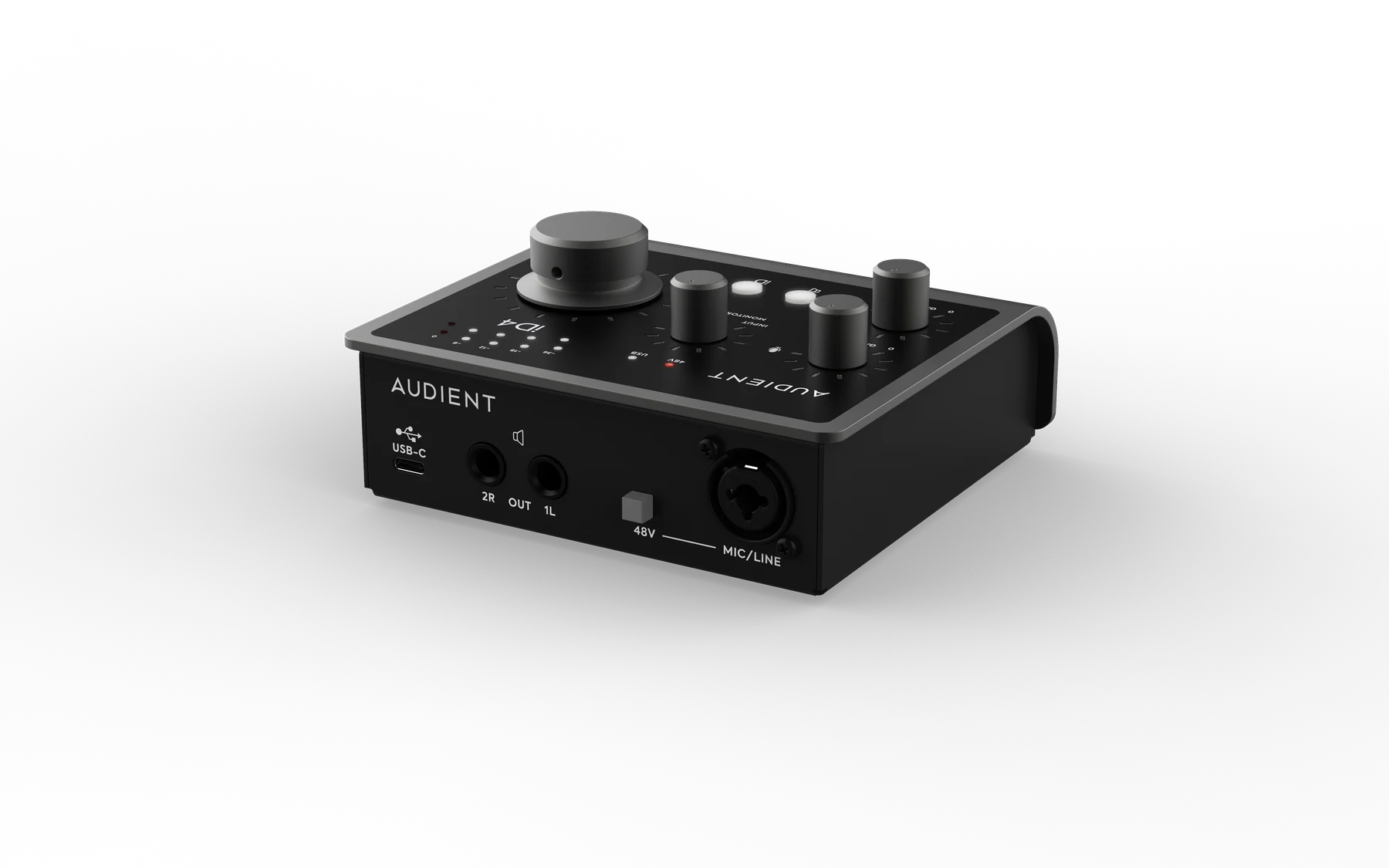

リアパネル接続

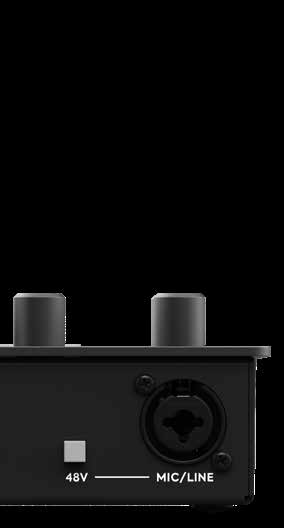

Mic/ライン入力

iD4 MKII には、Audient Console マイクプリアンプに接続されたリアパネルの XLR/TRS コンボ入力が1系統あります。

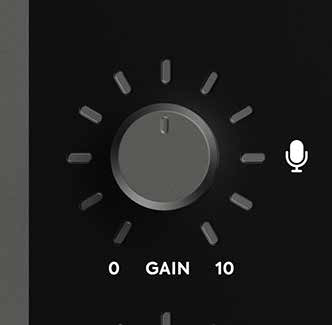

マイクプリアンプは最大 58 dB のゲインを提供します。

マイクにファンタム電源が必要な場合は、Mic/ライン入力の横にある +48V スイッチを押します。ファンタム電源が有効になると +48V インジケーターが赤色に点灯します。

注意

ファンタム電源を有効にする前に、使用するマイクの取扱説明書を確認してください。ファンタム電源を必要としないマイクもあり、まれに、本来ファンタム電源を受けるべきでない機器に供給すると損傷する可能性があります。

iD4 MKII は 48 V ±4 V、最大 10 mA のファンタム電源を供給します。

ギター、ベース、その他の楽器レベルソースは、フロントパネルの 1/4インチ楽器入力 に接続します。これは入力チャンネル2で、ディスクリート Class-A JFET 入力回路を使用しています。

パワードモニターやその他のラインレベル機器を、リアパネル左右の バランス 1/4-inch TRS 出力へ接続します。

スピーカー出力レベルはメインボリュームエンコーダーで調整します。モニタリングとコントロールを参照してください。

iD4 MKII はフロントパネルに 6.35 mm と 3.5 mm のヘッドフォン端子を備えています。両方の端子には同じヘッドフォン信号が出力され、同時に使用できます。

ヘッドフォンレベルはメインボリュームエンコーダーで調整します。

iD4 MKII はリアの USB-C ポートからバスパワーで給電されます。

次の方法で接続できます。

USB-C - USB-A ケーブルは付属していません。USB-A で使用する場合、USB ポートは USB 3.0 の仕様どおり最低 900 mA を供給できる必要があります。USB-A 接続でもファンタム電源をフルに使用できます。

USB-C では利用可能な電力が増えるため、ヘッドフォン出力の最大レベルをより高くできます。

白色の USB ステータス LED が常時点灯している場合、iD4 MKII と接続機器の通信が安定していることを示します。

iD4 MKII には、対応するセキュリティロックを使用するための Kensington セキュリティスロットがあります。
