楽器入力
| 仕様 | 値 |
|---|
| ゲインレンジ | 40 dB |
| 基準レベル | 12 dBu = 0 dBFS |
| THD+N @ 0 dBu | 0.1% |
| SNR | 100 dBu A-weighted |
| 最小ゲイン時の周波数特性 | ±0.5 dB, 10 Hz to 20 kHz |
マイクプリアンプ
| 仕様 | 値 |
|---|
| ゲインレンジ | 58 dB |
| 基準レベル | 12 dBu = 0 dBFS |
| マイク最大入力レベル | 12 dBu |
| 最大入力レベル | 21 dBu |
| 入力インピーダンス — mic | 2.8 kΩ |
| 入力インピーダンス — line | > 8 kΩ |
| THD+N @ 0 dBu | 0.00170% |
| THD+N @ 0 dBu、最大ゲイン | < 0.04% |
| SNR | 101 dBu A-weighted |
| EIN | 129 dB A-weighted |
| CMRR @ 1 kHz | > 75 dB |
| 最小ゲイン時の周波数特性 | ±0.5 dB, 10 Hz to 40 kHz |
ヘッドフォン出力
特記のない限り、測定値は 100 kΩ 負荷で規定されています。
| 仕様 | 値 |
|---|
| 基準レベル | 18 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0009% |
| ダイナミックレンジ | 125.5 dB A-weighted |
| クロストーク | > 116 dB |
| 周波数特性 | ±0.1 dB, 10 Hz to 40 kHz |
| 最大レベル @ 30 Ω | 2.59 V peak, 1.827 V RMS, 223 mW |
| 最大レベル @ 62 Ω | 4.18 V peak, 2.95 V RMS, 280 mW |
| 最大レベル @ 600 Ω | 7.72 V peak, 5.46 V RMS, 100 mW |
| TRS 配線 | Tip: 左、Ring: 右、Sleeve: Shield |
アナログ-to-デジタル converter
| 仕様 | 値 |
|---|
| THD+N @ −1 dBFS | 0.001% |
| ダイナミックレンジ | 120 dB A-weighted |
| 周波数特性 | ±0.5 dB, 10 Hz to 40 kHz |
ライン出力 / DAC
| 仕様 | 値 |
|---|
| 基準レベル | 12 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0006% |
| ダイナミックレンジ | 125.5 dB A-weighted |
| クロストーク | > 120 dB |
| 周波数特性 | ±0.1 dB, 10 Hz to 40 kHz |
| TRS 配線 | Tip: Hot、Ring: Cold、Sleeve: Shield |
USB とアナログチャンネル数
| 仕様 | 値 |
|---|
| 最小バスパワー要件 | USB 3.0 以降のポートから 5 V / 0.9 A |
| 最大バスパワー要件 | 1.5 A @ 5 V |
| アナログ入力チャンネル | 2 |
| アナログ出力チャンネル | 2 |
| 最大オーディオ解像度 | 24-bit, 96 kHz |
オーディオループバックでは、ホストに仮想再生/入力パスも提供されます。Audio Loopback を参照してください。
DSP ミキサーレイテンシー
入力から出力までのラウンドトリップ:
| サンプルレート | レイテンシー |
|---|
| 44.1 kHz | 0.65 ms |
| 48 kHz | 0.6 ms |
| 88.2 kHz | 0.33 ms |
| 96 kHz | 0.31 ms |

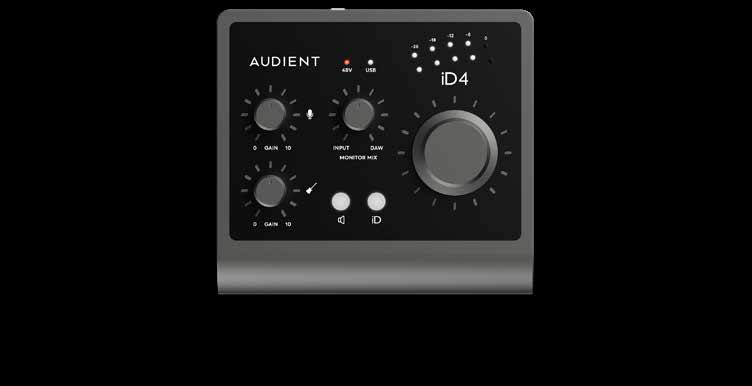

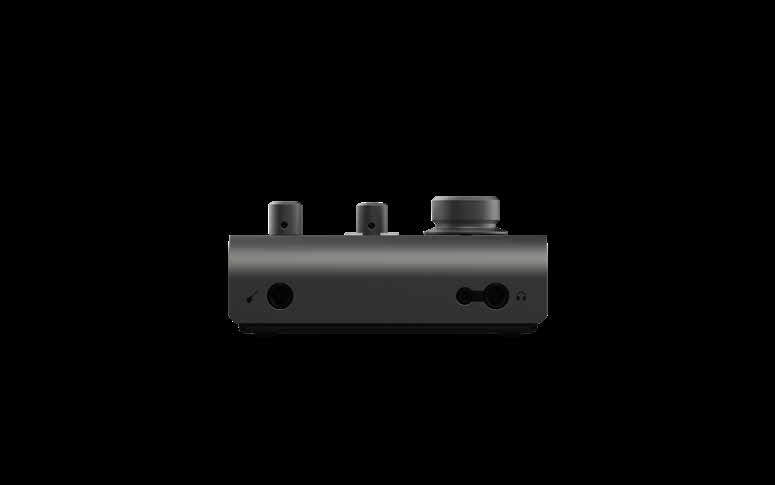

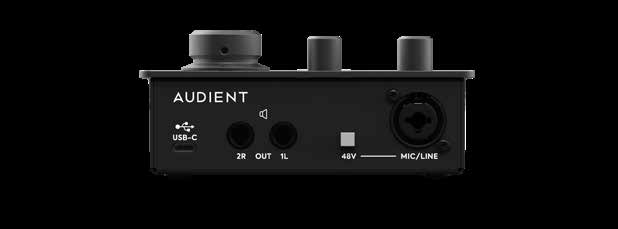

外形寸法
| 寸法 | 値 |
|---|
| 幅 | 133 mm |
| 奥行き | 120 mm |
| 前面高さ | 40 mm |
| 背面高さ | 58 mm |
| 全高 | 60 mm |
| 重量 | 1.0 kg |
