技术规格
乐器输入
| 规格 | 数值 |
|---|---|
| 增益范围 | 40 dB |
| 标准电平 | 12 dBu = 0 dBFS |
| THD+N @ 0 dBu | 0.1% |
| SNR | 100 dBu A 加权 |
| 最小增益时频率响应 | ±0.5 dB, 10 Hz 至 20 kHz |
麦克风前置放大器
| 规格 | 数值 |
|---|---|
| 增益范围 | 58 dB |
| 标准电平 | 12 dBu = 0 dBFS |
| 麦克风最大输入电平 | 12 dBu |
| 最大输入电平 | 21 dBu |
| 输入阻抗 — 麦克风 | 2.8 kΩ |
| 输入阻抗 — 线路 | > 8 kΩ |
| THD+N @ 0 dBu | 0.00170% |
| THD+N @ 0 dBu，最大增益 | < 0.04% |
| SNR | 101 dBu A 加权 |
| EIN | 129 dB A 加权 |
| CMRR @ 1 kHz | > 75 dB |
| 最小增益时频率响应 | ±0.5 dB, 10 Hz 至 40 kHz |
耳机输出
除非另有说明，测量使用 100 kΩ 负载。
| 规格 | 数值 |
|---|---|
| 标准电平 | 18 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0009% |
| 动态范围 | 125.5 dB A 加权 |
| 串音 | > 116 dB |
| 频率响应 | ±0.1 dB, 10 Hz 至 40 kHz |
| 最大电平 @ 30 Ω | 2.59 V 峰值, 1.827 V RMS, 223 mW |
| 最大电平 @ 62 Ω | 4.18 V 峰值, 2.95 V RMS, 280 mW |
| 最大电平 @ 600 Ω | 7.72 V 峰值, 5.46 V RMS, 100 mW |
| TRS 接线 | Tip 左声道，Ring 右声道，Sleeve 屏蔽 |
模拟转数字转换器
| 规格 | 数值 |
|---|---|
| THD+N @ −1 dBFS | 0.001% |
| 动态范围 | 120 dB A 加权 |
| 频率响应 | ±0.5 dB, 10 Hz 至 40 kHz |
线路输出 / DAC
| 规格 | 数值 |
|---|---|
| 标准电平 | 12 dBu = 0 dBFS |
| THD+N @ −1 dBFS | 0.0006% |
| 动态范围 | 125.5 dB A 加权 |
| 串音 | > 120 dB |
| 频率响应 | ±0.1 dB, 10 Hz 至 40 kHz |
| TRS 接线 | Tip 热端，Ring 冷端，Sleeve 屏蔽 |
USB 和模拟通道数量
| 规格 | 数值 |
|---|---|
| 最低总线供电要求 | 0.9 A @ 5 V，来自 USB 3.0 或更高规格端口 |
| 最大总线供电要求 | 1.5 A @ 5 V |
| 模拟输入通道 | 2 |
| 模拟输出通道 | 2 |
| 最高音频分辨率 | 24-bit, 96 kHz |
Audio Loopback 还会向主机提供虚拟回放/输入路径。请参阅 Audio Loopback。
DSP 混音器延迟
往返延迟，输入到输出：
| 采样率 | 延迟 |
|---|---|
| 44.1 kHz | 0.65 ms |
| 48 kHz | 0.6 ms |
| 88.2 kHz | 0.33 ms |
| 96 kHz | 0.31 ms |

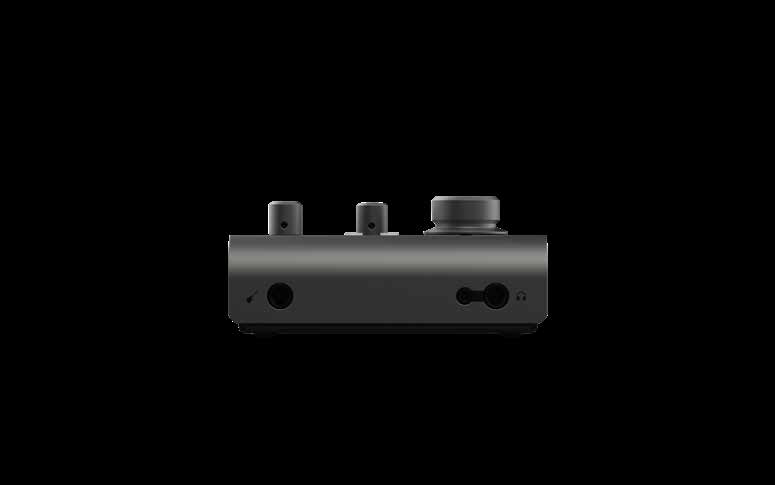

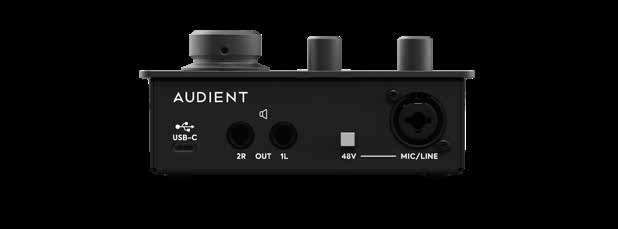

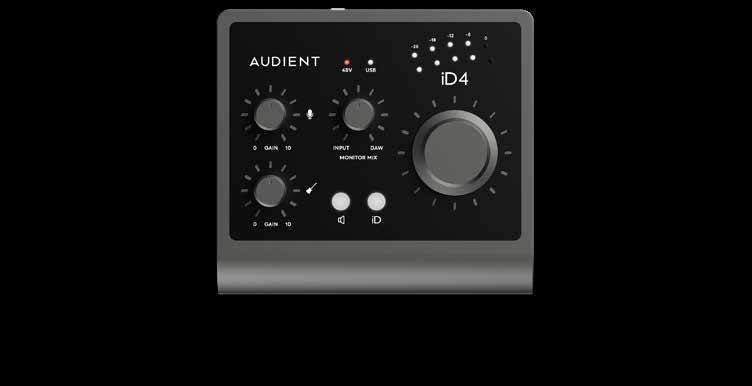

尺寸
| 尺寸项目 | 数值 |
|---|---|
| 宽度 | 133 mm |
| 深度 | 120 mm |
| 前部高度 | 40 mm |
| 后部高度 | 58 mm |
| 总高度 | 60 mm |
| 重量 | 1.0 kg |
