Expanded EVO Systems

Branded EVO Expanded System EVO 16 को one या two EVO SP8 यूनिट्स के साथ combine करता है। EVO SP8 को दूसरे कम्पैटिबल इंटरफ़ेसेज़ के साथ ADAT expander के रूप में भी यूज़ किया जा सकता है।

EVO 16 + one EVO SP8​

EVO 16 के ऑप्टिकल आउटपुट्स से EVO SP8 के ऑप्टिकल इनपुट्स तक two ऑप्टिकल केबल्स कनेक्ट करें, और EVO SP8 के ऑप्टिकल आउटपुट्स से EVO 16 के ऑप्टिकल इनपुट्स तक two ऑप्टिकल केबल्स वापस कनेक्ट करें। EVO 16 Word Clock Out को EVO SP8 Word Clock In से कनेक्ट करें।

सेट करें:

EVO 16

  • Clock Source: Internal
  • ऑप्टिकल फ़ॉर्मैट: ADAT

EVO SP8

  • Clock Source: Word Clock
  • Word Clock टर्मिनेशन: On
  • Sample Rate: Auto

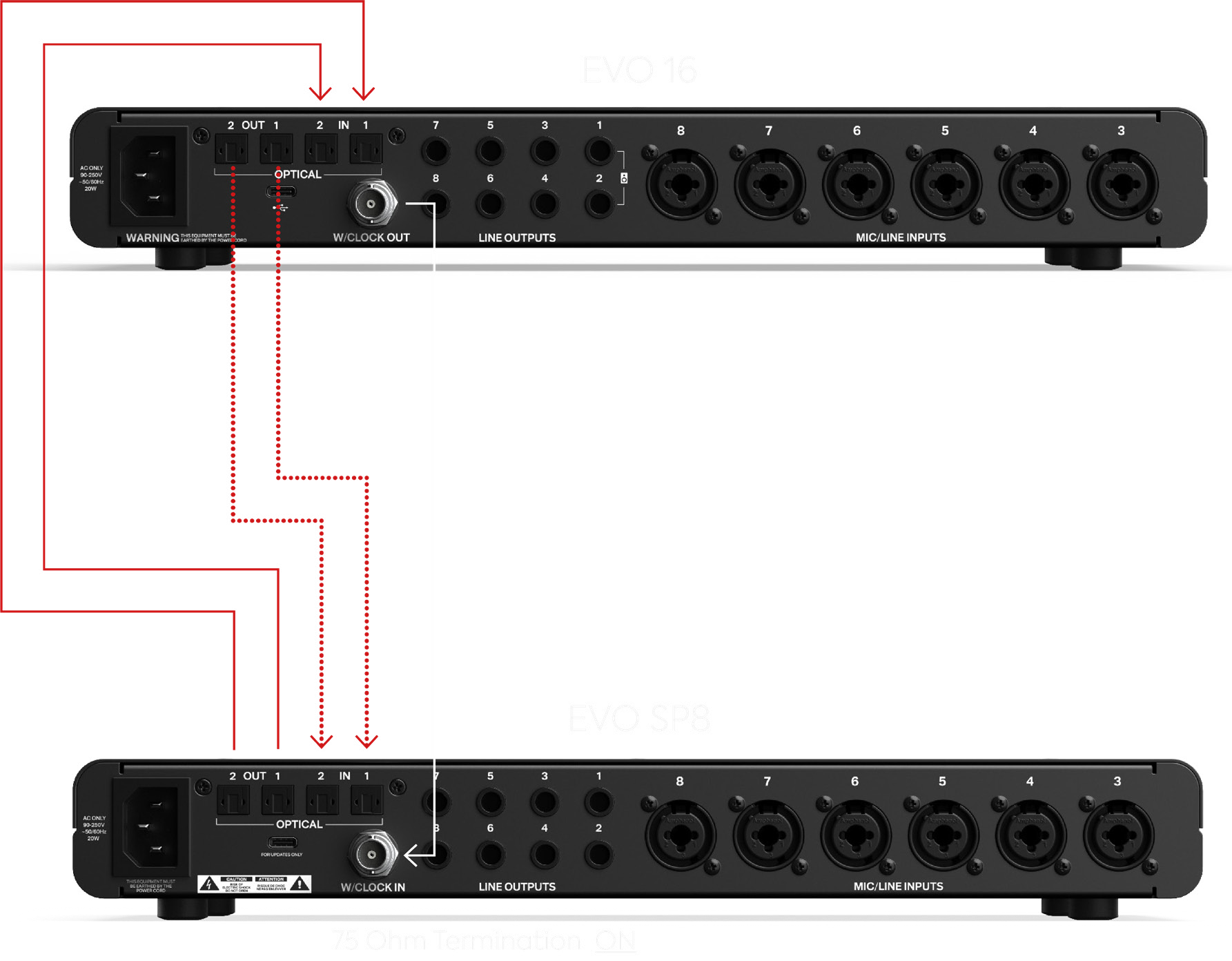

EVO 16 कनेक्टेड to one EVO SP8

EVO 16 + two EVO SP8 units​

First SP8 के लिए EVO 16 ऑप्टिकल आउटपुट 1 और second के लिए ऑप्टिकल आउटपुट 2 यूज़ करें, corresponding ऑप्टिकल रिटर्न कनेक्शन्स के साथ।

First SP8 Word Clock Input पर BNC T-कनेक्टर यूज़ करें, ताकि EVO 16 वर्ड क्लॉक सिग्नल second SP8 तक continue कर सके।

दोनों SP8 यूनिट्स को Word Clock और Auto सैंपल रेट पर सेट करें। First SP8 पर टर्मिनेशन Off और फ़ाइनल SP8 पर On सेट करें। EVO 16 Internal क्लॉक और ADAT ऑप्टिकल फ़ॉर्मैट पर रहता है।

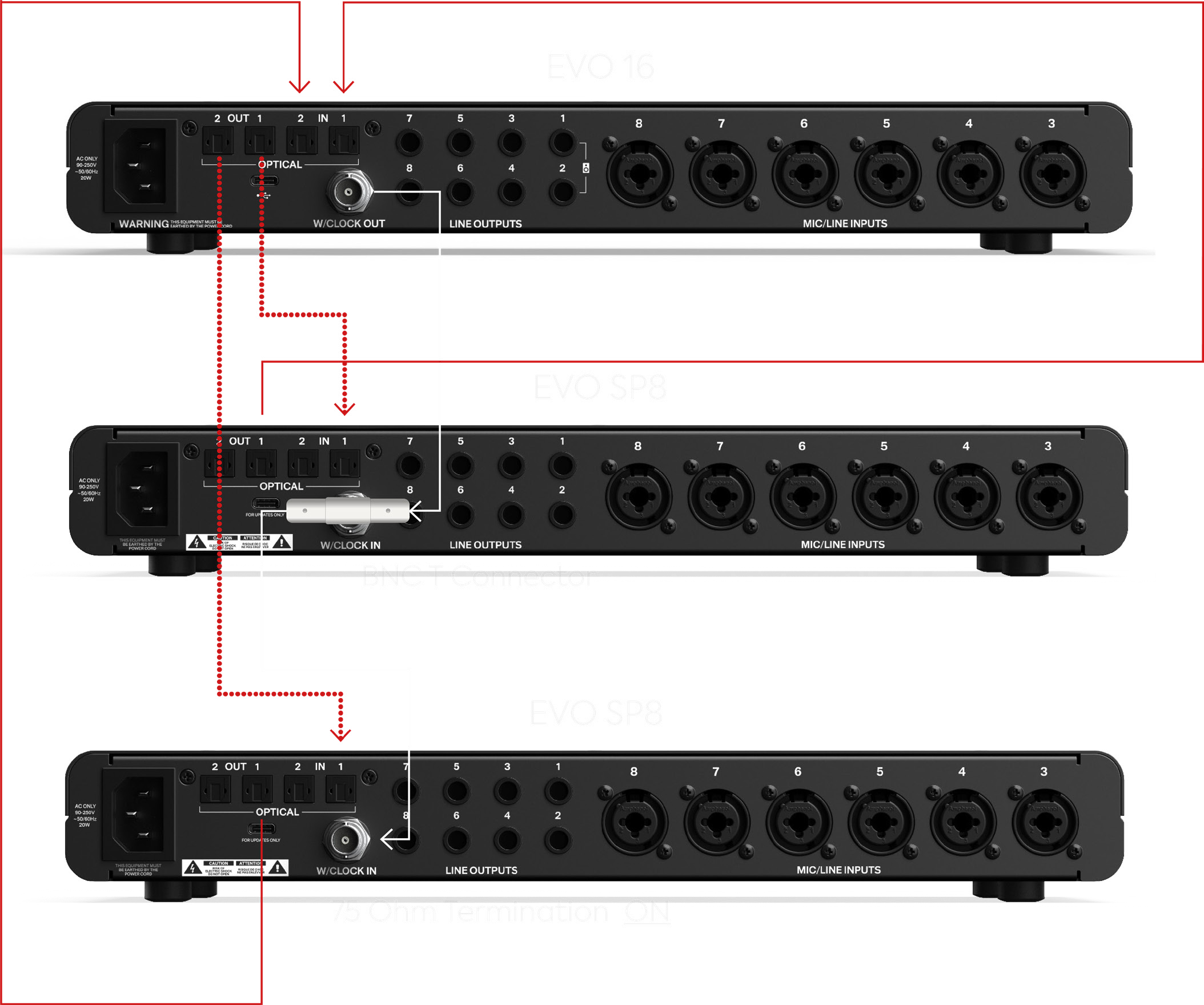

EVO 16 कनेक्टेड to two EVO SP8 units

EVO 16 और two SP8 यूनिट्स के साथ Smartgain up to 24 इनपुट चैनल्स पर operate कर सकता है। 88.2 और 96 kHz पर हर ऑप्टिकल कनेक्शन eight के बजाय four चैनल्स कैरी करता है, इसलिए उपलब्ध चैनल counts used ऑप्टिकल कनेक्शन्स पर depend करते हैं।

EVO SP8 को क्लॉक सोर्स के रूप में use करना​

अगर होस्ट इंटरफ़ेस में वर्ड क्लॉक आउटपुट नहीं है, तो simple ADAT सेटअप में EVO SP8 क्लॉक provide कर सकता है। EVO SP8 ऑप्टिकल आउटपुट को होस्ट इंटरफ़ेस ऑप्टिकल इनपुट से कनेक्ट करें, EVO SP8 को Internal पर सेट करें, फिर होस्ट इंटरफ़ेस को incoming ADAT क्लॉक से synchronise होने और एक ही सैंपल रेट यूज़ करने के लिए कॉन्फ़िगर करें।

Audient iD इंटरफ़ेस पर corresponding incoming-डिजिटल क्लॉक सेटिंग DIGI label हो सकती है। दूसरे मैन्युफैक्चररs अलग terminology यूज़ कर सकते हैं।

Word Clock Out वाला host interface​

अगर होस्ट इंटरफ़ेस Word Clock Out देता है, तो ऑप्टिकल ऑडियो पाथ्स दोनों directions में कनेक्ट करें और होस्ट Word Clock Out को EVO SP8 Word Clock In से कनेक्ट करें। होस्ट को इंटरनल क्लॉक सोर्स सेट करें, फिर EVO SP8 को Word Clock, Auto सैंपल रेट और फ़ाइनल वर्ड क्लॉक डिवाइस होने पर टर्मिनेशन On सेट करें।

अगर होस्ट में हर direction में केवल one ऑप्टिकल कनेक्शन है, तो one केबल each way यूज़ किया जा सकता है, लेकिन 88.2 और 96 kHz पर इससे वह कनेक्शन four चैनल्स तक limited रहता है।

Third-party इंटरफ़ेसेज़ के लिए exact क्लॉक और ऑप्टिकल सेटिंग्स के लिए होस्ट इंटरफ़ेस documentation देखें।
