Expanded EVO Systems

EVO Expanded System은 EVO 16과 한 대 또는 두 대의 EVO SP8을 결합한 시스템입니다. EVO SP8은 다른 호환 인터페이스의 ADAT 익스팬더로도 사용할 수 있습니다.

EVO 16 + EVO SP8 한 대​

EVO 16 옵티컬 출력에서 EVO SP8 옵티컬 입력으로 옵티컬 케이블 두 개를 연결하고, EVO SP8 옵티컬 출력에서 EVO 16 옵티컬 입력으로 옵티컬 케이블 두 개를 다시 연결합니다. EVO 16 Word Clock Out을 EVO SP8 Word Clock In에 연결하십시오.

다음과 같이 설정합니다.

EVO 16

  • Clock Source: Internal
  • Optical Format: ADAT

EVO SP8

  • Clock Source: Word Clock
  • Word Clock Termination: On
  • Sample Rate: Auto

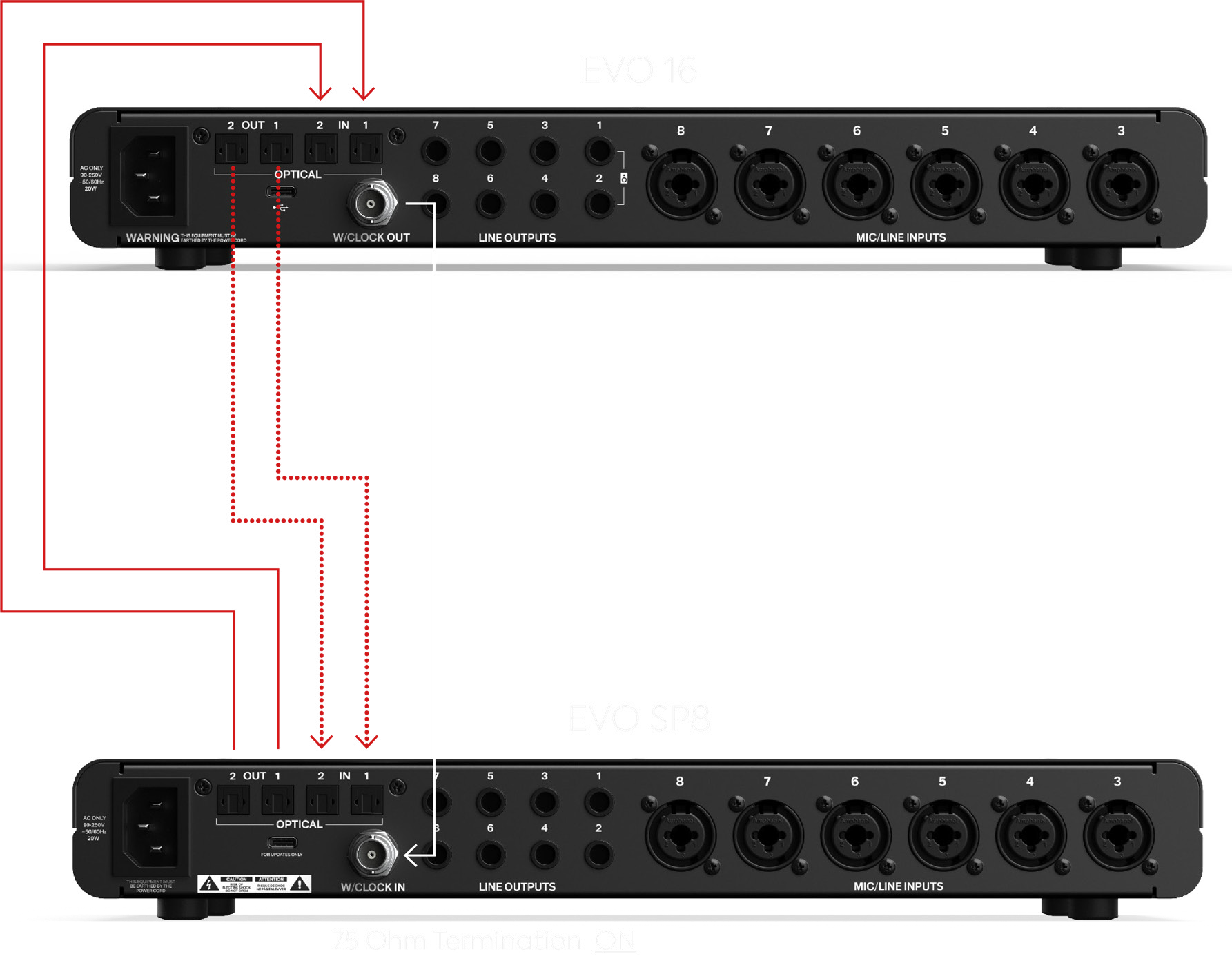

EVO SP8 한 대에 연결된 EVO 16

EVO 16 + EVO SP8 두 대​

첫 번째 SP8에는 EVO 16 옵티컬 출력 1을, 두 번째에는 옵티컬 출력 2를 사용하고 각각 대응하는 옵티컬 리턴 연결을 사용합니다.

첫 번째 SP8의 Word Clock Input에 BNC T 커넥터를 사용하여 EVO 16 워드 클록 신호가 두 번째 SP8까지 이어지도록 합니다.

두 SP8 모두 Word Clock 및 Auto 샘플 레이트로 설정합니다. 첫 번째 SP8의 터미네이션은 Off, 마지막 SP8은 On으로 설정합니다. EVO 16은 Internal 클록 및 ADAT 옵티컬 포맷을 유지합니다.

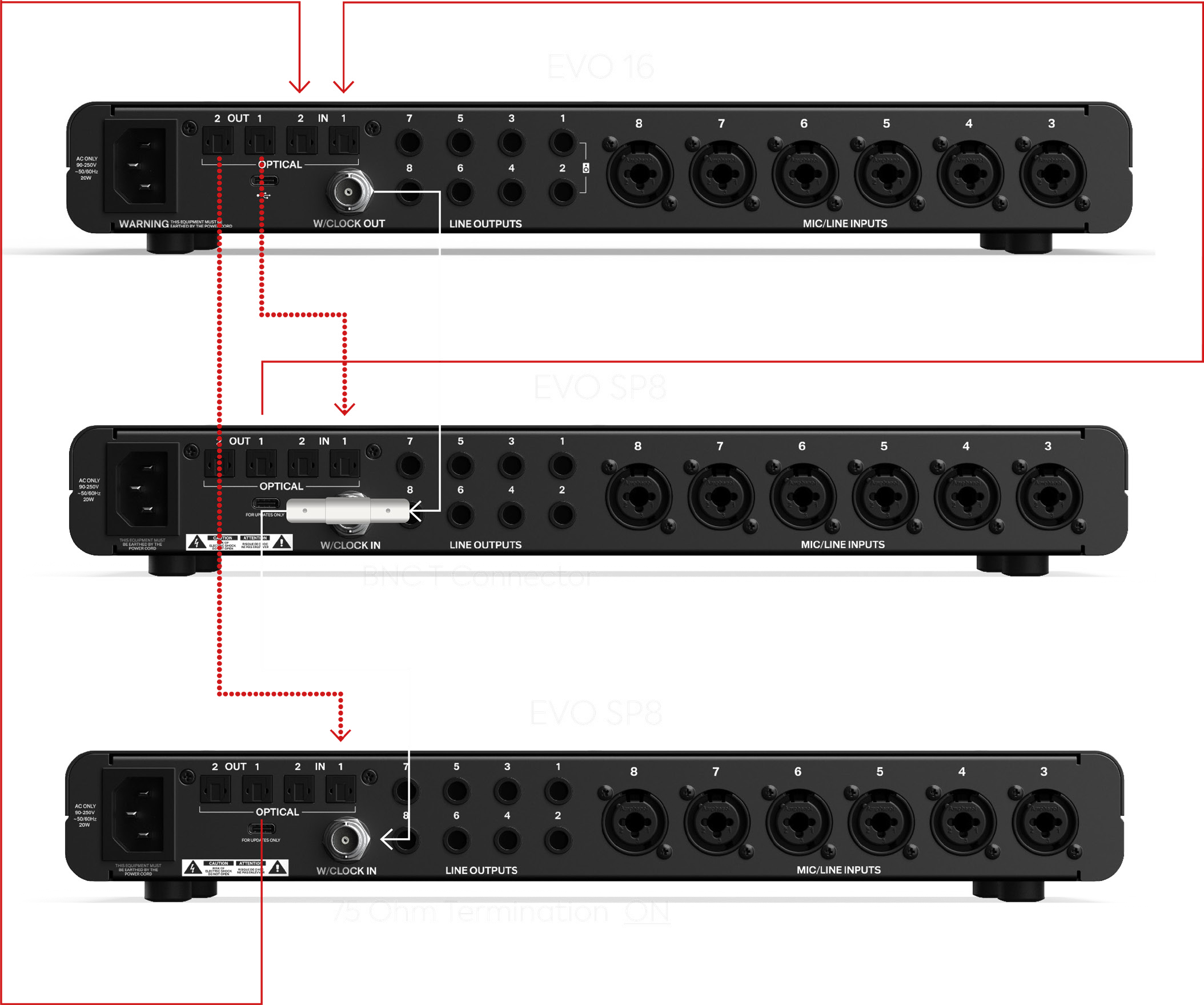

EVO SP8 두 대에 연결된 EVO 16

EVO 16과 SP8 두 대를 사용하면 Smartgain이 최대 24개 입력 채널에서 작동할 수 있습니다. 88.2 및 96 kHz에서는 각 옵티컬 연결이 8채널이 아니라 4채널을 전달하므로 사용할 수 있는 채널 수는 사용한 옵티컬 연결에 따라 달라집니다.

EVO SP8을 클록 소스로 사용​

호스트 인터페이스에 워드 클록 출력이 없는 경우 간단한 ADAT 설정에서는 EVO SP8이 클록을 제공할 수 있습니다. EVO SP8의 옵티컬 출력을 호스트 인터페이스의 옵티컬 입력에 연결하고 EVO SP8을 Internal로 설정한 뒤, 호스트 인터페이스가 입력 ADAT 클록에 동기화되고 동일한 샘플 레이트를 사용하도록 설정하십시오.

Audient iD 인터페이스에서는 해당 입력 디지털 클록 설정이 DIGI로 표시될 수 있습니다. 다른 제조사에서는 다른 용어를 사용할 수 있습니다.

Word Clock Out이 있는 호스트 인터페이스​

호스트 인터페이스에 Word Clock Out이 있는 경우 옵티컬 오디오 경로를 양방향으로 연결하고 호스트 Word Clock Out을 EVO SP8 Word Clock In에 연결합니다. 호스트를 내부 클록 소스로 설정하고, EVO SP8이 워드 클록 체인의 마지막 장치라면 Word Clock, Auto 샘플 레이트 및 터미네이션 On으로 설정하십시오.

호스트에 각 방향으로 하나의 옵티컬 연결만 있는 경우 방향당 케이블 하나를 사용할 수 있지만 88.2 및 96 kHz에서는 해당 연결이 4채널로 제한됩니다.

타사 인터페이스는 정확한 클록 및 옵티컬 설정을 해당 호스트 인터페이스 문서에서 확인하십시오.
