하드웨어 및 연결

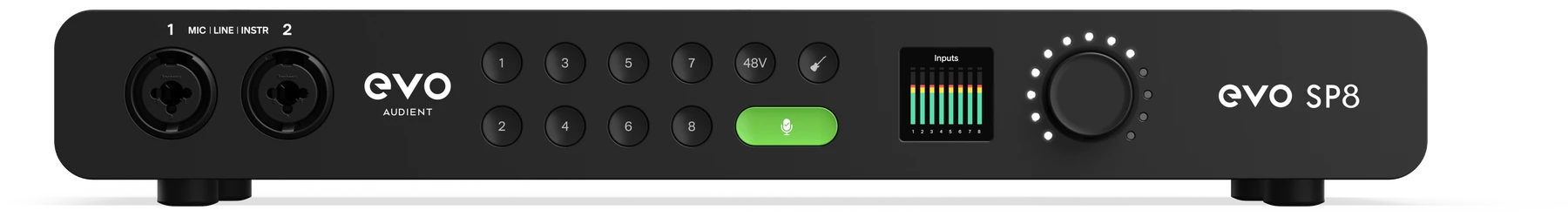

EVO SP8 전면 패널

아날로그 입력​

EVO SP8은 XLR/TRS 콤비 커넥터에 마이크/라인 입력 8개를 제공합니다.

  • 입력 1–2는 전면 패널에 있습니다.
  • 입력 3–8은 후면 패널에 있습니다.
  • 마이크는 XLR로 연결합니다.
  • 밸런스드 라인 레벨 소스는 ¼인치 TRS로 연결합니다.
  • 입력 1과 2는 JFET 악기 입력으로도 사용할 수 있습니다.

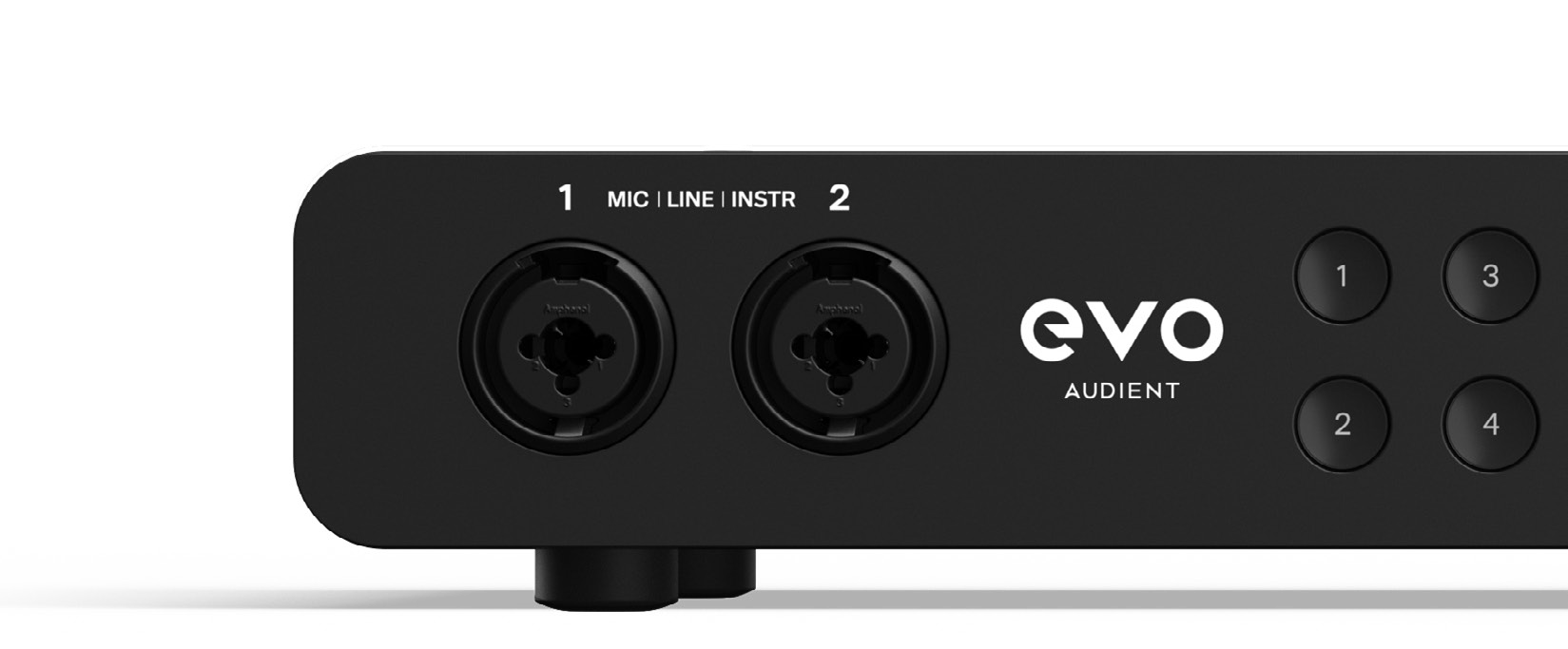

EVO SP8 전면 입력

아날로그 라인 출력​

후면 패널에는 밸런스드 ¼인치 TRS 라인 출력 8개가 있습니다. 해당 소스는 Setup Menu에서 Analogue 또는 Digital로 선택합니다.

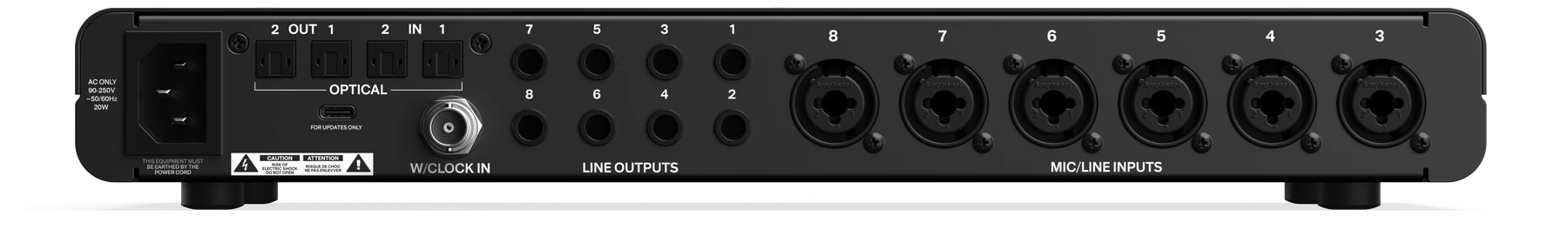

EVO SP8 후면 패널 및 연결부

ADAT 옵티컬 I/O​

EVO SP8은 멀티채널 디지털 오디오용 옵티컬 ADAT 입력 2개와 옵티컬 ADAT 출력 2개를 제공합니다.

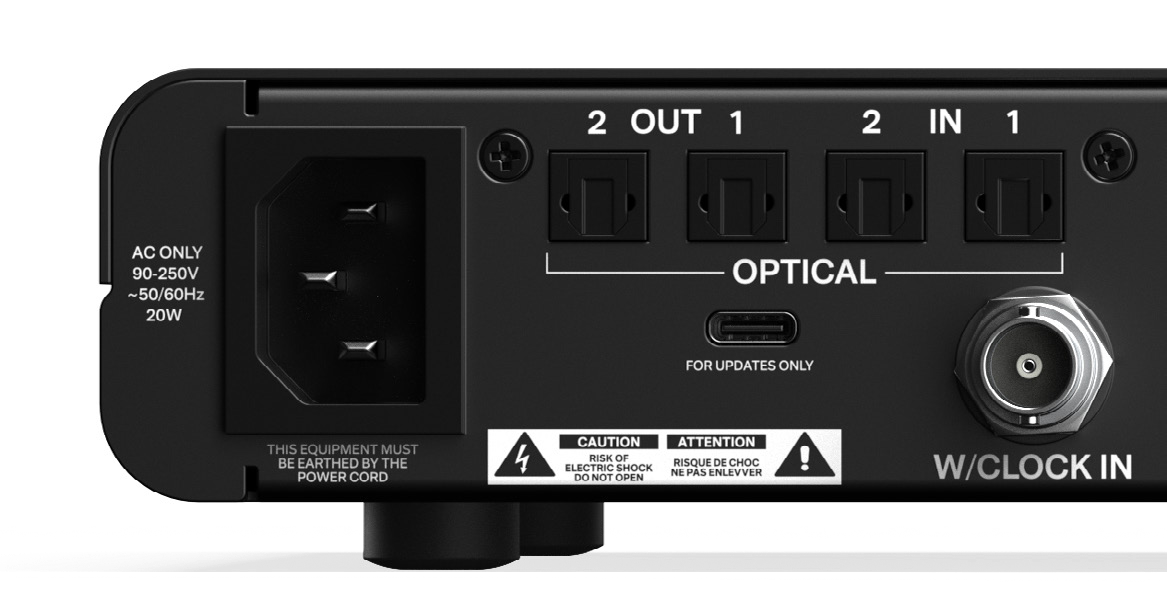

EVO SP8 후면 디지털 연결부

워드 클록 입력​

후면 BNC Word Clock Input을 통해 EVO SP8이 외부 워드 클록 소스에 동기화될 수 있습니다. EVO SP8은 워드 클록 출력을 제공하지 않습니다.

USB-C​

후면 USB-C 포트에는 For Updates Only라고 표시되어 있으며 Audient DFU를 사용한 펌웨어 업데이트에 사용됩니다.

전원​

IEC 전원 입력을 통해 EVO SP8을 AC 전원에 연결합니다.
