硬件和连接

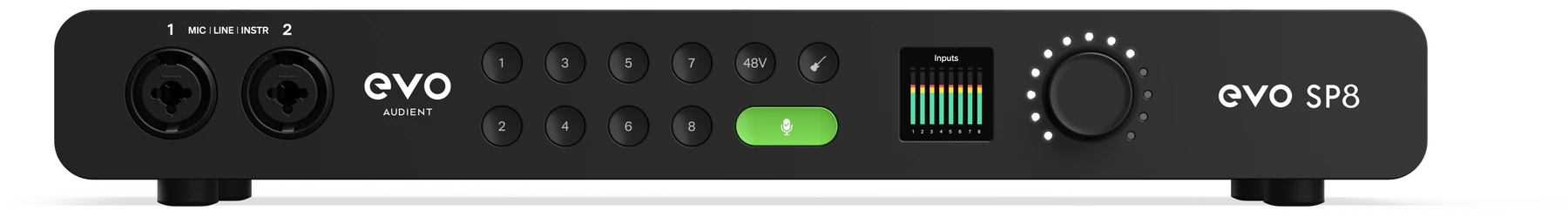

EVO SP8 前面板

模拟输入​

EVO SP8 通过 XLR/TRS 组合接口提供 8 个麦克风/线路输入。

  • 输入 1–2 位于前面板。
  • 输入 3–8 位于后面板。
  • 使用 XLR 连接麦克风。
  • 使用 ¼-inch TRS 连接平衡线路电平音源。
  • 输入 1 和 2 还可以作为 JFET 乐器输入使用。

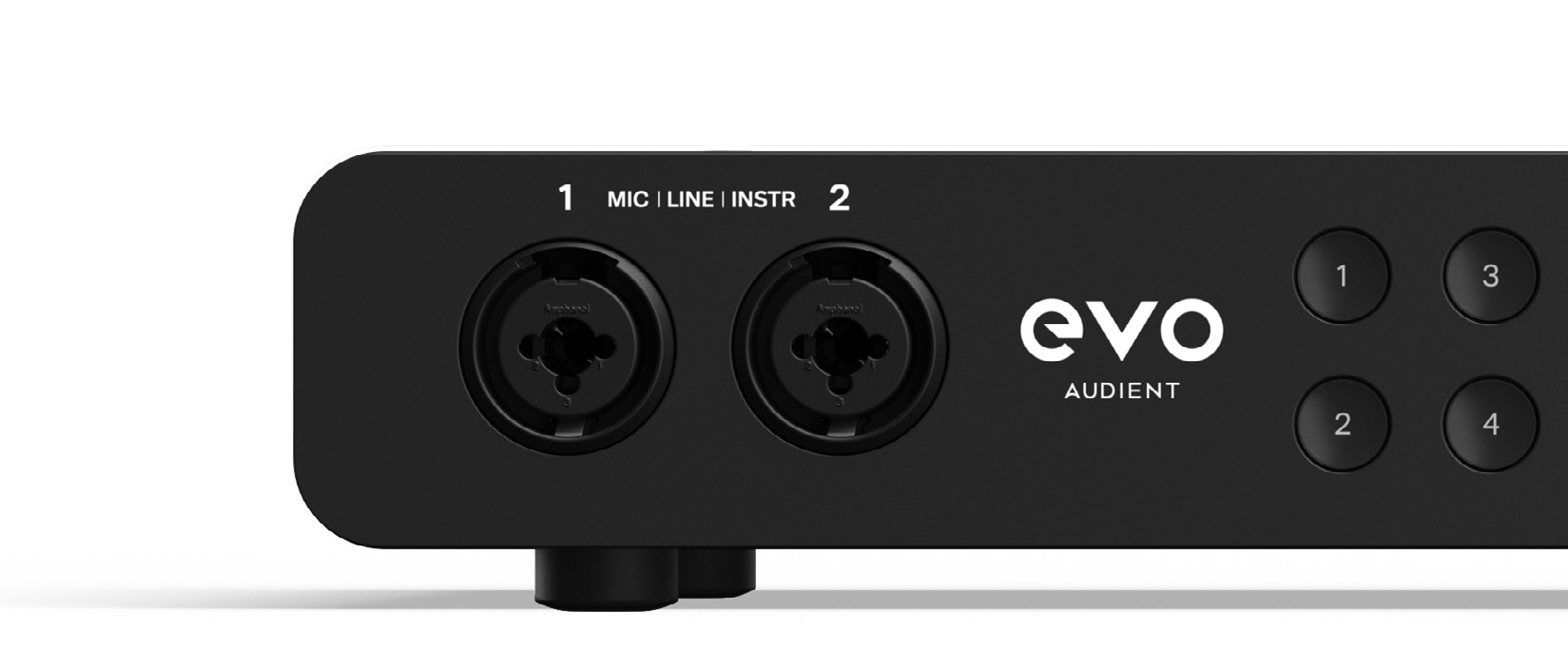

EVO SP8 前面板输入

模拟线路输出​

后面板提供 8 个平衡 ¼-inch TRS 线路输出。其音源可在 Setup Menu 中选择为 Analogue 或 Digital。

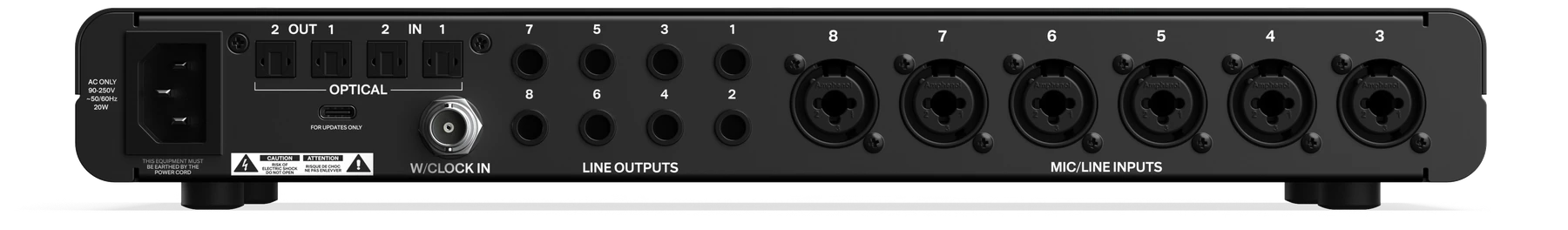

EVO SP8 后面板和连接

ADAT 光纤 I/O​

EVO SP8 提供 2 个光纤 ADAT 输入和 2 个光纤 ADAT 输出，用于多通道数字音频。

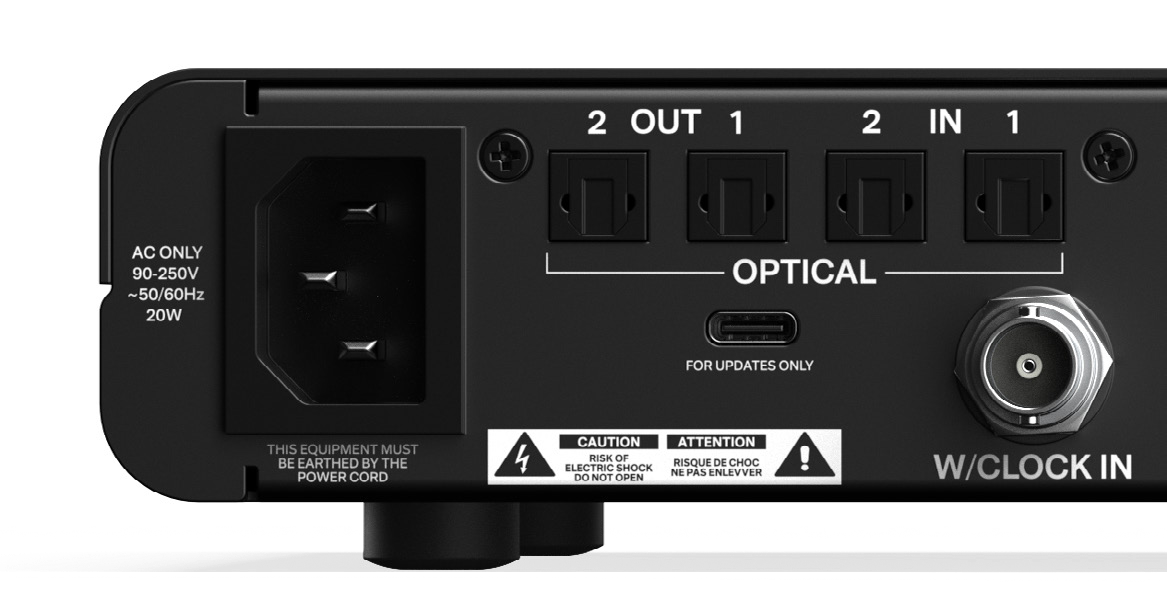

EVO SP8 后面板数字连接

Word Clock Input​

后面板 BNC Word Clock Input 可让 EVO SP8 同步到外部字时钟源。EVO SP8 不提供字时钟输出。

USB-C​

后面板 USB-C 端口标有 For Updates Only，用于通过 Audient DFU 更新固件。

电源​

通过 IEC 市电输入将 EVO SP8 连接到市电。
