ハードウェアと接続

アナログ入力

EVO SP8 はコンボ XLR/TRS コネクターに8系統のマイク / ライン入力を備えています。

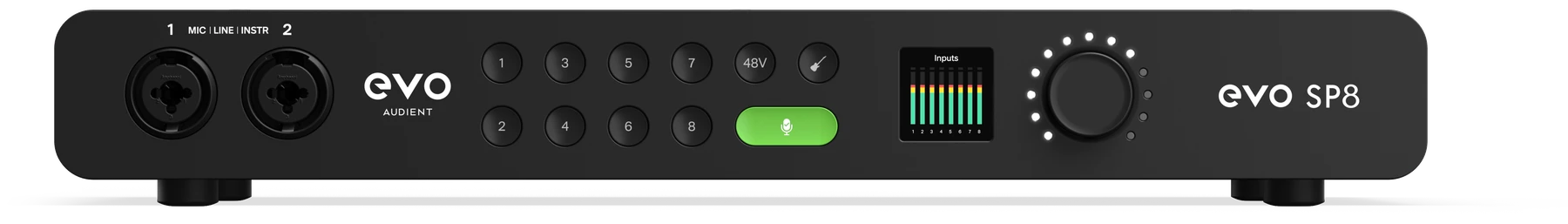

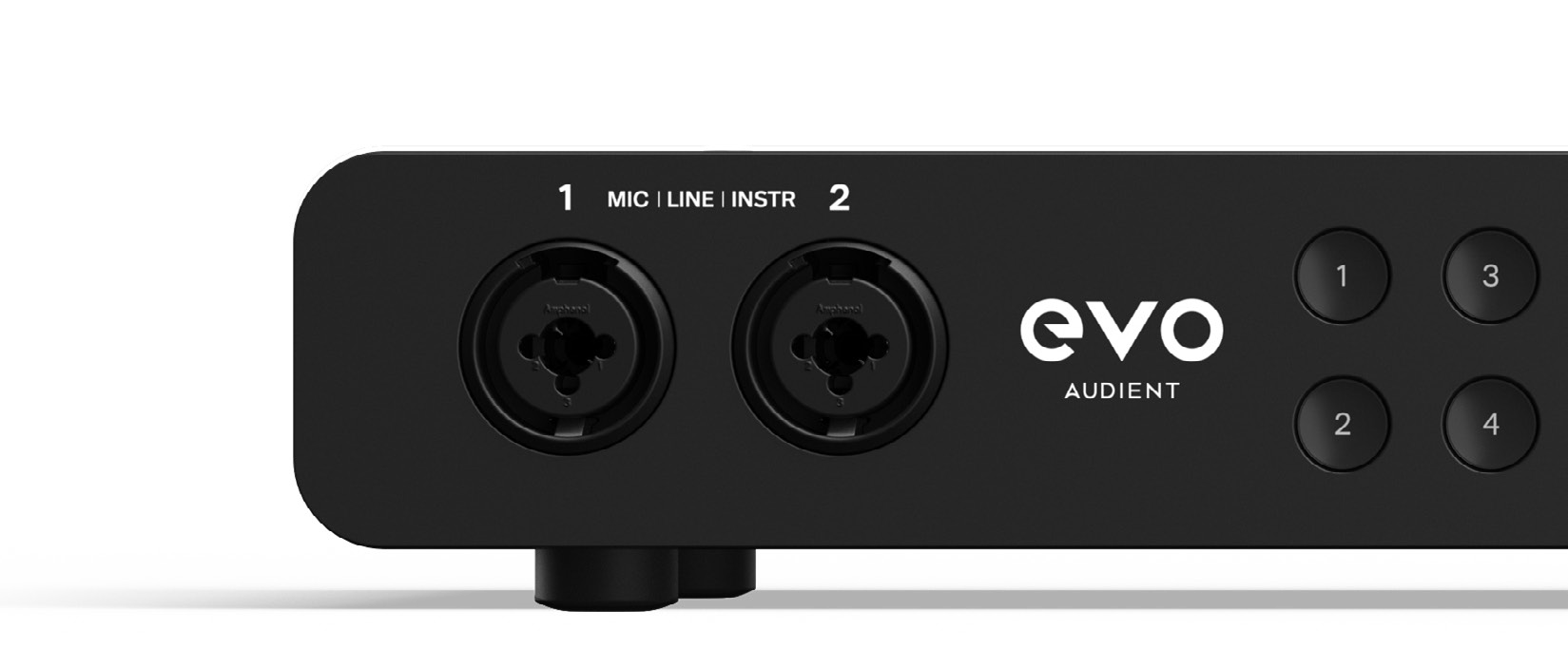

• 入力 1–2 はフロントパネルにあります。

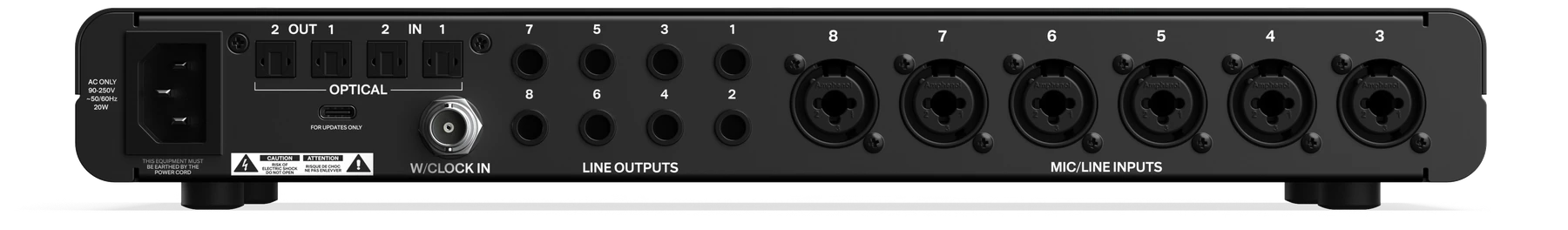

• 入力 3–8 はリアパネルにあります。
• マイクは XLR で接続します。
• バランスのラインレベル信号は ¼-inch TRS で接続します。
• 入力 1 / 2 は JFET インストゥルメント入力としても使用できます。

アナログ line 出力

リアパネルには8系統のバランス ¼-inch TRS ライン出力があります。出力ソースは Setup Menu で Analogue または Digital に設定します。

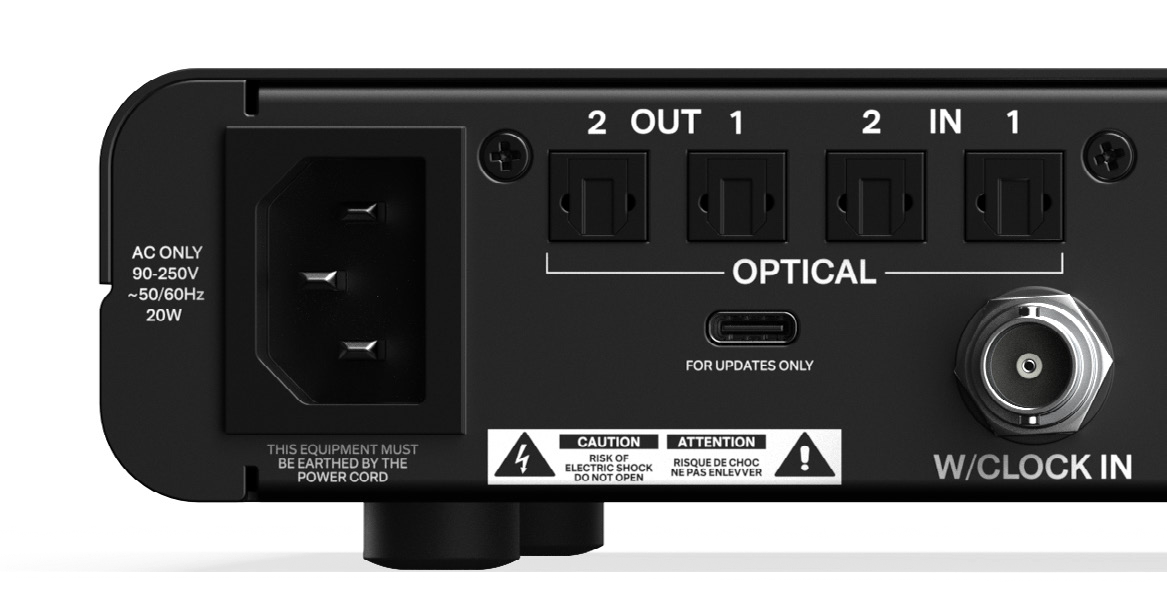

ADAT オプティカル I/O

EVO SP8 はマルチチャンネルデジタルオーディオ用に2系統の光 ADAT 入力と2系統の光 ADAT 出力を備えています。

Word Clock 入力

背面の BNC Word Clock Input を使用すると、EVO SP8 を外部ワードクロックソースに同期できます。EVO SP8 はワードクロック出力を備えていません。

USB-C

背面の USB-C ポートには For Updates Only と表示されており、Audient DFU を使用したファームウェアアップデートに使用します。

Power

背面の IEC 電源入力を使用して EVO SP8 を主電源へ接続します。
