हार्डवेयर और कनेक्शन्स

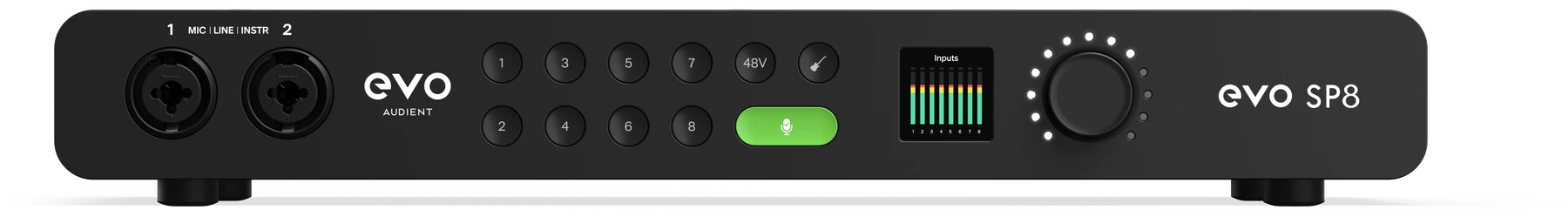

EVO SP8 फ्रंट पैनल

एनालॉग इनपुट्स​

EVO SP8 combination XLR/TRS कनेक्टर्स पर eight mic/line इनपुट्स देता है।

  • इनपुट्स 1–2 फ्रंट पैनल पर हैं।
  • इनपुट्स 3–8 रियर पैनल पर हैं।
  • माइक्रोफ़ोन्स XLR से कनेक्ट करें।
  • बैलेंस्ड लाइन-लेवल सोर्सेज़ ¼-inch TRS से कनेक्ट करें।
  • इनपुट्स 1 और 2 JFET इंस्ट्रूमेंट इनपुट्स के रूप में भी operate कर सकते हैं।

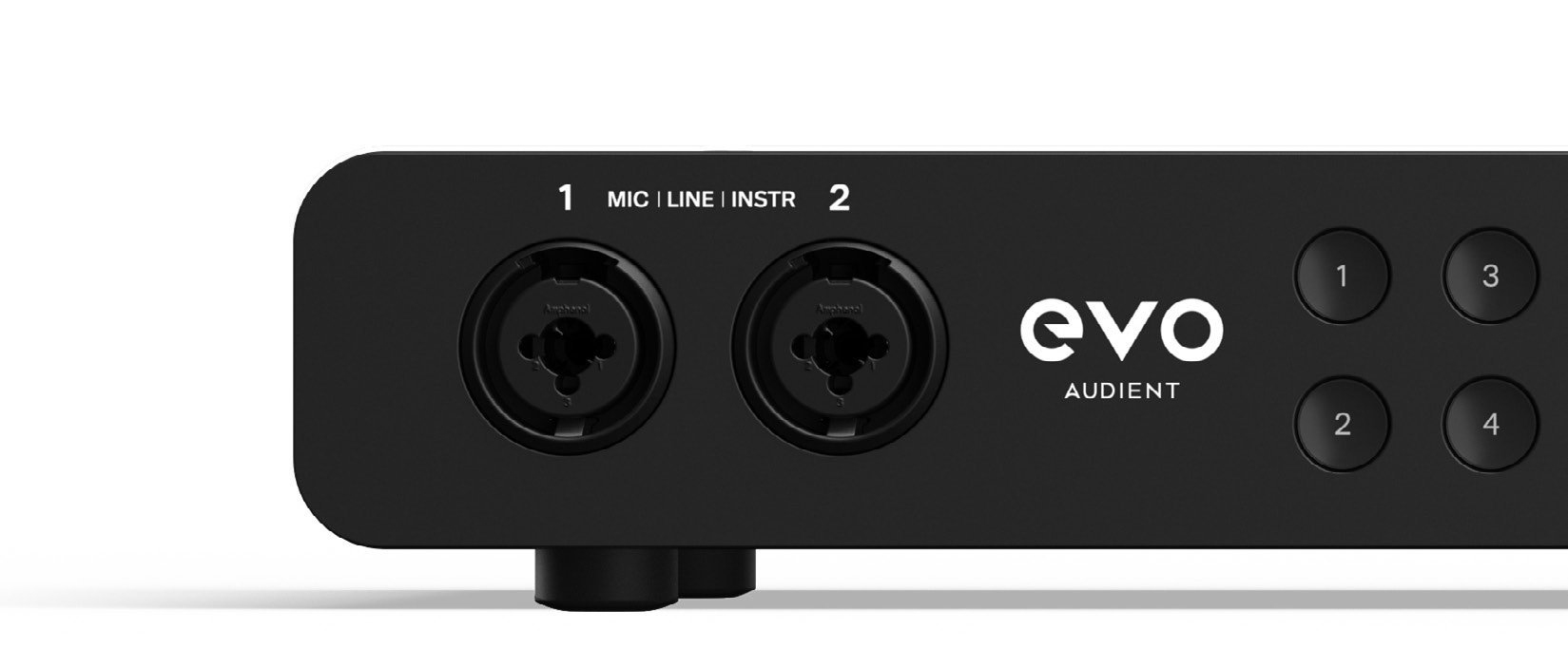

EVO SP8 front इनपुट्स

एनालॉग लाइन आउटपुट्स​

रियर पैनल पर eight बैलेंस्ड ¼-inch TRS लाइन आउटपुट्स दिए गए हैं। Setup Menu में उनका सोर्स Analogue या Digital सिलेक्ट किया जाता है।

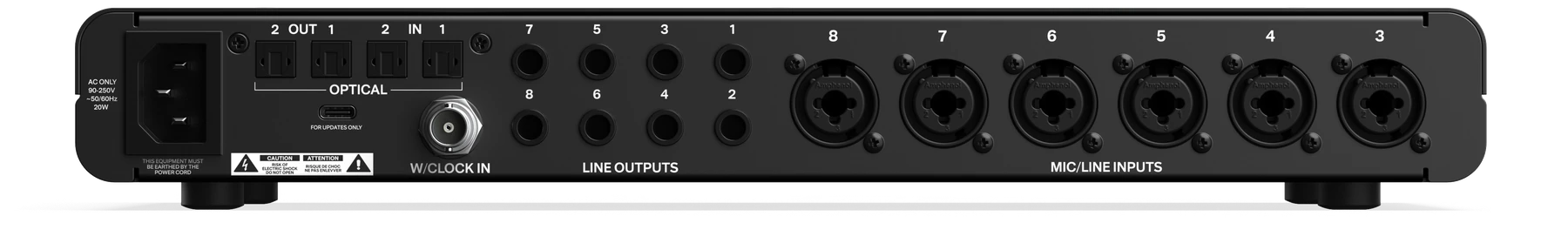

EVO SP8 रियर पैनल and connections

ADAT optical I/O​

मल्टी-चैनल डिजिटल ऑडियो के लिए EVO SP8 two ऑप्टिकल ADAT इनपुट्स और two ऑप्टिकल ADAT आउटपुट्स देता है।

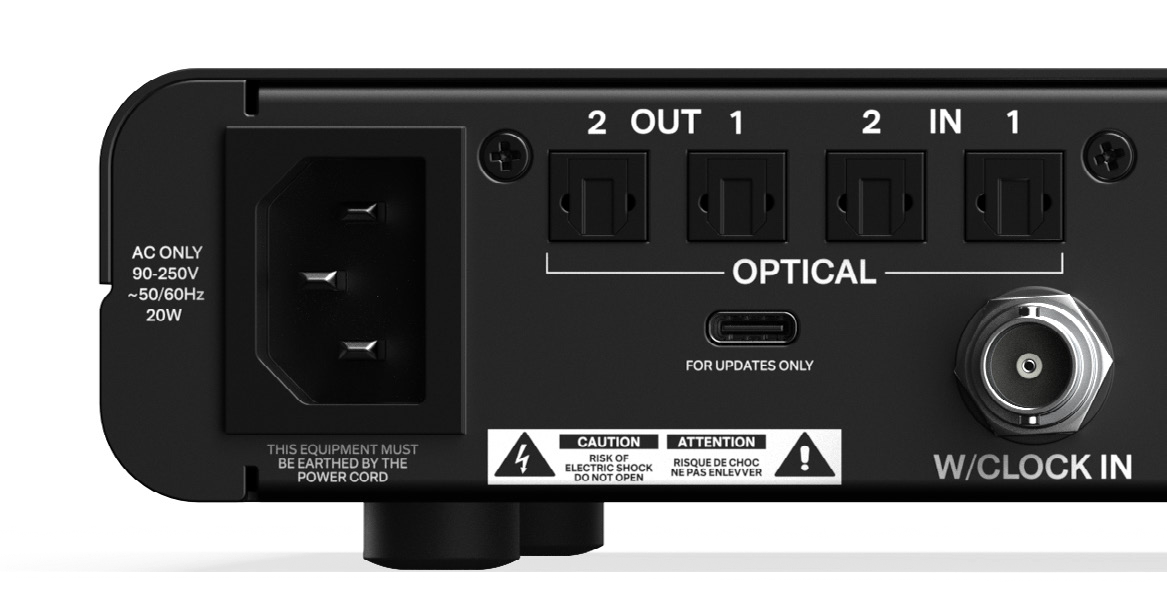

EVO SP8 rear डिजिटल connections

Word Clock Input​

Rear BNC Word Clock Input EVO SP8 को एक्सटर्नल वर्ड क्लॉक सोर्स से synchronise होने देता है। EVO SP8 वर्ड क्लॉक आउटपुट नहीं देता।

USB-C​

Rear USB-C पोर्ट पर For Updates Only label है और इसका यूज़ Audient DFU के साथ फ़र्मवेयर updating के लिए होता है।

पावर​

IEC मेन्स inlet के माध्यम से EVO SP8 को मेन्स पावर से कनेक्ट करें।
