EVO 拡張システム

EVO 拡張システム は、EVO 16 と1台または2台の EVO SP8 を組み合わせた構成です。EVO SP8 は、その他の互換インターフェースでも ADAT エキスパンダーとして使用できます。

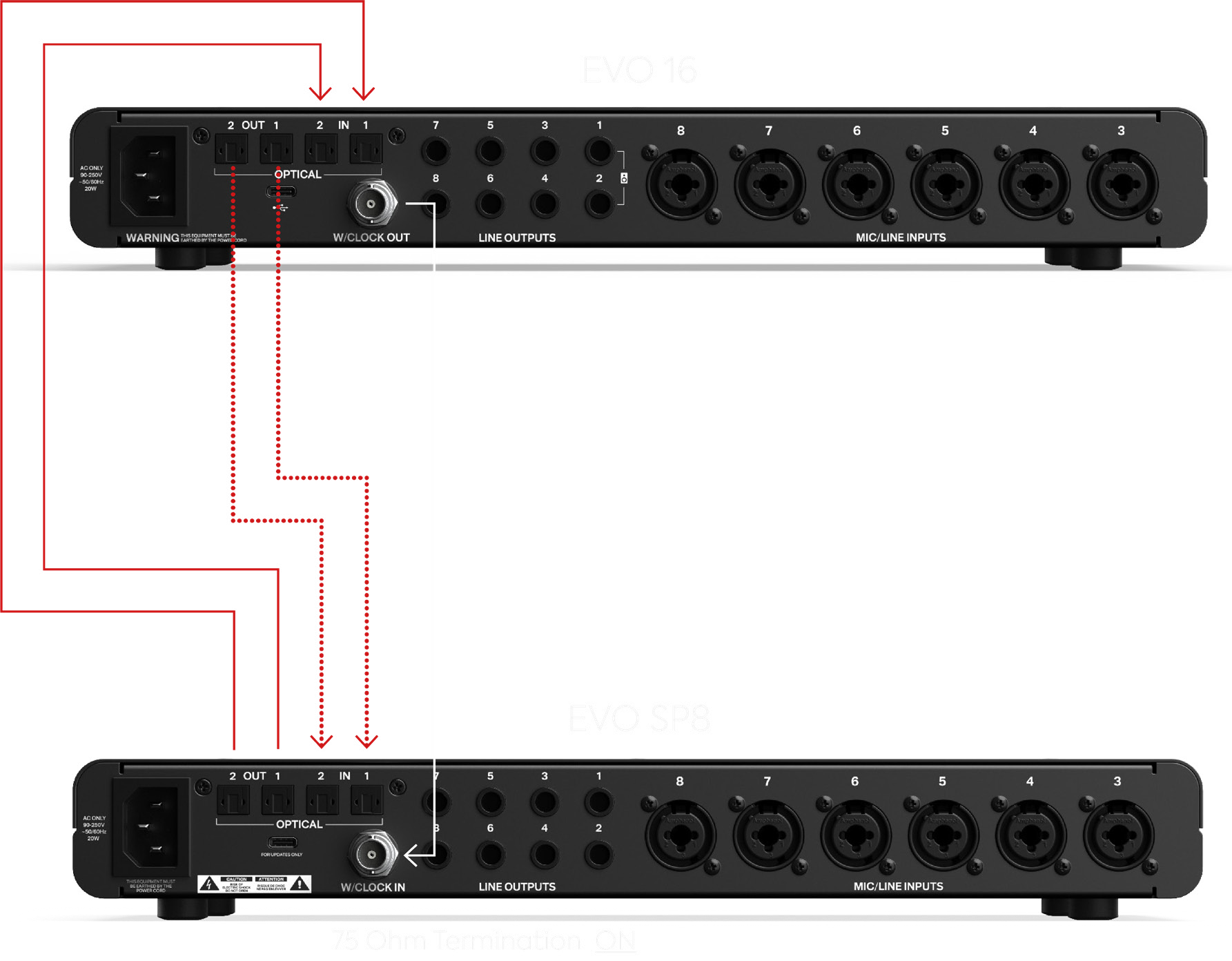

EVO 16 + EVO SP8 1台​

EVO 16 の光出力から EVO SP8 の光入力へ2本の光ケーブルを接続し、EVO SP8 の光出力から EVO 16 の光入力へ2本を戻します。EVO 16 の Word Clock Out を EVO SP8 の Word Clock In へ接続します。

設定:

EVO 16

  • Clock Source: Internal
  • 光フォーマット: ADAT

EVO SP8

  • Clock Source: Word Clock
  • Word Clock Termination: On
  • Sample Rate: Auto
EVO 16 connected to one EVO SP8

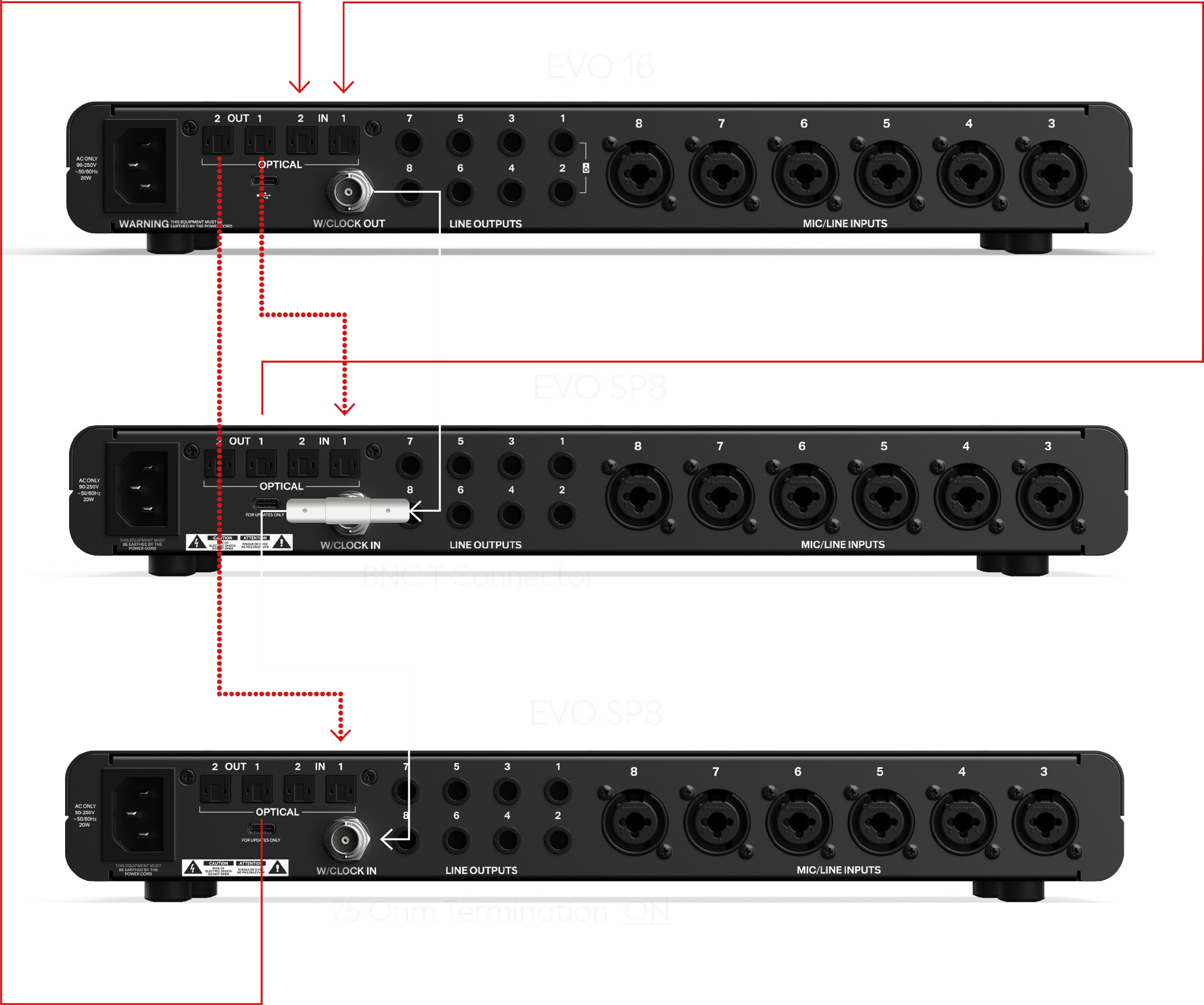

EVO 16 + EVO SP8 2台​

EVO 16 の光出力1を1台目の SP8、光出力2を2台目に使用し、それぞれ対応する光リターン接続を行います。

1台目の SP8 の Word Clock 入力に BNC T コネクターを使用し、EVO 16 のワードクロック信号を2台目の SP8 まで送ります。

両方の SP8 を Word Clock、Sample Rate を Auto に設定します。1台目の SP8 の終端は Off、最後の SP8 は On に設定します。EVO 16 は Internal クロック、光フォーマットは ADAT のままにします。

EVO 16 connected to two EVO SP8 units

EVO 16 と2台の SP8 を使用すると、Smartgain は最大 24入力チャンネル で動作できます。88.2 / 96 kHz では各光接続が8チャンネルではなく4チャンネルを伝送するため、利用できるチャンネル数は使用する光接続数によって変わります。

EVO SP8 をクロックソースとして使用する​

ホストインターフェースにワードクロック出力がない場合、シンプルな ADAT 構成では EVO SP8 をクロックソースにできます。EVO SP8 の光出力をホストインターフェースの光入力へ接続し、EVO SP8 を Internal に設定します。その後、ホストインターフェースを入力 ADAT クロックへ同期し、同じサンプルレートを使用するよう設定してください。

Audient iD インターフェースでは、入力デジタルクロックの設定が DIGI と表示される場合があります。他社製品では異なる名称が使用される場合があります。

Word Clock Out を備えたホストインターフェース​

ホストインターフェースに Word Clock Out がある場合は、光オーディオ接続を双方向に行い、ホストの Word Clock Out を EVO SP8 の Word Clock In へ接続します。ホストを内部クロックソースに設定し、EVO SP8 を Word Clock、Sample Rate を Auto、ワードクロックチェーンの最後のデバイスであれば終端を On に設定します。

ホストが各方向に1系統の光接続しか備えていない場合は、片方向1本ずつのケーブルでも使用できます。ただし 88.2 / 96 kHz では、その接続は4チャンネルに制限されます。

他社製インターフェースでは、正確なクロック / 光接続設定についてホストインターフェースの取扱説明書を参照してください。
