Expanded EVO Systems

品牌化的 EVO Expanded System 将 EVO 16 与一台或两台 EVO SP8 组合使用。EVO SP8 也可以作为 ADAT 扩展器，与其他兼容音频接口配合使用。

EVO 16 + 一台 EVO SP8​

使用两条光纤线缆，将 EVO 16 的光纤输出连接到 EVO SP8 的光纤输入；再使用两条光纤线缆，将 EVO SP8 的光纤输出连接回 EVO 16 的光纤输入。将 EVO 16 Word Clock Out 连接到 EVO SP8 Word Clock In。

设置如下：

EVO 16

  • Clock Source: Internal
  • Optical Format: ADAT

EVO SP8

  • Clock Source: Word Clock
  • Word Clock Termination: On
  • Sample Rate: Auto

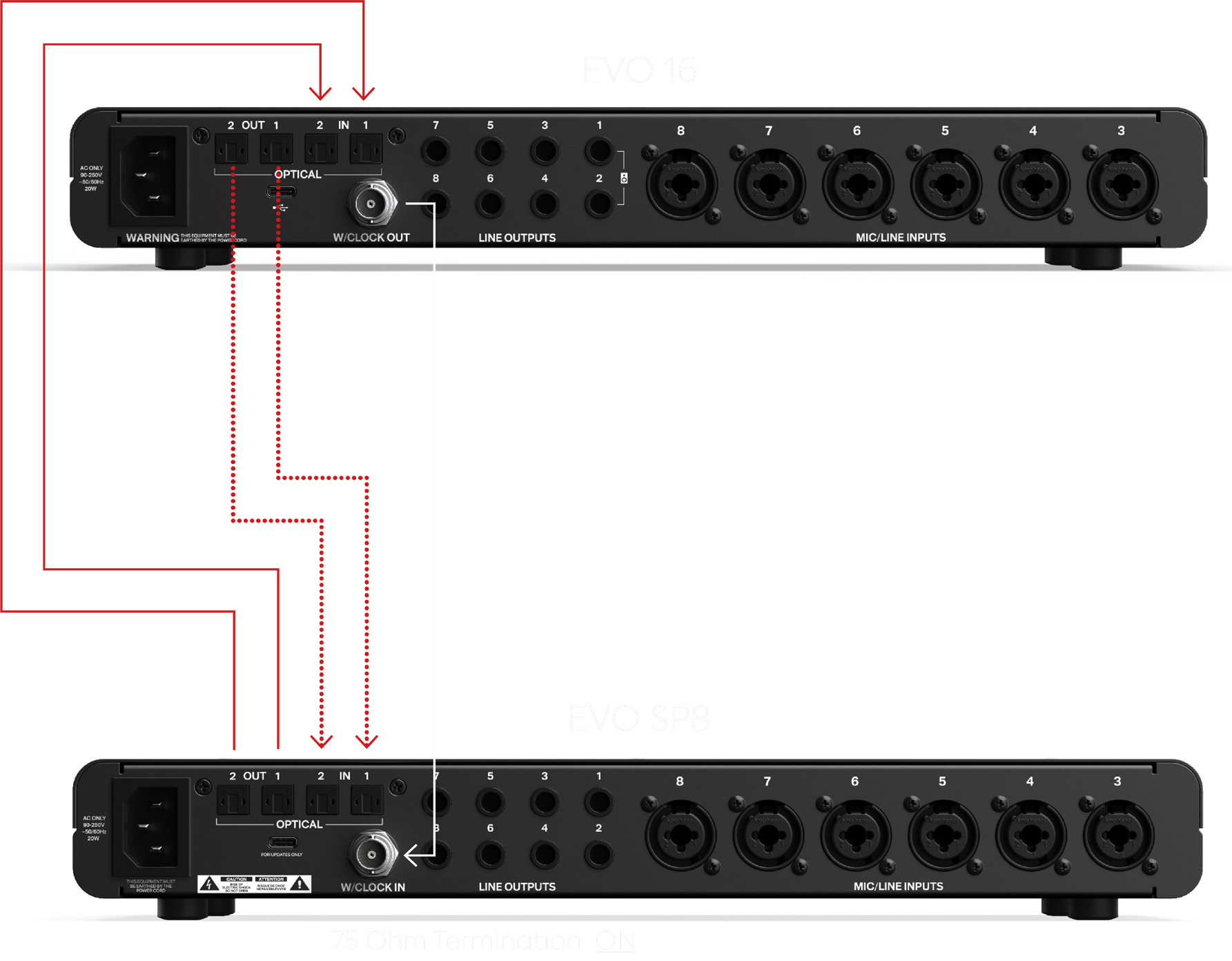

EVO 16 连接一台 EVO SP8

EVO 16 + 两台 EVO SP8​

使用 EVO 16 光纤输出 1 连接第一台 SP8，光纤输出 2 连接第二台，并建立对应的光纤返回连接。

在第一台 SP8 的 Word Clock Input 使用 BNC T 型接头，让 EVO 16 的字时钟信号可以继续传递到第二台 SP8。

将两台 SP8 都设置为 Word Clock 和 Auto 采样率。第一台 SP8 的终端匹配设置为 Off，最后一台 SP8 设置为 On。EVO 16 保持 Internal 时钟和 ADAT 光纤格式。

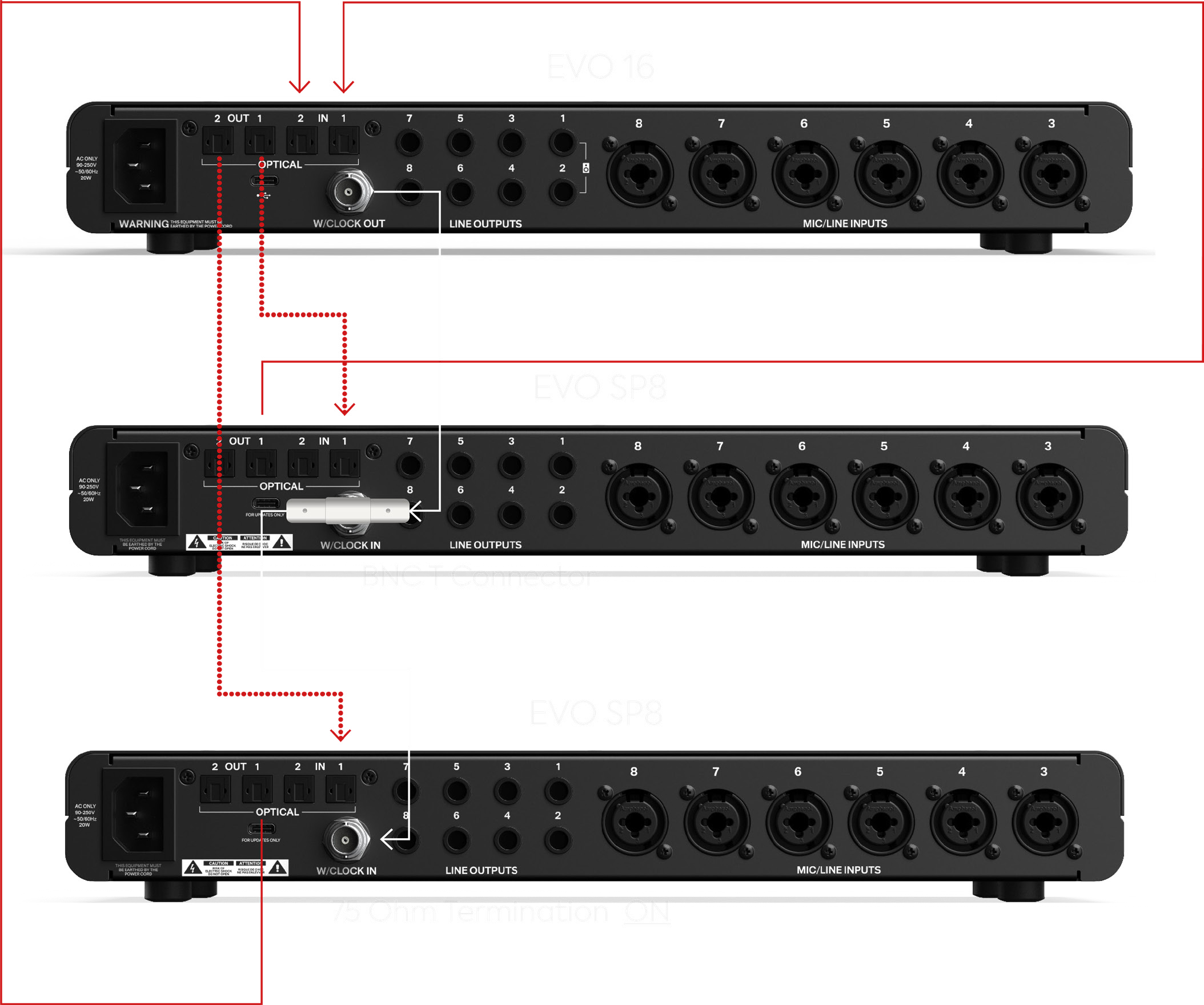

EVO 16 连接两台 EVO SP8

EVO 16 与两台 SP8 配合使用时，Smartgain 最多可以跨 24 个输入通道运行。在 88.2 和 96 kHz 下，每条光纤连接传输 4 个通道，而不是 8 个，因此可用通道数量取决于所使用的光纤连接。

将 EVO SP8 用作时钟源​

如果主音频接口没有字时钟输出，可以在简单的 ADAT 设置中让 EVO SP8 提供时钟。将 EVO SP8 光纤输出连接到主音频接口的光纤输入，将 EVO SP8 设置为 Internal，然后将主音频接口配置为同步到输入 ADAT 时钟，并使用相同采样率。

在 Audient iD 音频接口上，对应的输入数字时钟设置可能标为 DIGI。其他制造商可能使用不同术语。

带 Word Clock Out 的主音频接口​

如果主音频接口提供 Word Clock Out，请双向连接光纤音频路径，并将主音频接口 Word Clock Out 连接到 EVO SP8 Word Clock In。将主音频接口设置为内部时钟源，然后将 EVO SP8 设置为 Word Clock、Auto 采样率，并在它是最后一台字时钟设备时将终端匹配设置为 On。

如果主音频接口每个方向只有一个光纤连接，可以每个方向使用一条线缆，但在 88.2 和 96 kHz 下，该连接会限制为 4 个通道。

对于第三方音频接口，请参阅主音频接口文档，确认其准确的时钟和光纤设置。
