Routing Matrix

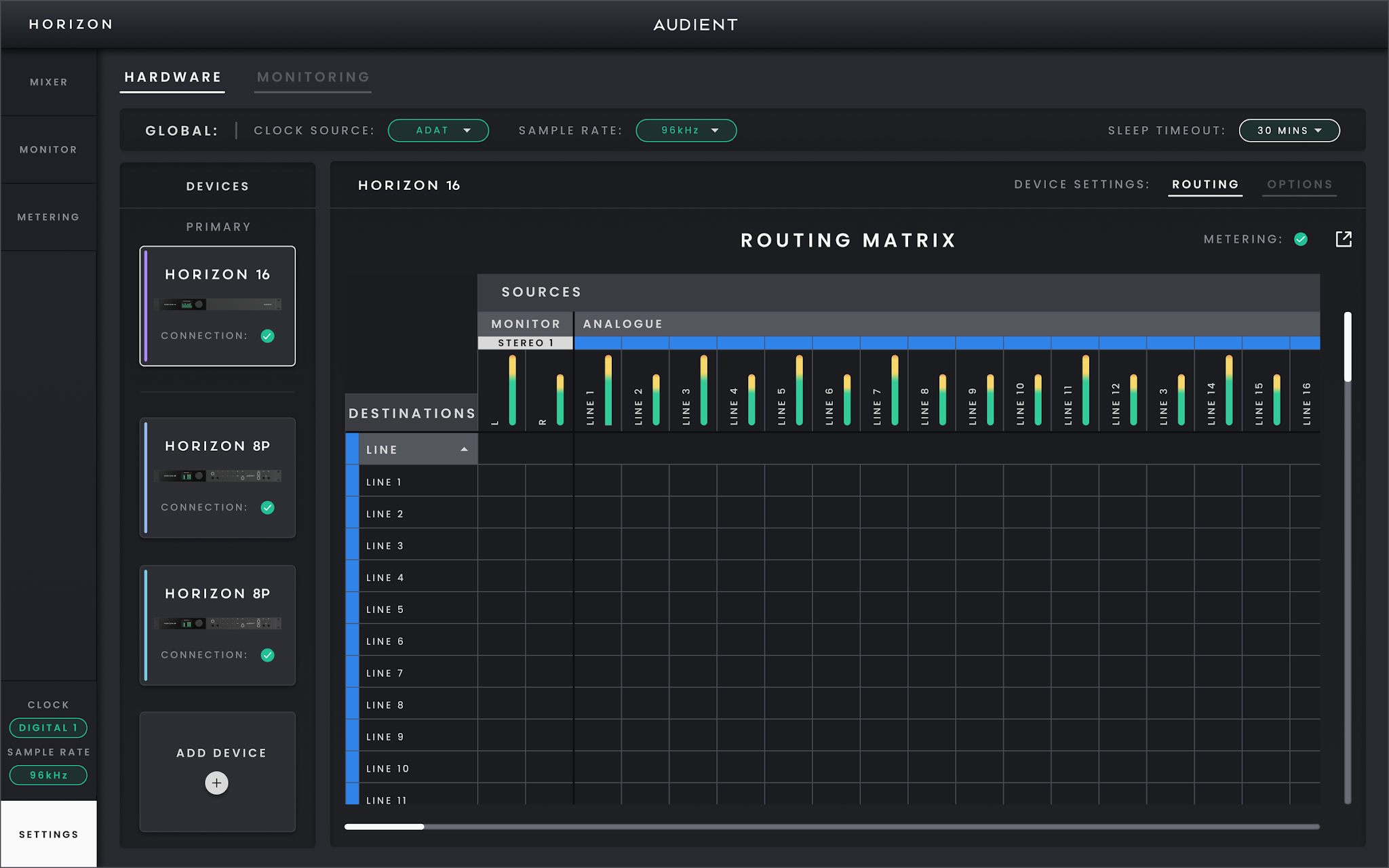

Horizon 16 Routing Matrix।

जब आपको तय करना हो कि कौन-सा Horizon सोर्स किसी फिजिकल आउटपुट को फ़ीड करेगा, तो Routing Matrix इस्तेमाल करें। Matrix Hardware Settings से खुलता है और हर कनेक्टेड Horizon डिवाइस के लिए अलग दिखाया जाता है, इसलिए बदलाव करने से पहले वह डिवाइस चुनें जिसे रूट करना है।

Matrix को समझना

सोर्सेज़ ऊपर की ओर होते हैं।

Shared Mixbus, Main Mix और Independent Mixes के left और right outputs देता है। यह सभी connected Horizon devices में shared होता है, इसलिए इन mixes को Routing Matrix में चुने गए Horizon के physical outputs पर route किया जा सकता है। उदाहरण के लिए, किसी Independent Mix को headphone amplifier पर भेजा जा सकता है।

चुना हुआ Horizon डिवाइस के फिजिकल destinations बाईं ओर नीचे की तरफ दिखाई देते हैं।

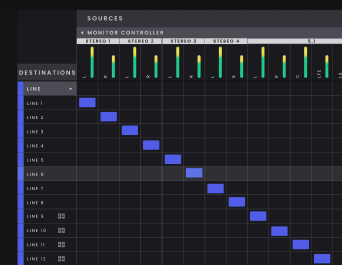

Filled cell का मतलब है कि उस column के ऊपर वाला सोर्स उस row के destination से कनेक्टेड है।

Large matrix में corresponding सोर्स और destination trace करने में मदद चाहिए तो cell पर hover करें।

रूटिंग चुना हुआ Horizon डिवाइस तक लोकल होती है। Matrix किसी सोर्स को उसी यूनिट के आउटपुट पर रूट कर सकता है, लेकिन एक Horizon डिवाइस से ऑडियो चैनल को सीधे दूसरे Horizon डिवाइस के फिजिकल आउटपुट पर नहीं भेज सकता। Primary Horizon डिवाइस चुना हुआ होने पर उसके Monitor Controller Speaker Layout सोर्सेज़ भी matrix में दिखाई देते हैं; secondary डिवाइसेज़ उन मॉनिटरिंग सोर्सेज़ के बिना अपने नॉर्मल ऑडियो सोर्सेज़ और destinations दिखाते हैं।

Horizon 16 पर उपलब्ध सोर्स ग्रुप्स में लोकल एनालॉग लाइन इनपुट्स, Digital इनपुट्स 1 और 2, होस्ट कंप्यूटर से 34 Virtual चैनल्स और Primary डिवाइस पर सेव्ड Monitor Controller Speaker Layouts शामिल हैं। Digital सोर्स नाम और उपलब्ध चैनल्स मौजूदा ADAT या S/PDIF मोड और सैंपल रेट को फ़ॉलो करते हैं।

फिजिकल destinations में D-sub लाइन आउटपुट्स 1–16, TRS लाइन आउटपुट्स 17–18 और Digital आउटपुट्स 1 और 2 शामिल हैं। जब आउटपुट्स 17–18 मॉनिटरिंग सिस्टम द्वारा इस्तेमाल हो रहे हों, तो matrix में स्पीकर आइकन्स उनकी पहचान करते हैं।

Route बनाना

Matrix के ऊपर सोर्स और बाईं ओर ज़रूरी फिजिकल destination ढूँढें, फिर जहाँ वे मिलते हैं वह cell चुनें। रूट सक्रिय होने पर cell fill हो जाता है। रूट remove करने के लिए उसे दोबारा चुनें।

Digital Mode या सैंपल रेट बदलने पर matrix अपने आप अपडेट होता है, इसलिए higher सैंपल रेट्स पर ADAT चैनल counts कम हो जाते हैं और S/PDIF उसके बजाय दो-चैनल डिजिटल पाथ दिखाता है।

मॉनिटरिंग के लिए बनाए गए Speaker Layouts Primary डिवाइस के सोर्स area में भी दिखाई देते हैं। Monitor Profile के logical स्पीकर पोज़िशन्स को ज़रूरी फिजिकल आउटपुट्स पर मैन्युअली रूट करें।

बड़े सिस्टम्स में Routing Matrix को अलग विंडो में खोलने के लिए एक्सपैंड कंट्रोल इस्तेमाल करें। इसके बाद Horizon Control में कहीं और काम करते समय matrix को विज़िबल रखा जा सकता है और काम पूरा होने पर फिर डॉक किया जा सकता है।
