Rear पैनल और कनेक्शन्स

Horizon 16 रियर पैनल।

Horizon 16, ऑप्टिकल डिजिटल I/O, Thunderbolt और BNC वर्ड क्लॉक के साथ 18 एनालॉग इनपुट्स और 18 एनालॉग आउटपुट्स देता है।

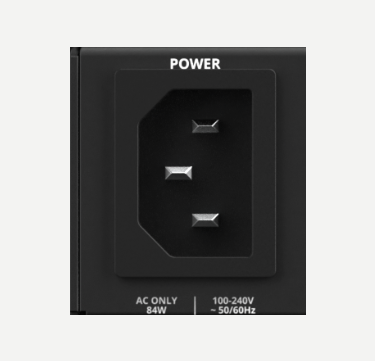

IEC पावर

Horizon 16 को 100–240 VAC, 50/60 Hz IEC मेन्स इनपुट से पावर मिलता है।

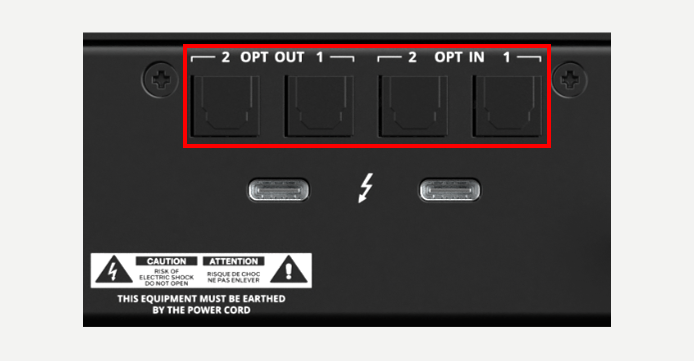

Optical डिजिटल I/O

दो ऑप्टिकल डिजिटल इनपुट्स और दो ऑप्टिकल डिजिटल आउटपुट्स दिए गए हैं।

Hardware Settings में ADAT या S/PDIF चुनें। Horizon Control और Routing Matrix में दिखने वाले डिजिटल चैनल्स की संख्या चुना हुआ Digital Mode और सैंपल रेट के अनुसार बदलती है।

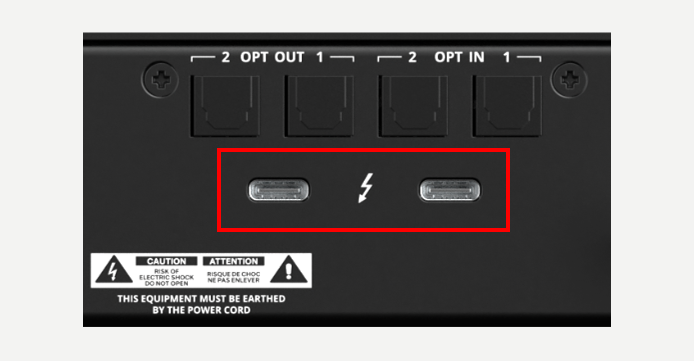

Thunderbolt ports

दो Thunderbolt पोर्ट्स होस्ट ऑडियो/data कनेक्शन और Horizon डिवाइस daisy chaining देते हैं।

पहले Horizon डिवाइस को होस्ट कंप्यूटर से कनेक्ट करें, फिर उसके दूसरे Thunderbolt पोर्ट का इस्तेमाल अगले Horizon डिवाइस को कनेक्ट करने के लिए करें। Chain में बाद के Horizon डिवाइसेज़ पर किसी भी Thunderbolt पोर्ट का इस्तेमाल किया जा सकता है।

Horizon Control एक सिस्टम में अधिकतम चार कनेक्टेड Horizon डिवाइसेज़ सपोर्ट करता है।

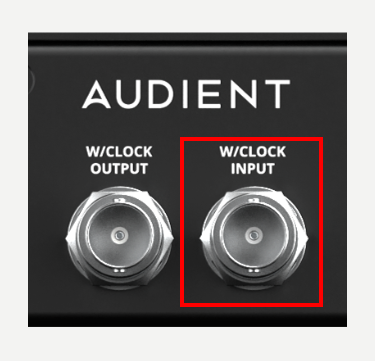

Word क्लॉक इनपुट

एक्सटर्नल (Word Clock) चुना हुआ होने पर BNC वर्ड क्लॉक इनपुट Horizon 16 को एक्सटर्नल वर्ड क्लॉक सोर्स से synchronise होने देता है।

जब कई Horizon डिवाइसेज़ साथ कनेक्टेड हों, तो Horizon-to-Horizon क्लॉकिंग arrangement के हिस्से के रूप में secondary Horizon डिवाइसेज़ Primary डिवाइस से वर्ड क्लॉक रिसीव करते हैं।

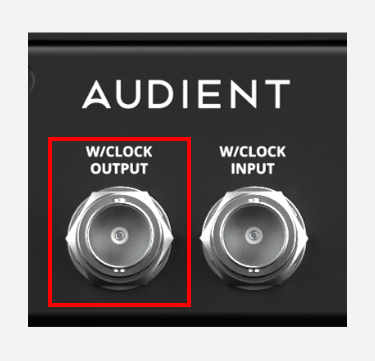

Word क्लॉक आउटपुट

BNC वर्ड क्लॉक आउटपुट किसी दूसरे Horizon डिवाइस या कम्पैटिबल डिजिटल इक्विपमेंट को क्लॉक सिग्नल भेजता है।

Switchable 75 Ω टर्मिनेशन Horizon 16 फ्रंट-पैनल Settings व्यू से उपलब्ध है।

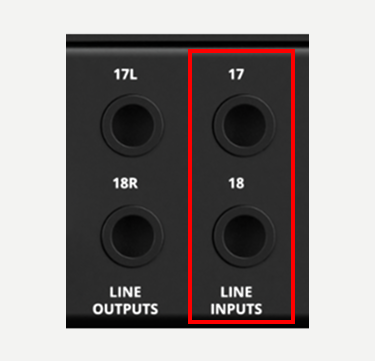

TRS लाइन इनपुट्स 17–18

दो TRS एनालॉग लाइन इनपुट्स चैनल्स 17–18 देते हैं।

ये Horizon Control में एनालॉग इनपुट चैनल्स 17–18 के रूप में दिखाई देते हैं।

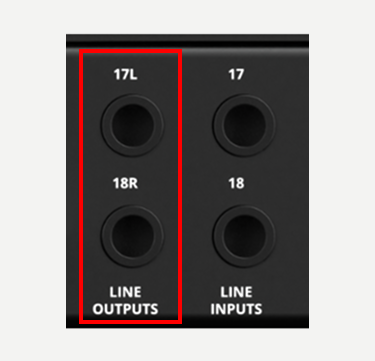

TRS लाइन आउटपुट्स 17–18

चैनल्स 17–18 पर दो TRS एनालॉग आउटपुट्स डेडिकेटेड मॉनिटर आउटपुट्स हैं।

जब Horizon 16 Primary मॉनिटरिंग डिवाइस होता है, तो ये डेडिकेटेड मॉनिटर आउटपुट्स Routing Matrix में स्पीकर आइकन्स के साथ पहचाने जाते हैं।

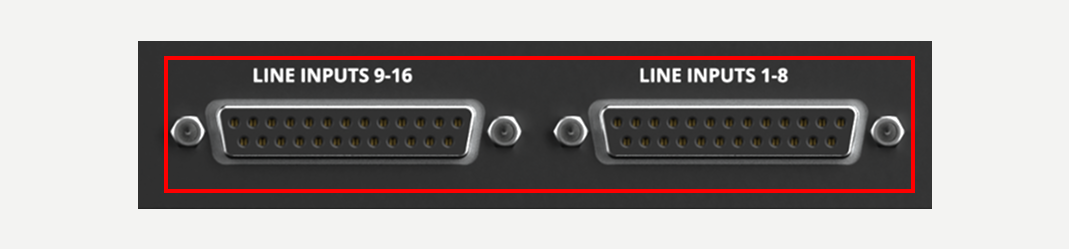

D-sub लाइन इनपुट्स 1–16

दो Tascam फ़ॉर्मैट D-sub कनेक्टर्स 16 एनालॉग लाइन इनपुट्स, चैनल्स 1–16, देते हैं।

सभी 16 D-sub इनपुट्स एक ही समय पर इस्तेमाल किए जा सकते हैं।

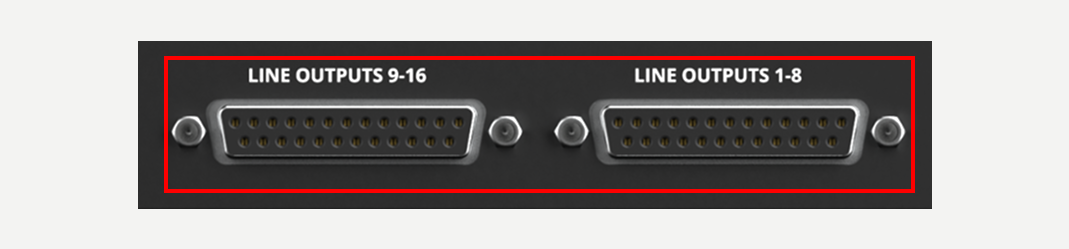

D-sub लाइन आउटपुट्स 1–16

दो Tascam फ़ॉर्मैट D-sub कनेक्टर्स 16 एनालॉग लाइन आउटपुट्स, चैनल्स 1–16, देते हैं। हर एनालॉग D-sub इनपुट और आउटपुट बैंक Tascam/AES59 pinout इस्तेमाल करता है: चैनल 1 +/−/स्क्रीन = 24/12/25; चैनल 2 = 10/23/11; चैनल 3 = 21/9/22; चैनल 4 = 7/20/8; चैनल 5 = 18/6/19; चैनल 6 = 4/17/5; चैनल 7 = 15/3/16; चैनल 8 = 1/14/2। Pin 13 unused है। बैलेंस्ड एनालॉग Tascam-standard DB25 केबल्स, looms या breakout केबल्स इस्तेमाल करें।

सभी 16 D-sub आउटपुट्स एक ही समय पर इस्तेमाल किए जा सकते हैं।
