后面板与连接

Horizon 16 后面板

Horizon 16 后面板。

Horizon 16 提供 18 个模拟输入和 18 个模拟输出，以及光纤数字 I/O、Thunderbolt 和 BNC 字时钟。

IEC 电源​

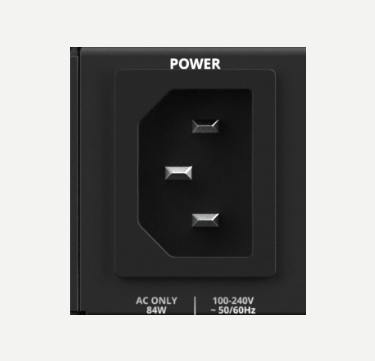

Horizon 16 后面板 IEC 电源输入

Horizon 16 使用 100–240 VAC、50/60 Hz IEC 市电输入供电。

光纤数字 I/O​

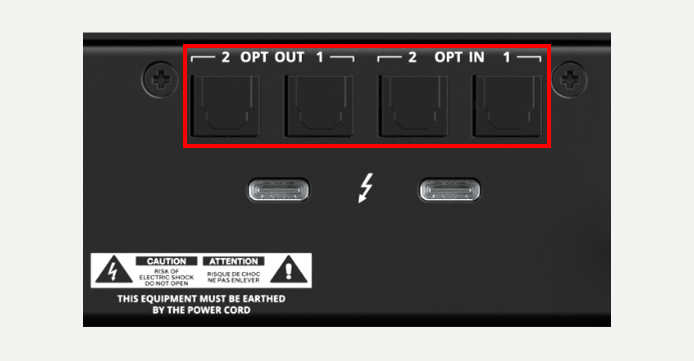

Horizon 16 后面板光纤数字 I/O

提供两个光纤数字输入和两个光纤数字输出。

在 Hardware Settings 中选择 ADAT 或 S/PDIF。Horizon Control 和 Routing Matrix 中显示的数字通道数量会根据所选 Digital Mode 和采样率变化。

Thunderbolt 端口​

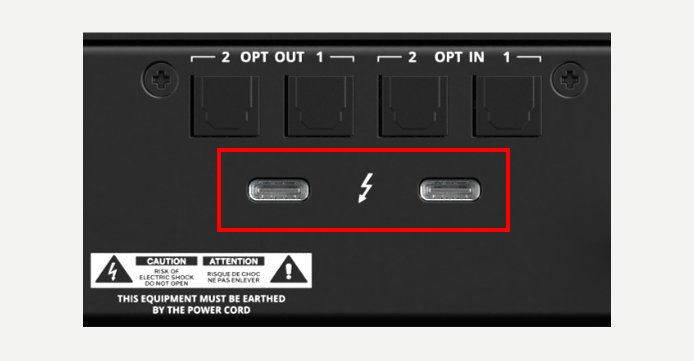

Horizon 16 后面板 Thunderbolt 端口

两个 Thunderbolt 端口用于主机音频/数据连接，以及 Horizon 设备串联。

将第一台 Horizon 设备连接到主机电脑，然后使用其第二个 Thunderbolt 端口连接下一台 Horizon 设备。串联中的后续 Horizon 设备可使用任意一个 Thunderbolt 端口。

Horizon Control 在一个系统中最多支持四台已连接的 Horizon 设备。

字时钟输入​

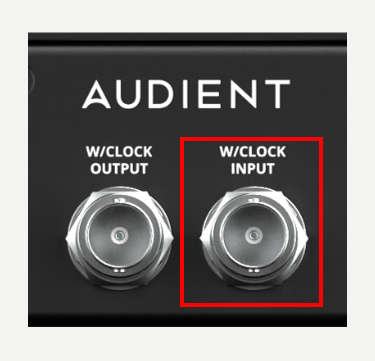

Horizon 16 后面板字时钟输入

选择 External (Word Clock) 时，BNC 字时钟输入可让 Horizon 16 同步到外部字时钟源。

多台 Horizon 设备连接在一起时，Secondary Horizon 设备会作为 Horizon 设备间时钟配置的一部分，从 Primary 设备接收字时钟。

字时钟输出​

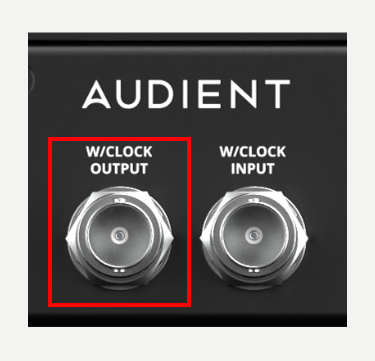

Horizon 16 后面板字时钟输出

BNC 字时钟输出可将时钟信号发送到另一台 Horizon 设备或兼容数字设备。

可从 Horizon 16 前面板 Settings 视图切换 75 Ω 终端匹配。

TRS 线路输入 17–18​

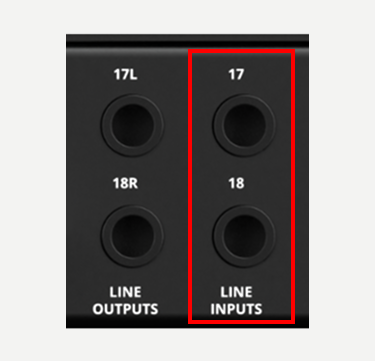

Horizon 16 后面板线路输入 17–18

两个 TRS 模拟线路输入提供通道 17–18。

它们在 Horizon Control 中显示为模拟输入通道 17–18。

TRS 线路输出 17–18​

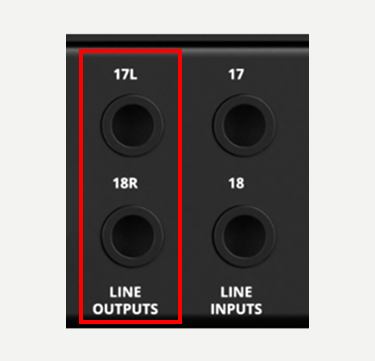

Horizon 16 后面板线路输出 17–18

通道 17–18 上的两个 TRS 模拟输出是专用监听输出。

当 Horizon 16 是 Primary 监听设备时，这些专用监听输出会在 Routing Matrix 中以扬声器图标标识。

D-sub 线路输入 1–16​

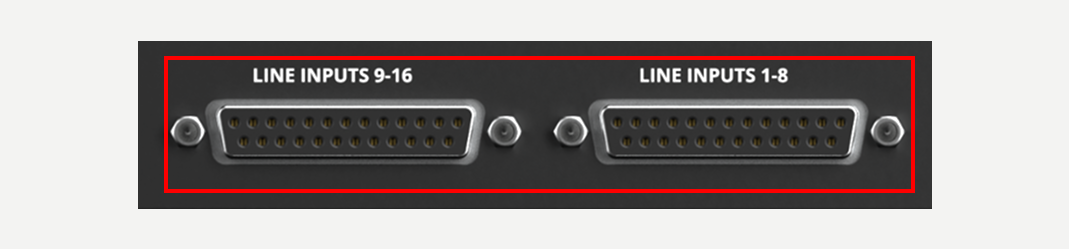

Horizon 16 后面板 D-sub 线路输入 1–16

两个 Tascam 格式 D-sub 连接器提供 16 个模拟线路输入，即通道 1–16。

全部 16 个 D-sub 输入都可同时使用。

D-sub 线路输出 1–16​

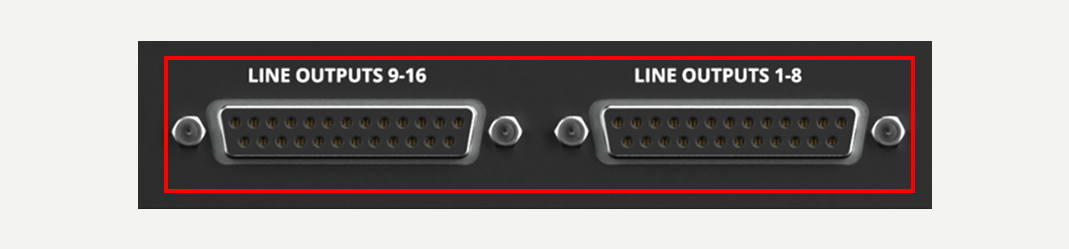

Horizon 16 后面板 D-sub 线路输出 1–16

两个 Tascam 格式 D-sub 连接器提供 16 个模拟线路输出，即通道 1–16。每个模拟 D-sub 输入和输出分组均采用 Tascam/AES59 引脚定义：通道 1 +/−/屏蔽 = 24/12/25；通道 2 = 10/23/11；通道 3 = 21/9/22；通道 4 = 7/20/8；通道 5 = 18/6/19；通道 6 = 4/17/5；通道 7 = 15/3/16；通道 8 = 1/14/2。引脚 13 未使用。请使用平衡模拟 Tascam 标准 DB25 电缆、线束或分线电缆。

全部 16 个 D-sub 输出都可同时使用。
