数字 I/O 与时钟
数字音频设备必须共享统一的时序参考。如果系统使用错误的 Clock Source 或采样率不匹配，可能出现咔嗒声、爆音、失真，或无法锁定传入的数字信号。
请配置整个数字系统，使一台设备充当时钟主设备，其他已连接设备同步到该设备。

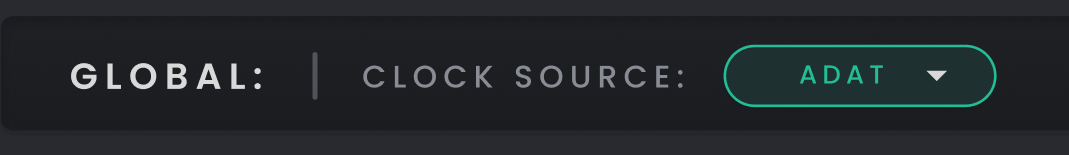

Clock Source
Horizon Control 提供以下 Clock Source 选项：
-
Internal — 使用 Horizon 系统的内部时钟。
-
Digital 1 — 使 Horizon 同步到 Digital 1 上传入的数字信号。
-
Digital 2 — 使 Horizon 同步到 Digital 2 上传入的数字信号。
-
External (Word Clock) — 使 Horizon 系统同步到外部 BNC 字时钟源。
当 Horizon 为已连接数字系统提供时序参考时，使用 Internal。当 Horizon 需要跟随某个光纤分组上传入的数字信号时，选择 Digital 1 或 Digital 2。当 Horizon 需要跟随独立的 BNC 字时钟主设备时，使用 External (Word Clock)。
将 Digital 1 或 Digital 2 用作 Clock Source 时，请确保源设备被配置为时钟主设备，并且两台设备使用相同的采样率。

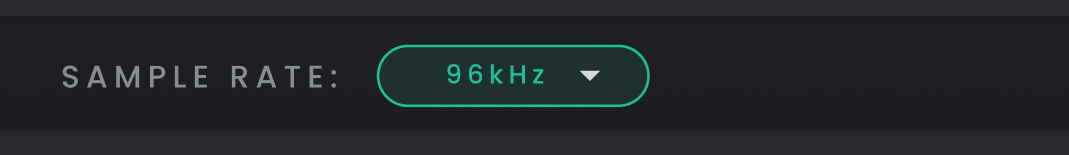

采样率
所选 Horizon 采样率会全局应用于已连接的 Horizon 系统。DAW 工程和所有已连接数字设备都应使用相同的采样率。
支持的采样率为：
-
44.1 kHz；
-
48 kHz；
-
88.2 kHz；
-
96 kHz；
-
176.4 kHz；
-
192 kHz。
Horizon Control 会以状态指示器显示当前 Clock Source 和采样率。双击任意一个指示器可打开 Hardware Settings。
ADAT 模式

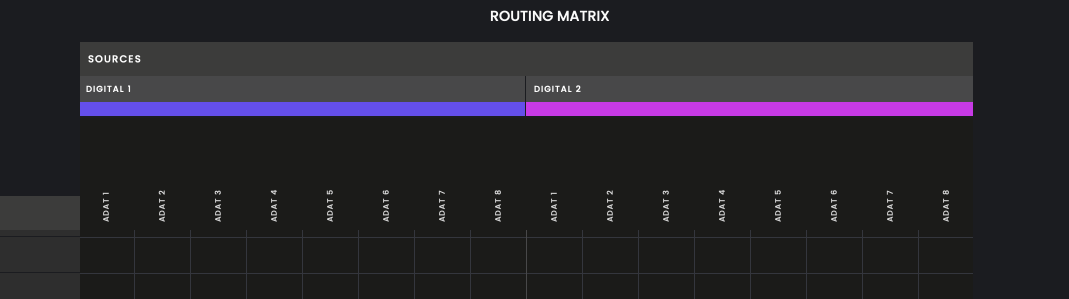

Horizon 16 提供两个光纤数字输入和两个光纤数字输出。在 ADAT 模式下，可用通道数会随采样率变化。
以下数字适用于每个输入或输出方向：
| Sample rate | Digital 1 | Digital 2 | Total channels per direction |
|---|---|---|---|
| 48 kHz | 8 channels | 8 channels | 16 channels |
| 96 kHz | 4 channels | 4 channels | 8 channels |
| 192 kHz | 2 channels | 2 channels | 4 channels |
在较高采样率下，每个数字端口的前几个通道仍可使用，而后面的通道会不可用。例如在 96 kHz 时，每个数字端口的通道 1–4 仍可使用。

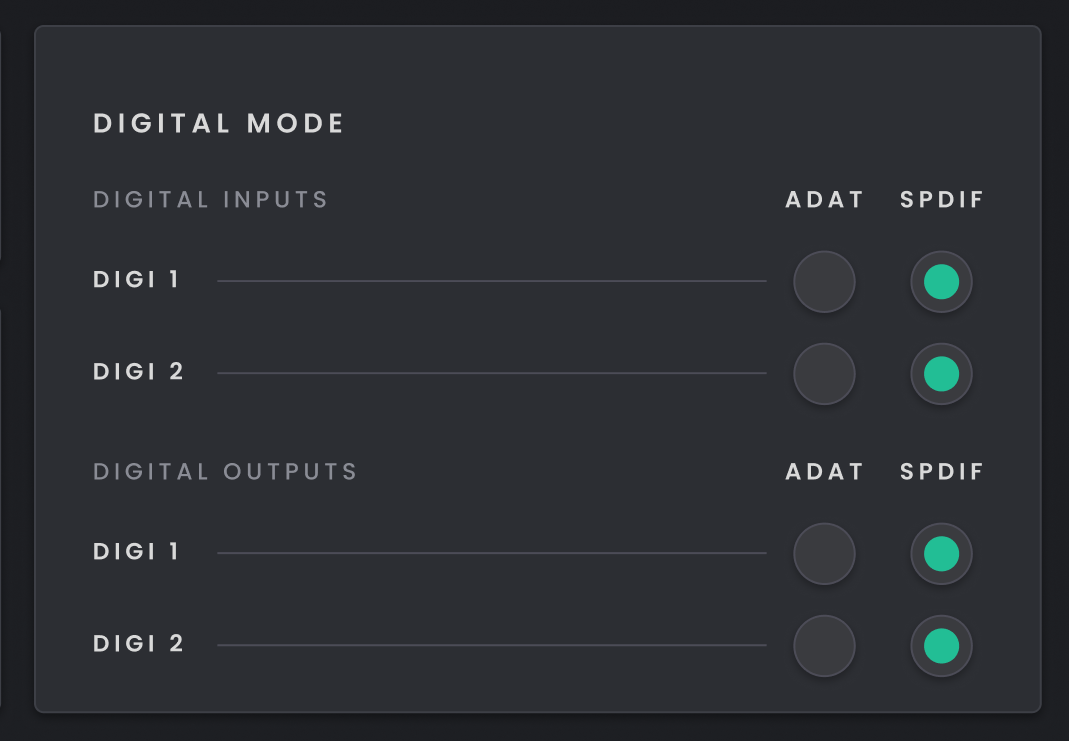

S/PDIF 模式
S/PDIF 是双通道数字格式。在 Digital Mode 中选择 S/PDIF 后，Horizon Control 会显示数字输入和输出 1–2，Routing Matrix 也会更新以反映所选模式。
S/PDIF 支持最高 96 kHz 的采样率。

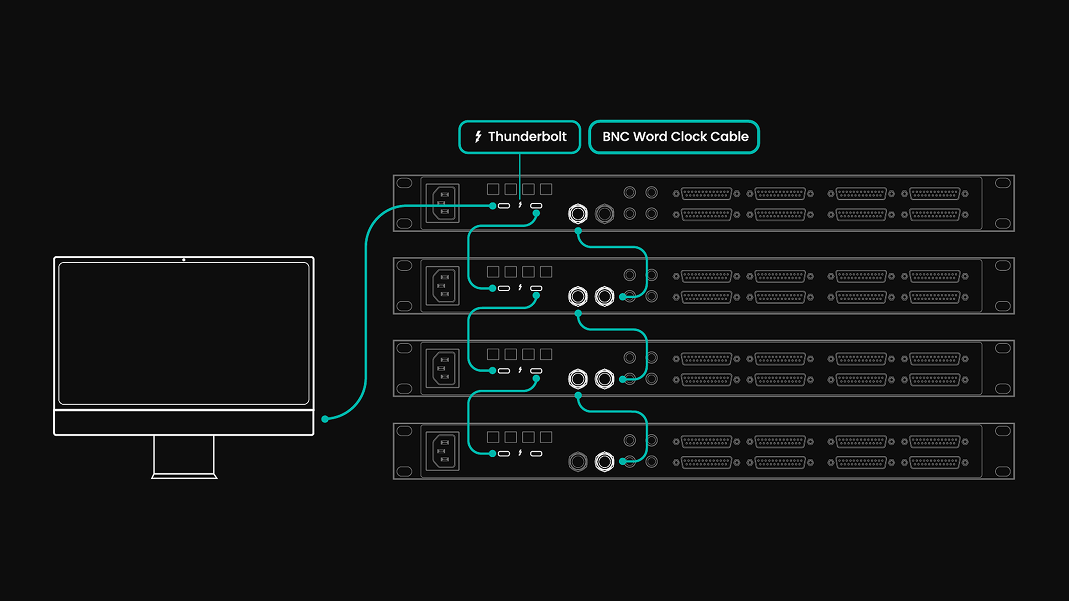

为多台 Horizon 设备提供时钟
多台 Horizon 设备可通过 Thunderbolt 连接，但同步仍需要独立的 BNC 字时钟连接。
Primary Horizon 设备使用自身内部时钟作为 Horizon 设备链的时序参考，并向每台 Secondary Horizon 设备提供字时钟。Thunderbolt 在设备之间传输主机音频/数据；它不能替代 BNC 字时钟连接。整个数字系统中只能有一台设备作为时钟主设备。
使用外部字时钟主设备
当 Horizon 系统跟随外部 BNC 字时钟源时：
-
将外部时钟源连接到 Horizon 字时钟输入。
-
在 Hardware Settings 中选择 External (Word Clock)。
-
确保外部时钟源与 Horizon 使用相同的采样率。
-
检查 Horizon 16 的 Status 视图，确认显示预期的采样率和数字时钟状态。
75 Ω 终端匹配
Horizon 16 提供可切换的 75 Ω 字时钟终端匹配。
当 Horizon 16 是 BNC 字时钟链路中最后一个或唯一的接收设备时，请启用 Word Clock Termination。可从 Horizon 16 前面板 Settings 视图更改 Word Clock Termination。
从前面板检查数字状态
在 Motion UI 上打开 Settings > Status，可检查：
-
当前采样率；
-
数字输入当前以 ADAT 还是 S/PDIF 运行；
-
数字输入时钟状态。
这样无需返回电脑即可快速检查数字系统。
