デジタルI/Oとクロック
デジタルオーディオ機器は共通のタイミング基準を共有する必要があります。誤ったクロックソースや一致していないサンプルレートを使用すると、クリックノイズ、ポップノイズ、歪み、または入力デジタル信号へのロック失敗が発生することがあります。
デジタルシステム全体で1台の機器をクロックマスターとして設定し、その他の接続機器がそのクロックへ同期するように構成してください。
クロックソース
Horizon Controlでは、次のクロックソースを選択できます。
-
Internal — Horizonシステムの内部クロックを使用します。
-
Digital 1 — HorizonをDigital 1に入力されるデジタル信号へ同期します。
-
Digital 2 — HorizonをDigital 2に入力されるデジタル信号へ同期します。
-
External (Word Clock) — Horizonシステムを外部BNCワードクロックソースへ同期します。
接続されたデジタルシステムへHorizonがタイミング基準を供給する場合はInternalを使用します。その光デジタルバンクへ入力されるデジタル信号にHorizonを同期する場合はDigital 1またはDigital 2を選択します。別のBNCワードクロックマスターへ同期する場合はExternal (Word Clock)を使用します。
Digital 1またはDigital 2をクロックソースとして使用する場合は、ソース機器がクロックマスターとして設定され、両方の機器が同じサンプルレートを使用していることを確認してください。
サンプルレート
選択したHorizonのサンプルレートは、接続されたHorizonシステム全体に適用されます。DAWセッションおよび接続されたデジタル機器も同じサンプルレートを使用してください。
対応サンプルレート：
-
44.1 kHz;
-
48 kHz;
-
88.2 kHz;
-
96 kHz;
-
176.4 kHz;
-
192 kHz.
Horizon Controlには、現在のクロックソースとサンプルレートがステータスインジケーターとして表示されます。いずれかのインジケーターをダブルクリックするとHardware Settingsが開きます。
ADATモード

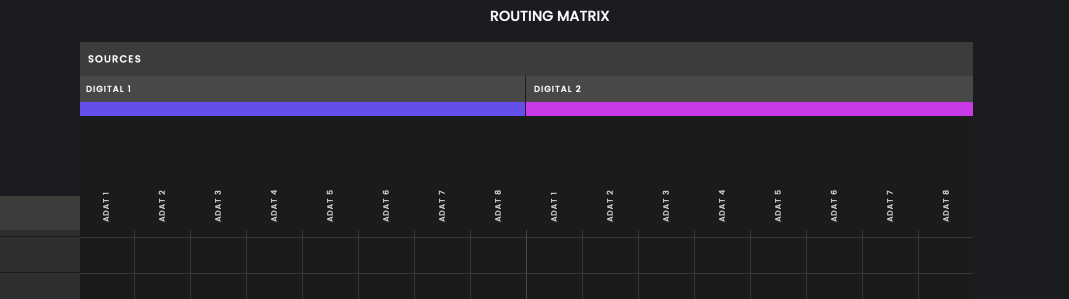

Horizon 16は、光デジタル入力×2と光デジタル出力×2を備えています。ADATモードでは、使用可能なチャンネル数がサンプルレートに応じて変化します。
以下の数値は、入力／出力それぞれに適用されます。
| サンプルレート | Digital 1 | Digital 2 | 片方向の合計チャンネル数 |
|---|---|---|---|
| 48 kHz | 8チャンネル | 8チャンネル | 16チャンネル |
| 96 kHz | 4チャンネル | 4チャンネル | 8チャンネル |
| 192 kHz | 2チャンネル | 2チャンネル | 4チャンネル |
高いサンプルレートでは、各デジタルポートの先頭側のチャンネルは使用できますが、後半のチャンネルは使用できなくなります。たとえば96 kHzでは、各デジタルポートのチャンネル1～4を使用できます。
S/PDIFモード

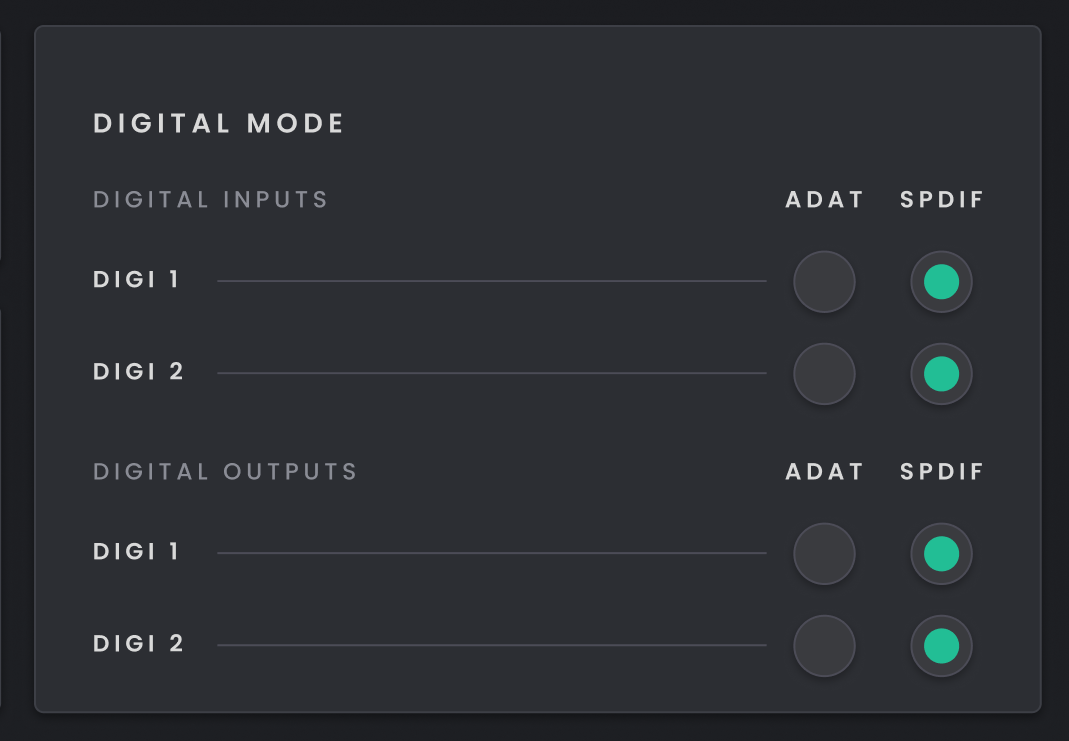

S/PDIFは2チャンネルのデジタルフォーマットです。Digital ModeでS/PDIFを選択すると、デジタル入出力1～2がHorizon Controlに表示され、Routing Matrixも選択したモードに合わせて更新されます。
S/PDIFは最大96 kHzのサンプルレートに対応します。
複数のHorizonデバイスをクロック同期する

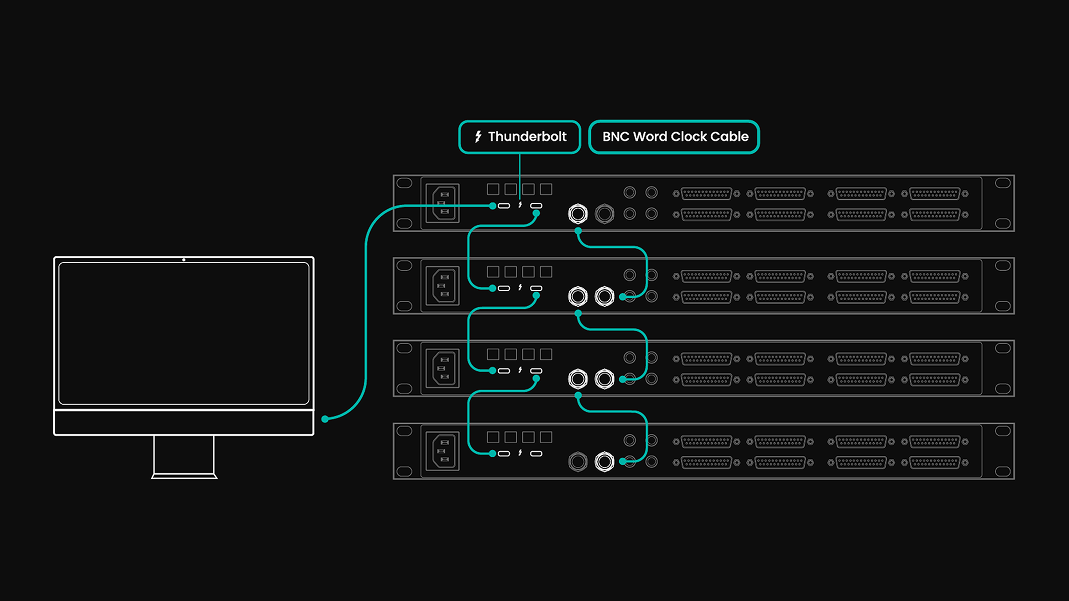

複数のHorizonデバイスをThunderboltで接続できますが、同期には別途BNCワードクロック接続が必要です。
PrimaryのHorizonデバイスはHorizon間チェーンで内部クロックを使用し、各SecondaryのHorizonデバイスへワードクロックを供給します。Thunderboltはデバイス間でホストオーディオ／データを伝送しますが、BNCワードクロック接続の代わりにはなりません。デジタルシステム全体でクロックマスターとして動作するデバイスは1台のみにしてください。
外部ワードクロックマスターを使用する
Horizonシステムを外部BNCワードクロックソースに同期させる場合：
-
外部クロックソースをHorizonのワードクロック入力に接続します。
-
Hardware SettingsでExternal (Word Clock)を選択します。
-
外部ソースとHorizonが同じサンプルレートを使用していることを確認します。
-
Horizon 16のStatus画面を確認し、想定したサンプルレートとデジタルクロック状態が表示されていることを確認します。
75 Ω終端
Horizon 16は切り替え可能な75 Ωワードクロック終端を備えています。
Horizon 16がBNCワードクロックチェーン内で最後、または唯一の受信デバイスである場合はWord Clock Terminationを有効にします。Word Clock TerminationはHorizon 16のフロントパネルSettings画面から変更できます。
フロントパネルでデジタル状態を確認する
Motion UIでSettings > Statusを開き、次を確認します：
-
現在のサンプルレート
-
デジタル入力がADATまたはS/PDIFのどちらで動作しているか
-
デジタル入力のクロック状態
コンピューターへ戻らなくても、デジタルシステムの状態をすばやく確認できます。
