Hardware Settingsと複数デバイス
Horizon 16 Monitor Settings。
接続デバイス、クロック、サンプルレート、アナログ動作レベル、デジタルモード、ルーティングなどHorizonシステム自体を設定する場合はHardware Settingsを使用します。現在のモニタリングパスに影響するコントロールは、隣接するMonitor Settingsで設定します。
複数のHorizonを使用する
Horizon Controlでは最大4台のHorizonデバイスを管理できます。最初のユニットをThunderboltでホストコンピューターへ接続し、そのユニットのもう一方のThunderboltポートから必要に応じて次のHorizonへ接続します。Horizon 32を4台使用したシステムでは、最大200 × 200 I/Oチャンネルを使用できます。
Thunderboltチェーンはホストオーディオ、データ、コントロールを伝送しますが、Horizonユニット間のクロック接続は行いません。複数台のHorizonシステムではBNCワードクロックも必要です。PrimaryのHorizonがタイミング基準を供給し、Secondaryユニットがそこからワードクロックを受け取ります。デジタルシステム全体でクロックマスターは1台のみにしてください。
複数のHorizonデバイスをデイジーチェーン接続する場合は、別途BNCワードクロックケーブルが必要です。

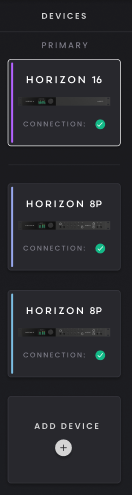

Thunderboltとワードクロックの接続が完了したら、Hardware SettingsでAdd Deviceを選択します。使用する接続済みユニットを選び、Saveを選択します。同一モデルが複数接続されている場合はIdentifyを使用して、追加する物理ユニットを確認します。その後Horizon Controlで、各製品名をそのまま使用するか任意の名前を入力してからシステムへ追加できます。
Horizon Control からデバイスを削除しても、以前の構成は消去されません。同じ Horizon を後で再接続して追加すると、その構成が呼び出されます。
Primary Horizonの選択
接続されたHorizonのうち、必ず1台がPrimaryデバイスになります。Primaryは現在のモニタリングシステムを制御し、Monitor Controller画面を提供するとともに、そのMonitor Controller Speaker LayoutソースをRouting Matrixで使用可能にします。同時にアクティブなモニタリングシステムを提供できるHorizonは1台のみです。
Horizon ControlでHardware Settings > Add Deviceを開きます。モニタリングに使用するHorizonを最初に追加すると、その機器がPrimaryになります。その後、ほかのHorizon機器を追加します。Primaryを変更するには、Horizon Controlから機器を削除し、新しいPrimaryを最初に追加してから残りの機器を追加し直してください。
以前の Primary のモニタリング構成は Horizon システムに保持されるため、後で再び Primary に設定すると、その設定が復元されます。
複数のHorizonを使用する場合は、PrimaryのBNCワードクロック出力を次の機器のワードクロック入力に接続します。Horizon Controlに表示された機器の順序に従ってBNC接続を続けてください。機器の順序を変更した場合は、BNC接続も合わせて変更します。クロック状態が黄色の場合は、ワードクロックの接続と設定を確認してください。
設定したデバイス順はMixerのFast Scroll Barでも使用されます。各Horizonに分かりやすい名前を付けると、大規模なシステムを操作しやすくなります。
システムおよびデバイス設定
グローバル設定
- Clock Source — Horizonがクロックマスターの場合はInternal、その光デジタルバンクへ入力されるデジタル信号に同期する場合はDigital 1またはDigital 2、別のBNCワードクロックソースに同期する場合はExternal (Word Clock)を選択します。SecondaryのHorizonデバイスには、PrimaryデバイスからのBNCワードクロックが必要です。
- Sample Rate — 44.1、48、88.2、96、176.4、192 kHz。DAWおよびその他の接続済みデジタル機器も同じサンプルレートに設定してください。

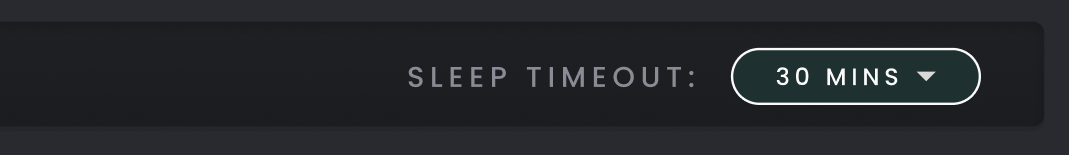

- Sleep Timeout — Never、5 minutes、15 minutes、30 minutes、1 hour、2 hoursから選択します。この設定は接続されたHorizonシステム全体に適用されます。
Horizon 16のアナログ基準レベル
Horizon 16のアナログ基準レベルはコネクターバンクごとに設定します。入力1～8、9～16、17～18は、それぞれ+18 dBまたは+24 dBに設定でき、接続するラインレベル機器の動作レベルに合わせられます。
出力グループ1～8、9～16、17～18でも、同様に+18 dBまたは+24 dBを選択できます。
これらのアナログ基準設定は物理I/Oの動作レベルを決定します。Monitor Settingsで設定するキャリブレーション済みモニターのReference Levelとは別の設定です。
デジタルモード

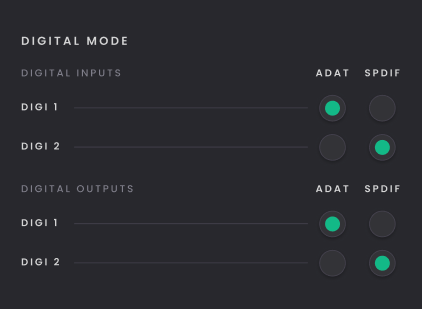

Digital Modeエリアでは、光デジタルのDigital 1およびDigital 2パスをADATまたはS/PDIFとして動作させるかを設定します。Horizon Controlは、選択したモードと現在のサンプルレートに合わせて使用可能なデジタルチャンネルとRouting Matrixを更新します。
ワードクロック終端
Horizon 16がBNCワードクロックチェーン内で最後、または唯一の受信デバイスである場合は75 Ω Word Clock Terminationを有効にします。クロック接続がさらに別の受信デバイスへ続く場合は、終端を無効のままにします。
Monitor Settings

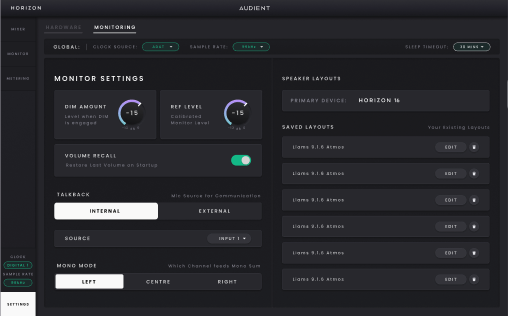

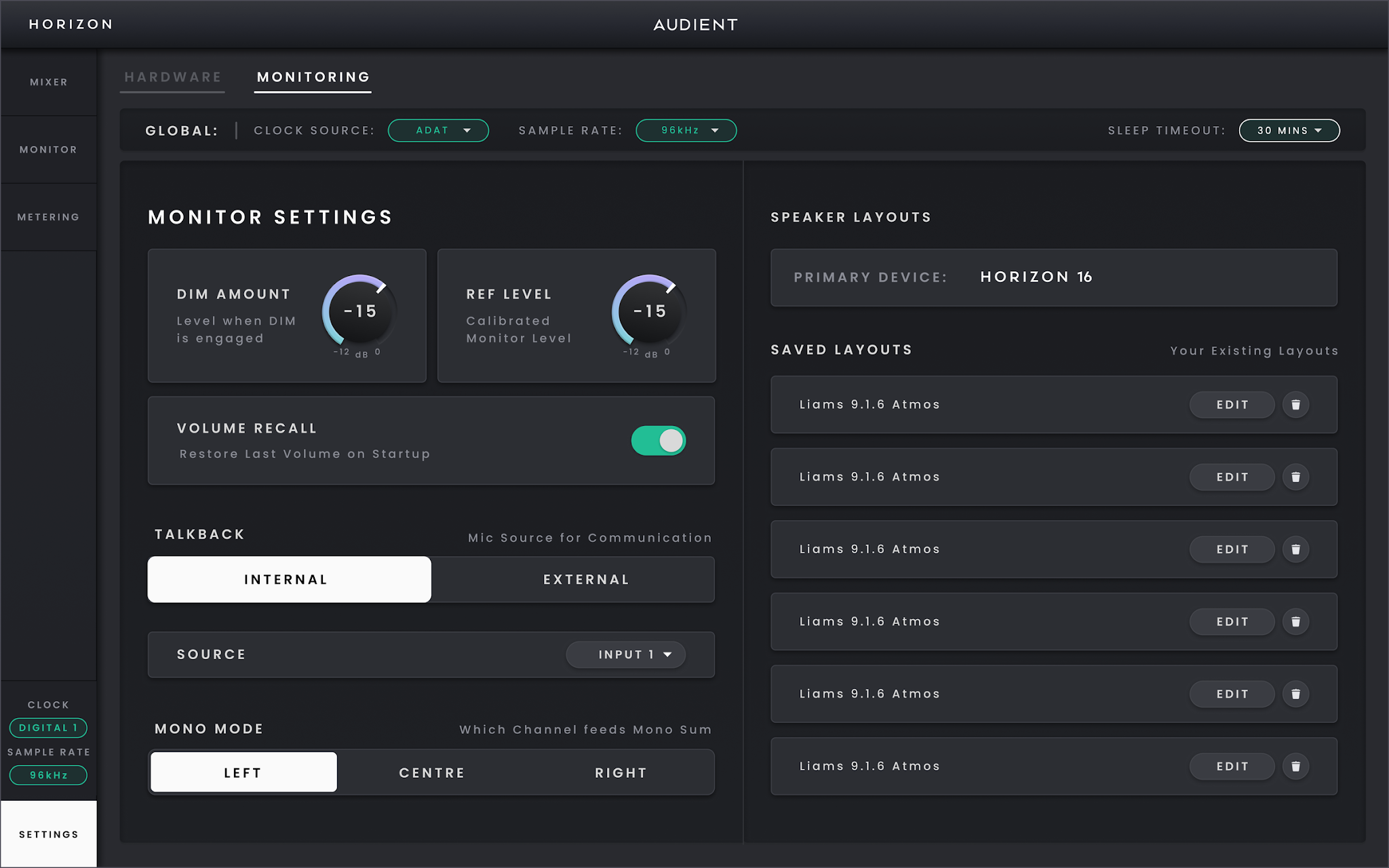

Monitor SettingsはPrimaryのHorizonデバイスに適用され、アナログI/Oの基準レベルではなく、モニターパスの動作を設定します。
- Dim Amount — Dimによる減衰量を−12 dB～0 dBで設定します。デフォルトは−10 dBです。
- Reference Level — キャリブレーション済みのモニターリスニングレベルを保存します。
- Volume Recall — 電源投入後、Horizon が Thunderbolt 経由でホストコンピューターに接続されると、以前のモニターボリュームを復元します。

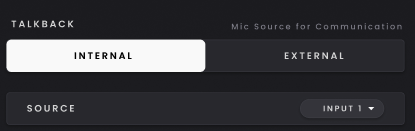

- Talkback — Horizon内蔵のトークバックマイクを使用します。
- Mono Mode — モノモニタリングに使用するLeft、Centre、Rightを選択します。

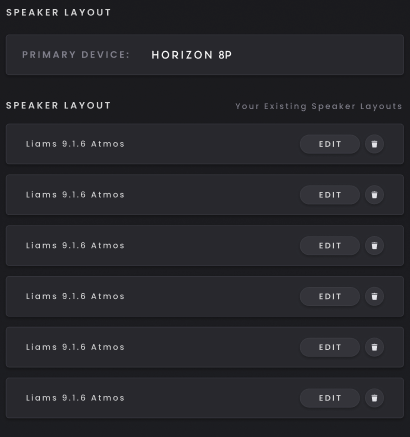

- Speaker Layouts — PrimaryのHorizonデバイスに保存されたLayoutの表示、編集、名前変更、削除を行います。最大6つのLayoutを保存できます。
