リアパネルと接続

Horizon 16リアパネル。

Horizon 16は、18系統のアナログ入力、18系統のアナログ出力に加え、光デジタルI/O、Thunderbolt、BNCワードクロックを備えています。

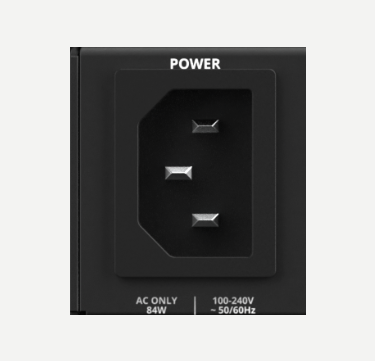

IEC電源

Horizon 16は、100～240 VAC、50/60 HzのIEC電源入力から電源を供給します。

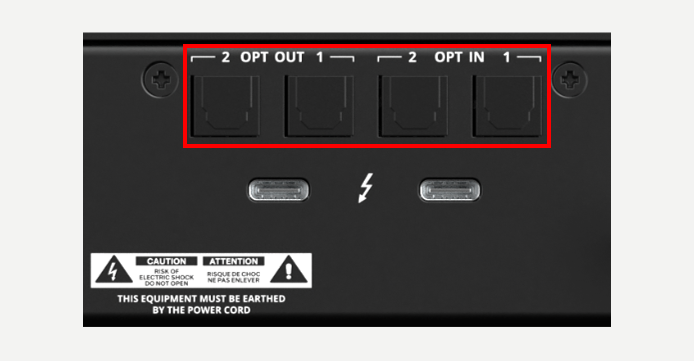

光デジタルI/O

光デジタル入力×2、光デジタル出力×2を備えています。

Hardware SettingsでADATまたはS/PDIFを選択します。Horizon ControlおよびRouting Matrixに表示されるデジタルチャンネル数は、選択したDigital Modeとサンプルレートに応じて変化します。

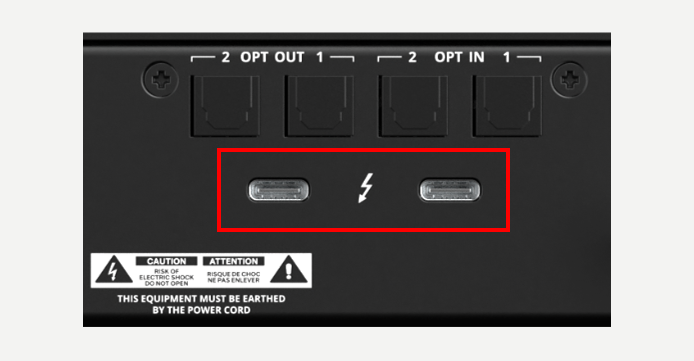

Thunderboltポート

2つのThunderboltポートがホストとのオーディオ／データ接続およびHorizonデバイスのデイジーチェーン接続を行います。

最初のHorizonデバイスをホストコンピューターへ接続し、そのデバイスのもう一方のThunderboltポートから次のHorizonデバイスへ接続します。チェーン内の以降のHorizonデバイスでは、どちらのThunderboltポートも使用できます。

Horizon Controlは1つのシステムで最大4台のHorizonデバイス接続に対応します。

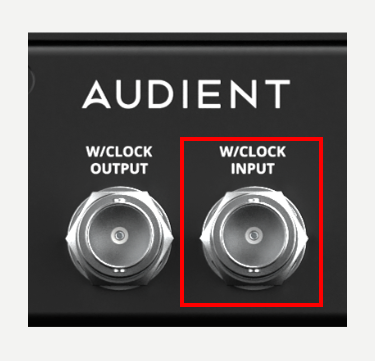

ワードクロック入力

External (Word Clock)を選択すると、BNCワードクロック入力を使用してHorizon 16を外部ワードクロックソースへ同期できます。

複数のHorizonデバイスを接続する場合、Horizon間のクロック構成の一部としてSecondaryのHorizonデバイスがPrimaryデバイスからワードクロックを受け取ります。

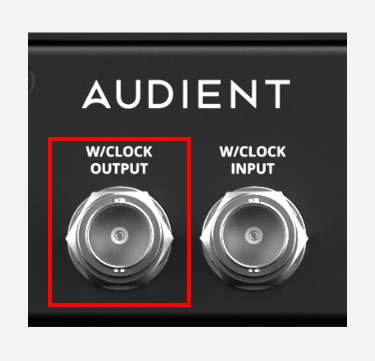

ワードクロック出力

BNCワードクロック出力から、別のHorizonデバイスまたは対応するデジタル機器へクロック信号を送信します。

Horizon 16のフロントパネルSettings画面から、75 Ω終端を切り替えられます。

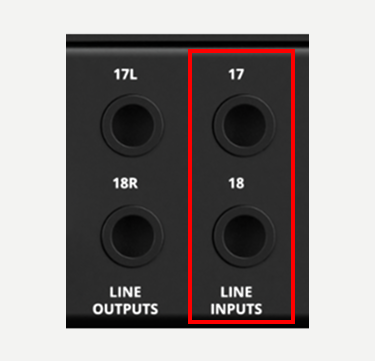

TRSライン入力17～18

2系統のTRSアナログライン入力がチャンネル17～18として使用できます。

Horizon Controlではアナログ入力チャンネル17～18として表示されます。

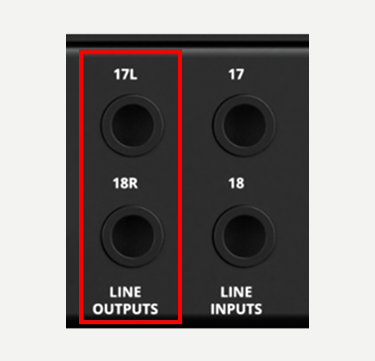

TRSライン出力17～18

チャンネル17～18の2系統のTRSアナログ出力は専用モニター出力です。

Horizon 16がPrimaryのモニタリングデバイスの場合、これらの専用モニター出力はRouting Matrix内でスピーカーアイコン付きで表示されます。

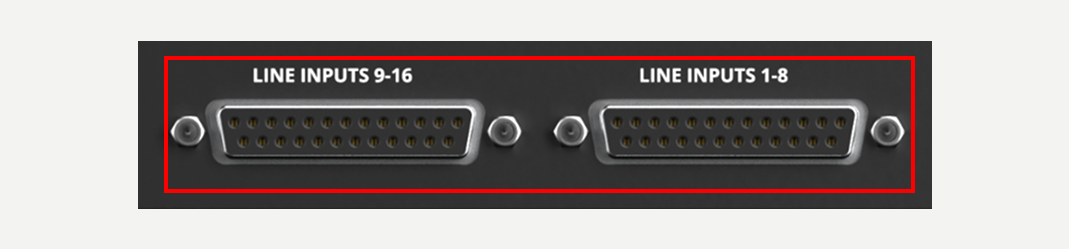

D-subライン入力1～16

2つのTascamフォーマットD-subコネクターにより、チャンネル1～16の16系統のアナログライン入力を使用できます。

16系統すべてのD-sub入力を同時に使用できます。

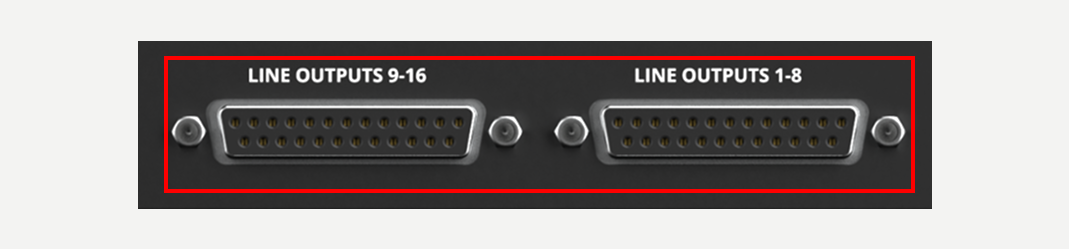

D-subライン出力1～16

2つのTascamフォーマットD-subコネクターにより、チャンネル1～16の16系統のアナログライン出力を使用できます。すべてのアナログD-sub入出力バンクはTascam/AES59ピン配列を使用します。チャンネル1 +/−/screen = 24/12/25、チャンネル2 = 10/23/11、チャンネル3 = 21/9/22、チャンネル4 = 7/20/8、チャンネル5 = 18/6/19、チャンネル6 = 4/17/5、チャンネル7 = 15/3/16、チャンネル8 = 1/14/2です。Pin 13は未使用です。バランス仕様のアナログTascam規格DB25ケーブル、マルチケーブル（loom）、またはブレイクアウトケーブルを使用してください。

16系統すべてのD-sub出力を同時に使用できます。
