후면 패널 및 연결

Horizon 16 후면 패널.

Horizon 16은 18개의 아날로그 입력과 18개의 아날로그 출력, 광 디지털 I/O, Thunderbolt 및 BNC 워드 클록을 제공합니다.

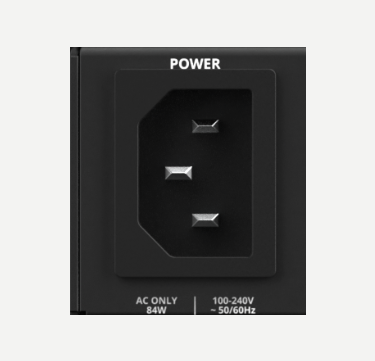

IEC 전원

Horizon 16은 100–240 VAC, 50/60 Hz IEC 전원 입력으로 작동합니다.

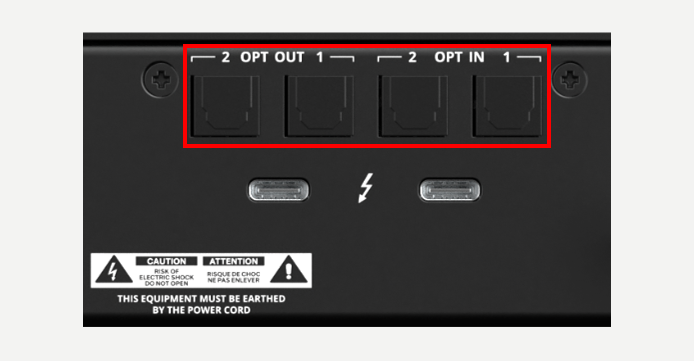

광 디지털 I/O

광 디지털 입력 2개와 광 디지털 출력 2개가 제공됩니다.

Hardware Settings에서 ADAT 또는 S/PDIF를 선택합니다. Horizon Control과 Routing Matrix에 표시되는 디지털 채널 수는 선택한 Digital Mode와 샘플 레이트에 따라 달라집니다.

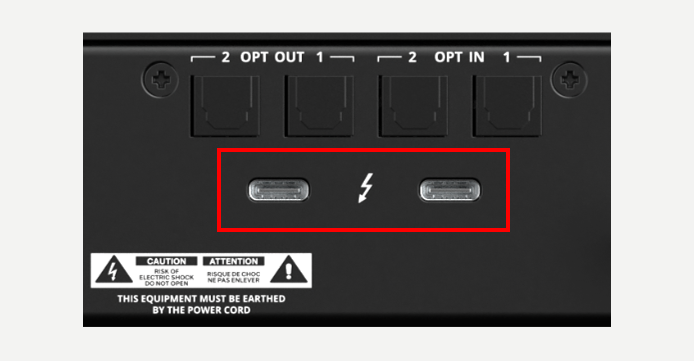

Thunderbolt 포트

Thunderbolt 포트 2개는 호스트 오디오/데이터 연결과 Horizon 장치 데이지 체인 연결을 제공합니다.

첫 번째 Horizon 장치를 호스트 컴퓨터에 연결한 다음 해당 장치의 두 번째 Thunderbolt 포트를 사용하여 다음 Horizon 장치를 연결합니다. 체인의 이후 Horizon 장치에서는 어느 Thunderbolt 포트든 사용할 수 있습니다.

Horizon Control은 하나의 시스템에서 연결된 Horizon 장치를 최대 4대까지 지원합니다.

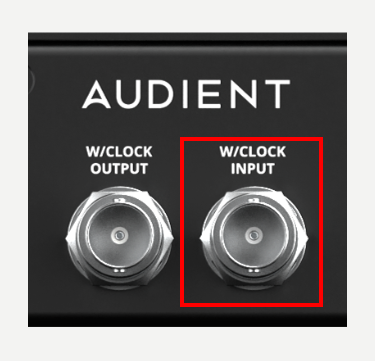

워드 클록 입력

External (Word Clock)을 선택하면 BNC 워드 클록 입력을 통해 Horizon 16을 외부 워드 클록 소스에 동기화할 수 있습니다.

여러 Horizon 장치를 함께 연결하면 Horizon 간 클로킹 구성의 일부로 Secondary Horizon 장치가 Primary 장치에서 워드 클록을 수신합니다.

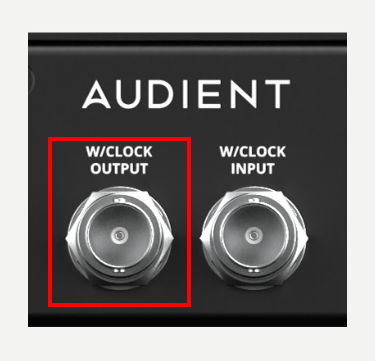

워드 클록 출력

BNC 워드 클록 출력은 다른 Horizon 장치 또는 호환되는 디지털 장비로 클록 신호를 전송합니다.

전환 가능한 75 Ω 터미네이션은 Horizon 16 전면 패널 Settings 화면에서 설정할 수 있습니다.

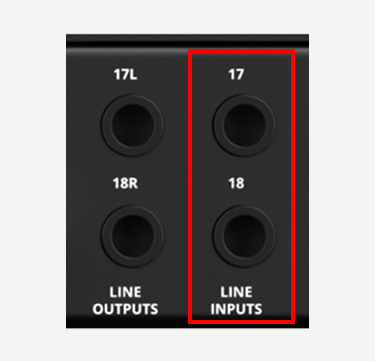

TRS 라인 입력 17–18

TRS 아날로그 라인 입력 2개가 채널 17–18을 제공합니다.

Horizon Control에서는 아날로그 입력 채널 17–18로 표시됩니다.

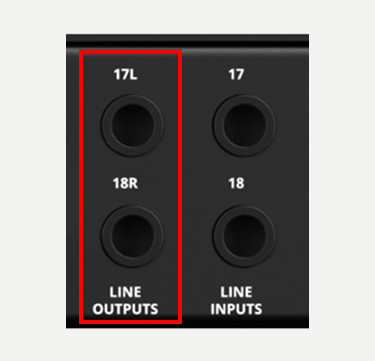

TRS 라인 출력 17–18

채널 17–18의 TRS 아날로그 출력 2개는 전용 모니터 출력입니다.

Horizon 16이 Primary 모니터링 장치일 때 이러한 전용 모니터 출력은 Routing Matrix에서 스피커 아이콘으로 표시됩니다.

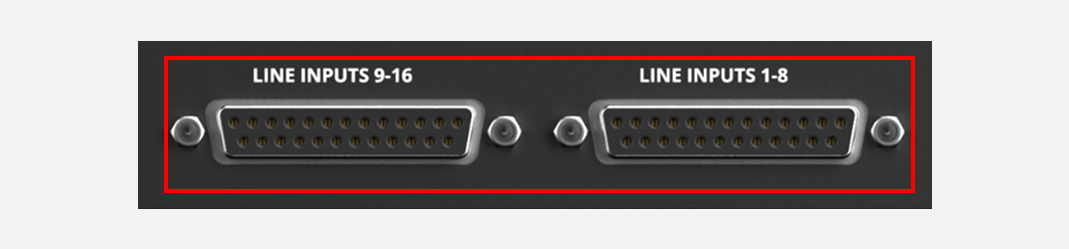

D-sub 라인 입력 1–16

Tascam 형식 D-sub 커넥터 2개가 아날로그 라인 입력 16개, 채널 1–16을 제공합니다.

16개의 D-sub 입력을 모두 동시에 사용할 수 있습니다.

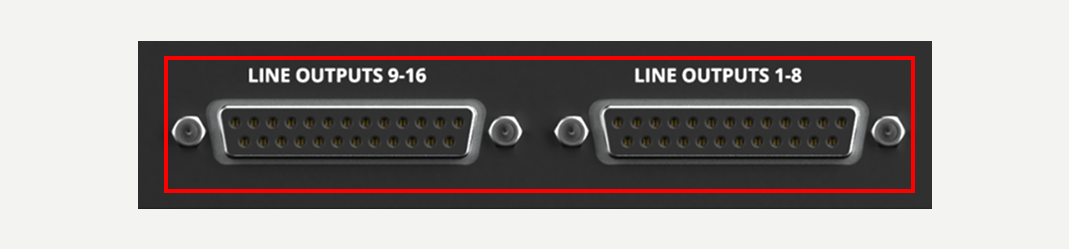

D-sub 라인 출력 1–16

Tascam 형식 D-sub 커넥터 2개가 아날로그 라인 출력 16개, 채널 1–16을 제공합니다. 모든 아날로그 D-sub 입력 및 출력 뱅크는 Tascam/AES59 핀 배열을 사용합니다: 채널 1 +/−/실드 = 24/12/25; 채널 2 = 10/23/11; 채널 3 = 21/9/22; 채널 4 = 7/20/8; 채널 5 = 18/6/19; 채널 6 = 4/17/5; 채널 7 = 15/3/16; 채널 8 = 1/14/2. 핀 13은 사용하지 않습니다. 밸런스드 아날로그 Tascam 표준 DB25 케이블, 멀티코어 케이블 또는 브레이크아웃 케이블을 사용하십시오.

16개의 D-sub 출력을 모두 동시에 사용할 수 있습니다.
