전면 패널 및 Motion UI

Horizon 16 전면 패널

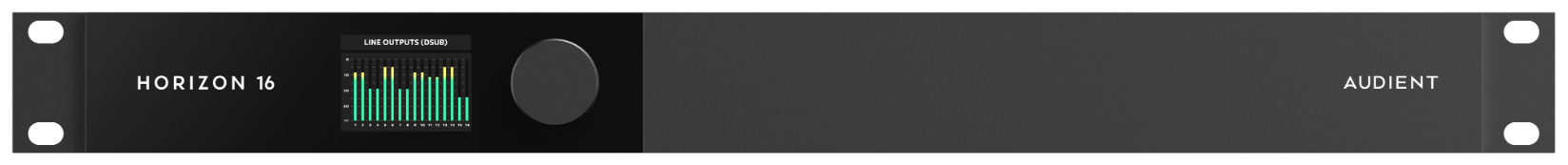

Horizon 16 전면 패널.

Horizon 16 전면 패널에는 Motion UI 디스플레이와 하나의 Control Wheel이 있습니다. Horizon 16에는 마이크 프리앰프 컨트롤이 없으므로 전면 패널 조작은 모니터링, 미터링, 상태 및 시스템 설정에 집중되어 있습니다.

미터링은 일반적인 대기 상태입니다. Horizon Control에서 모니터 레벨을 조정하거나 모니터링 기능을 변경하면 Motion UI에 관련 파라미터 또는 상태가 일시적으로 표시되고, 일정 시간 조작이 없으면 다시 미터링 화면으로 돌아갑니다.

최초 전원 켜기​

Horizon 16의 전원을 처음 켜면:

  1. 전원이 공급되면 Horizon 16이 자동으로 켜집니다.

  2. Motion UI에 시작 애니메이션, Horizon 로고 및 Welcome 화면이 표시됩니다.

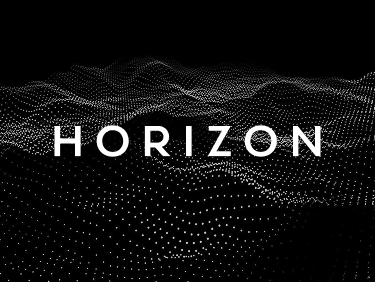

Horizon 16 Motion UI Horizon 시작 화면
  1. Control Wheel을 돌려 디스플레이 밝기를 설정합니다.
Horizon 16 Motion UI 최초 설정 밝기

  1. Control Wheel을 눌러 계속합니다.

  2. Horizon 16이 기본 스피커 출력 미터링 화면으로 열립니다.

Horizon 16 Motion UI 스테레오 스피커 출력 미터링

밝기 설정은 나중에 전면 패널 Settings에서 다시 변경할 수 있습니다.

모니터 레벨 조정하기​

Control Wheel을 돌려 지정된 모니터 출력의 레벨을 조정합니다. 시계 방향으로 돌리면 레벨이 올라가고 반시계 방향으로 돌리면 내려갑니다.

레벨을 조정하면 Motion UI가 일반 미터 화면에서 Output Summary로 전환됩니다. Output Summary에는 현재 청취 레벨과 함께 출력 미터링 및 모니터링 상태 정보가 표시됩니다.

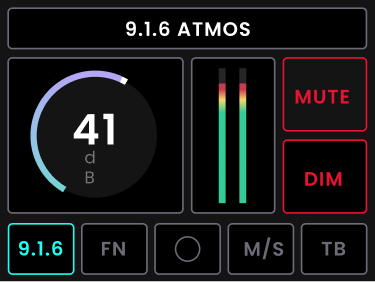

Horizon 16 Motion UI 9.1.6 Atmos 출력 요약

디스플레이에는 Horizon Control에서 제공되는 활성 모니터링 구성이 반영되며, 여기에는 활성 Monitor Profile, 해당 Speaker Layout 및 관련 모니터 기능의 상태가 포함됩니다.

모니터링 상태 피드백​

모니터링 기능은 Horizon Control에서 제어하며 해당 상태가 Motion UI에 반영됩니다. Horizon 16에는 이러한 기능을 위한 별도의 전면 패널 버튼이 없습니다.

Motion UI는 다음 상태에 대해 임시 상태 피드백을 표시할 수 있습니다:

  • Mute;

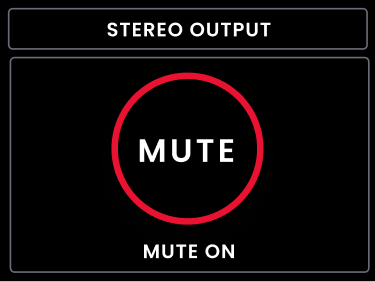

Horizon 16 Motion UI Mute ON 상태
  • Dim;
Horizon 16 Motion UI Dim ON 상태

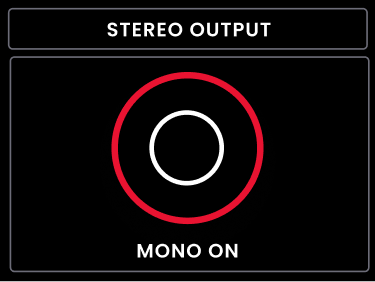

  • Mono;
Horizon 16 Motion UI Mono ON 상태
  • Mid/Side / 극성 상태;
Horizon 16 Motion UI Mid/Side ON 상태
  • Talkback;

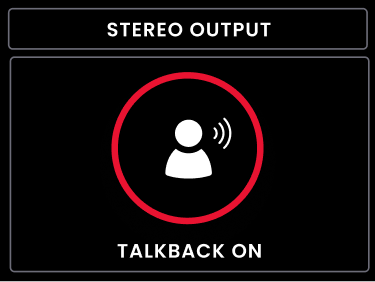

Horizon 16 Motion UI Talkback ON 상태

예를 들어 Horizon Control에서 Mute 상태를 변경하면 MUTE ON 또는 MUTE OFF 상태 화면이 일시적으로 표시됩니다. Dim, Mono, 극성/Mid-Side 및 Talkback과 같이 지원되는 소프트웨어 모니터링 상태에도 동일한 임시 ON/OFF 피드백이 사용됩니다. 임시 상태 화면이 표시된 후 Motion UI는 일반 미터링 화면으로 돌아갑니다.

Horizon 16에는 별도의 물리적 Function 버튼이 없습니다.

미터링 페이지​

Control Wheel을 반복해서 눌러 사용 가능한 입력 및 출력 미터 화면을 순서대로 전환합니다.

Horizon 16은 전면 패널에서 다음 항목의 미터링을 제공합니다:

  • 메인 모니터 출력;

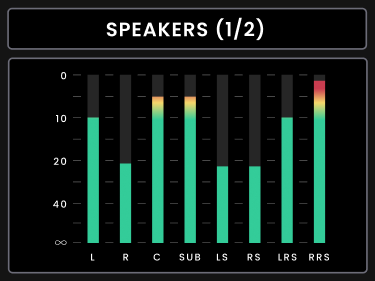

Horizon 16 Motion UI 멀티채널 스피커 미터
  • D-sub 라인 입력 1–16;

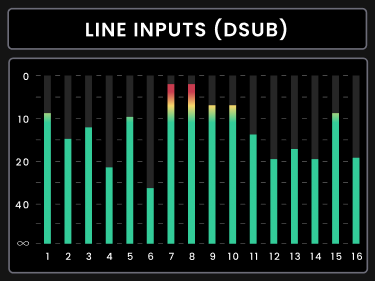

Horizon 16 Motion UI D-sub 라인 입력 1–16 미터
  • TRS 라인 입력 17–18;
Horizon 16 Motion UI 라인 입력 17–18 미터
  • Digital Inputs 1;

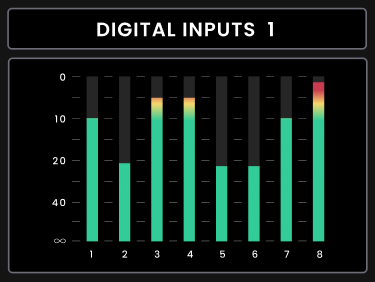

Horizon 16 Motion UI Digital Input 1 미터
  • Digital Inputs 2;

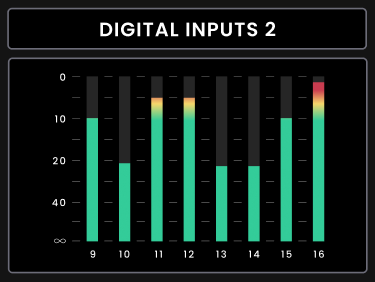

Horizon 16 Motion UI Digital Input 2 미터

Motion UI는 페이지당 최대 8개의 미터를 표시합니다. 8채널을 초과하는 미터 그룹은 여러 페이지로 나뉘어 표시됩니다.

Control Wheel을 돌리면 사용 가능한 미터 페이지가 순서대로 전환되어 컴퓨터에서 Horizon Control을 열지 않고도 사용 가능한 입력 및 출력 미터를 확인할 수 있습니다.

전면 패널 Settings 열기​

Control Wheel을 3초 동안 길게 눌러 Settings를 엽니다.

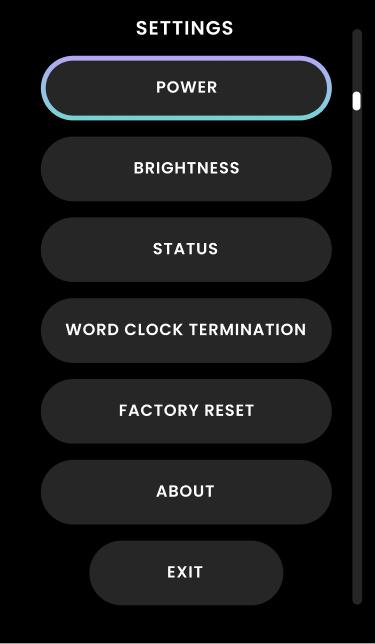

Horizon 16 Motion UI Settings 메뉴

Control Wheel을 돌려 메뉴를 이동하고 눌러 강조 표시된 옵션을 선택합니다.

Option설명
PowerHorizon 16의 전원을 끕니다. Settings에서 장치의 전원을 끈 경우 Control Wheel을 한 번 짧게 눌렀다 떼어 다시 켭니다.
BrightnessMotion UI와 전면 패널 LED의 밝기를 조정합니다.
Status샘플 레이트, 디지털 입력 형식 및 디지털 입력 클록 상태를 표시합니다.
Word Clock Termination75 Ω 워드 클록 터미네이션을 활성화하거나 비활성화합니다.
Factory ResetHorizon 16 하드웨어 설정을 공장 출하 상태로 복원합니다.
About제품 이름, 시리얼 번호, FPGA 버전, Horizon 펌웨어, 전면 패널 펌웨어 및 저작권 정보를 표시합니다.

전원​

Horizon 16 Motion UI 전원 종료 확인 대화상자

전면 패널 Settings에서 Power를 선택하여 Horizon 16의 전원을 끕니다. Control Wheel을 사용하여 전원 종료 동작을 확인합니다. 전원을 끈 후에는 Control Wheel을 한 번 짧게 눌렀다 떼어 장치를 다시 켭니다.

Brightness​

Horizon 16 Motion UI 밝기 조정

Brightness를 열고 Control Wheel을 사용하여 Motion UI와 전면 패널 LED 밝기를 변경합니다. 화면의 컨트롤을 사용하여 새 설정을 Save하거나 변경을 Cancel합니다.

Status​

Horizon 16 Motion UI Status, 샘플 레이트 및 디지털 입력

Status 화면은 디지털 연결을 확인할 때 유용합니다. 현재 샘플 레이트, 선택된 디지털 입력 형식 및 디지털 입력이 정상적으로 클로킹되고 있는지 여부를 표시합니다.

Word Clock Termination​

Horizon 16 Motion UI 워드 클록 터미네이션

Word Clock Termination을 사용하여 Horizon 16의 75 Ω BNC 터미네이션을 활성화하거나 비활성화합니다. Horizon 16이 BNC 워드 클록 체인의 마지막 수신 장치이거나 유일한 수신 장치인 경우 터미네이션을 활성화해야 합니다.

Factory Reset​

Horizon 16 Motion UI Factory Reset 확인

Factory Reset은 Horizon 16 하드웨어 설정을 공장 출하 상태로 복원합니다. 현재 하드웨어 구성을 삭제하려는 경우에만 사용하십시오.

About​

Horizon 16 Motion UI About 화면

About 페이지에서는 장치 식별 정보와 설치된 펌웨어 정보를 확인할 수 있습니다. 제품 이름, 시리얼 번호, FPGA 버전, Horizon 펌웨어, 전면 패널 펌웨어 및 저작권 정보가 표시됩니다.
