Panel frontal y Motion UI

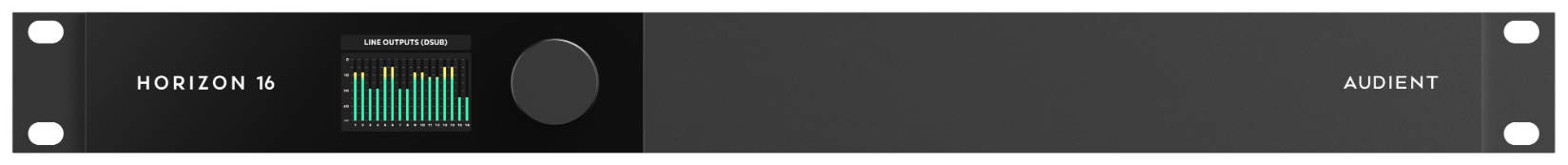

Panel frontal de Horizon 16.
El panel frontal de Horizon 16 contiene la pantalla Motion UI y un único Control Wheel. Horizon 16 no dispone de controles de preamplificador de micrófono; por tanto, el funcionamiento del panel frontal se centra en monitorización, Metering, estado y ajustes del sistema.
Metering es el estado normal en reposo. Cuando ajustas el nivel de monitorización o cambias una función de monitorización en Horizon Control, Motion UI muestra temporalmente el parámetro o estado correspondiente y, tras un periodo de inactividad, vuelve al Metering.
Primer encendido
La primera vez que se enciende Horizon 16:
- Al aplicar la alimentación de red, Horizon 16 se enciende automáticamente.

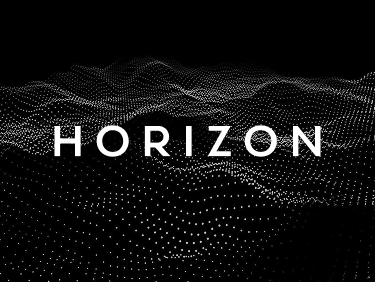

- Motion UI muestra la animación de inicio, el logotipo Horizon y la pantalla Welcome.
- Gira el Control Wheel para ajustar el brillo de la pantalla.
- Pulsa el Control Wheel para continuar.
- Horizon 16 abre la vista predeterminada de Metering de salida de altavoces.
El ajuste de brillo puede modificarse posteriormente desde Settings en el panel frontal.
Ajustar el nivel de monitorización
Gira el Control Wheel para ajustar el nivel de las salidas de monitorización designadas. Gira en sentido horario para aumentar el nivel y en sentido antihorario para reducirlo.

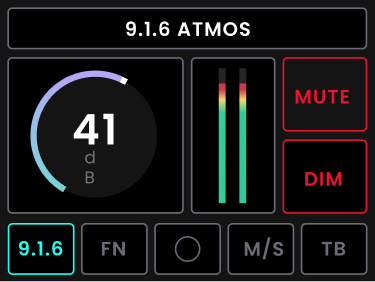

En cuanto se ajusta el nivel, Motion UI cambia de la vista normal de medidores a Output Summary. Output Summary muestra el nivel de escucha actual junto con el Metering de salida y la información sobre el estado de monitorización.
La pantalla refleja la configuración de monitorización activa proporcionada por Horizon Control, incluido el Monitor Profile activo, su Speaker Layout y el estado de las funciones de monitorización correspondientes.
Información de estado de monitorización
Las funciones de monitorización se controlan desde Horizon Control y su estado se refleja en Motion UI. Horizon 16 no dispone de botones independientes en el panel frontal para estas funciones.
Motion UI puede mostrar temporalmente información de estado para:
- Mute;
- Dim;
- Mono;
- Mid/Side / estado de polaridad;

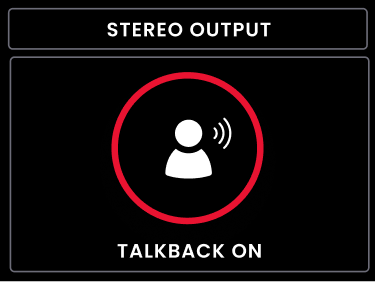

- Talkback;

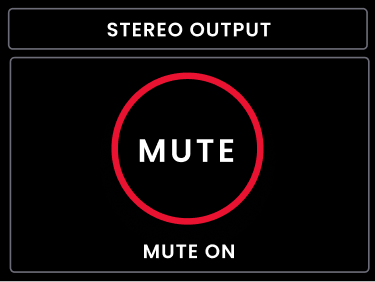

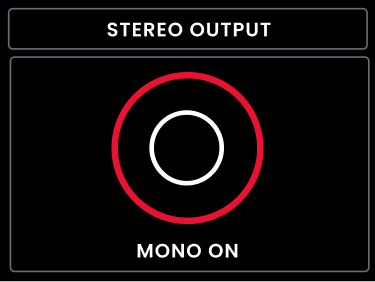

Por ejemplo, al cambiar Mute en Horizon Control se muestra temporalmente la pantalla MUTE ON o MUTE OFF. La misma indicación temporal de activado/desactivado se utiliza para estados de monitorización de software compatibles como Dim, Mono, polaridad/Mid-Side y Talkback. Después de mostrar la pantalla temporal de estado, Motion UI vuelve a la vista normal de Metering.
Horizon 16 no dispone de un botón Function físico independiente.
Páginas de Metering
Pulsa repetidamente el Control Wheel para recorrer las vistas de medidores de entrada y salida disponibles.
Horizon 16 ofrece Metering en el panel frontal para:

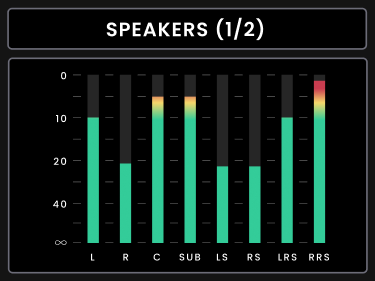

- salidas principales de monitorización;

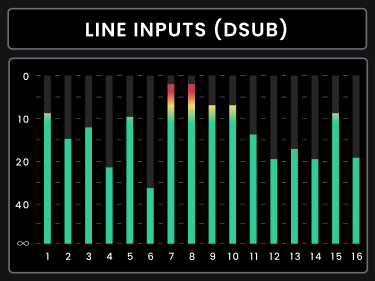

- entradas de línea D-sub 1–16;
- entradas de línea TRS 17–18;

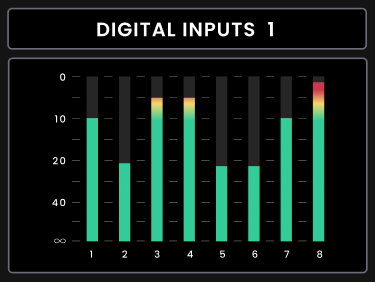

- Digital Inputs 1;

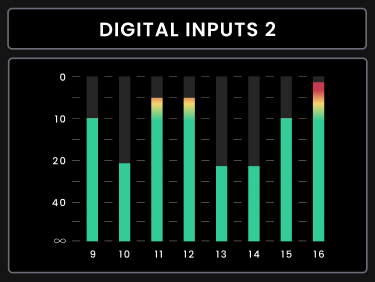

- Digital Inputs 2;
Motion UI muestra un máximo de ocho medidores por página. Los grupos de medidores con más de ocho canales se dividen en varias páginas.
El Control Wheel recorre secuencialmente las páginas de medidores disponibles, lo que permite comprobar los medidores de entrada y salida disponibles sin abrir Horizon Control en el ordenador.

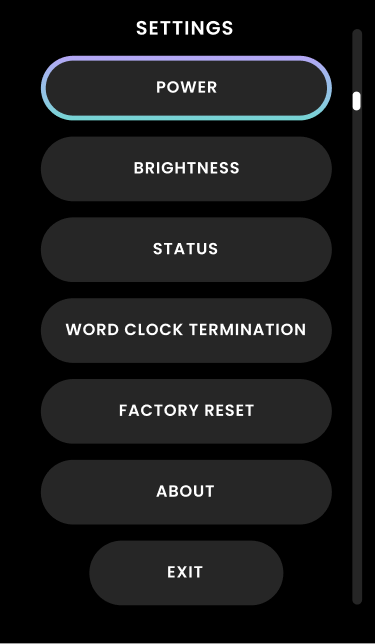

Abrir Settings desde el panel frontal
Mantén pulsado el Control Wheel durante tres segundos para abrir Settings.
Gira el Control Wheel para desplazarte por el menú y púlsalo para seleccionar la opción resaltada.
| Opción | Descripción |
|---|---|
| Power | Apaga Horizon 16. Si la unidad se ha apagado desde Settings, pulsa brevemente el Control Wheel y suéltalo para volver a encenderla. |
| Brightness | Ajusta el brillo de Motion UI y de los LED del panel frontal. |
| Status | Muestra la frecuencia de muestreo, el formato de entrada digital y el estado del clock de entrada digital. |
| Word Clock Termination | Activa o desactiva la terminación de word clock de 75 Ω. |
| Factory Reset | Restablece los ajustes de hardware de Horizon 16 a los valores de fábrica. |
| About | Muestra el nombre del producto, número de serie, versión de FPGA, firmware de Horizon, firmware del panel frontal e información de copyright. |
Power
Selecciona Power en Settings del panel frontal para apagar Horizon 16. El Control Wheel se utiliza para confirmar el apagado. Una vez apagada la unidad, pulsa brevemente el Control Wheel y suéltalo para volver a encenderla.
Brightness
Abre Brightness para modificar el brillo de Motion UI y de los LED del panel frontal con el Control Wheel. Utiliza los controles en pantalla para Save el nuevo ajuste o Cancel el cambio.
Status
La vista Status resulta útil para comprobar conexiones digitales. Muestra la frecuencia de muestreo actual, el formato de entrada digital seleccionado y si las entradas digitales están correctamente sincronizadas.
Word Clock Termination
Utiliza Word Clock Termination para activar o desactivar la terminación BNC de 75 Ω de Horizon 16. Cuando Horizon 16 sea el último o único dispositivo receptor de una cadena de word clock BNC, la terminación debe estar activada.
Factory Reset
Factory Reset restaura los ajustes de hardware de Horizon 16 a su estado de fábrica. Utilízalo únicamente cuando quieras descartar la configuración de hardware actual.
About
La página About identifica la unidad y la información del firmware instalado. Muestra el nombre del producto, número de serie, versión de FPGA, firmware de Horizon, firmware del panel frontal e información de copyright.
