Panel posterior y conexiones
Panel trasero de Horizon 16.
Horizon 16 ofrece 18 entradas analógicas y 18 salidas analógicas, además de E/S digital óptica, Thunderbolt y word clock BNC.

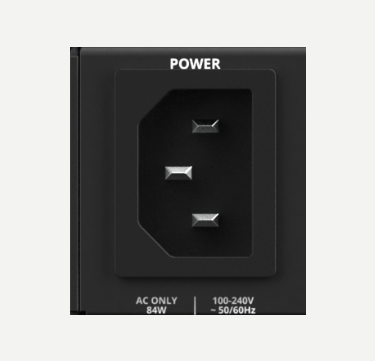

Alimentación IEC
Horizon 16 se alimenta mediante una entrada de red IEC de 100–240 VAC, 50/60 Hz.

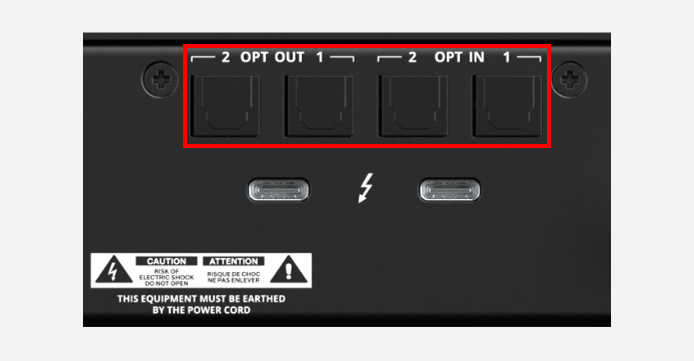

E/S digital óptica
Se incluyen dos entradas digitales ópticas y dos salidas digitales ópticas.
Selecciona ADAT o S/PDIF en Hardware Settings. El número de canales digitales que se muestra en Horizon Control y Routing Matrix cambia según el Digital Mode y la frecuencia de muestreo seleccionados.

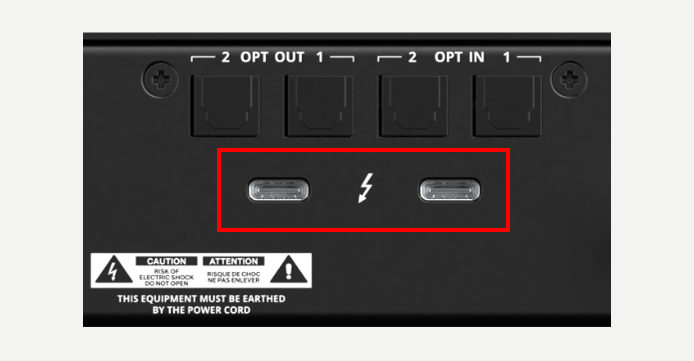

Puertos Thunderbolt
Dos puertos Thunderbolt proporcionan la conexión de audio/datos con el host y permiten encadenar dispositivos Horizon.
Conecta el primer dispositivo Horizon al ordenador host y utiliza su segundo puerto Thunderbolt para conectar el siguiente dispositivo Horizon. En los dispositivos Horizon posteriores de la cadena puede utilizarse cualquiera de los dos puertos Thunderbolt.
Horizon Control admite hasta cuatro dispositivos Horizon conectados en un mismo sistema.

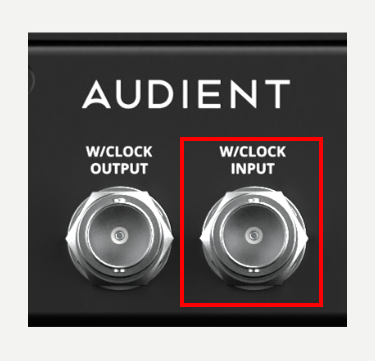

Entrada de word clock
La entrada de word clock BNC permite que Horizon 16 se sincronice con una fuente de word clock externa cuando se selecciona External (Word Clock).
Cuando se conectan varios dispositivos Horizon entre sí, los dispositivos Horizon secundarios reciben word clock del dispositivo Primary como parte de la configuración de sincronización Horizon a Horizon.

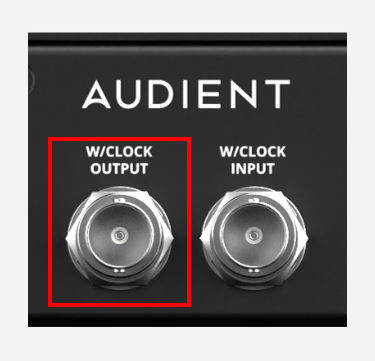

Salida de word clock
La salida de word clock BNC envía una señal de clock a otro dispositivo Horizon o a un equipo digital compatible.
La terminación conmutable de 75 Ω está disponible en la vista Settings del panel frontal de Horizon 16.

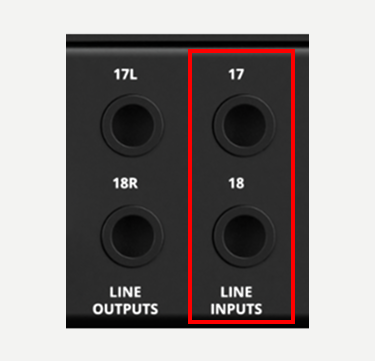

Entradas de línea TRS 17–18
Dos entradas de línea analógicas TRS proporcionan los canales 17–18.
Aparecen como canales de entrada analógica 17–18 en Horizon Control.

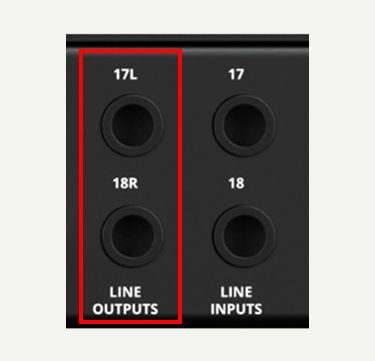

Salidas de línea TRS 17–18
Las dos salidas analógicas TRS de los canales 17–18 son salidas de monitorización dedicadas.
Cuando Horizon 16 es el dispositivo de monitorización Primary, estas salidas de monitorización dedicadas se identifican con iconos de altavoz en Routing Matrix.

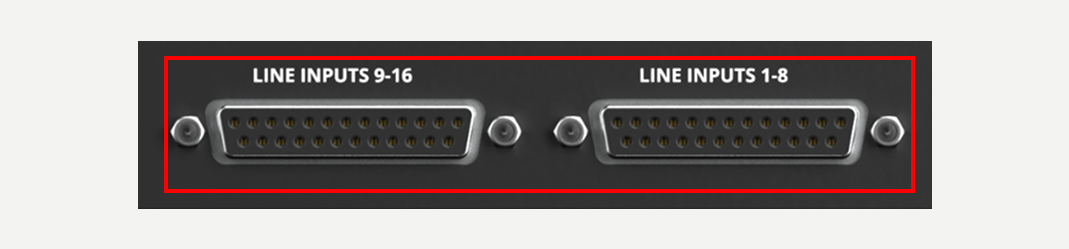

Entradas de línea D-sub 1–16
Dos conectores D-sub con formato Tascam proporcionan 16 entradas de línea analógicas, canales 1–16.
Las 16 entradas D-sub pueden utilizarse simultáneamente.

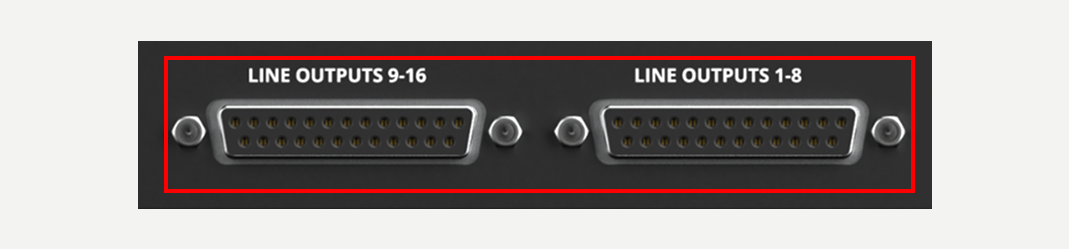

Salidas de línea D-sub 1–16
Dos conectores D-sub con formato Tascam proporcionan 16 salidas de línea analógicas, canales 1–16. Cada banco de entradas y salidas D-sub analógicas utiliza el pinout Tascam/AES59: canal 1 +/−/pantalla = 24/12/25; canal 2 = 10/23/11; canal 3 = 21/9/22; canal 4 = 7/20/8; canal 5 = 18/6/19; canal 6 = 4/17/5; canal 7 = 15/3/16; canal 8 = 1/14/2. El pin 13 no se utiliza. Utiliza cables DB25 analógicos balanceados, mazos de cables o cables breakout conforme al estándar Tascam.
Las 16 salidas D-sub pueden utilizarse simultáneamente.
