Mixer 및 채널 스트립

Horizon 16 Mixer 및 채널 스트립

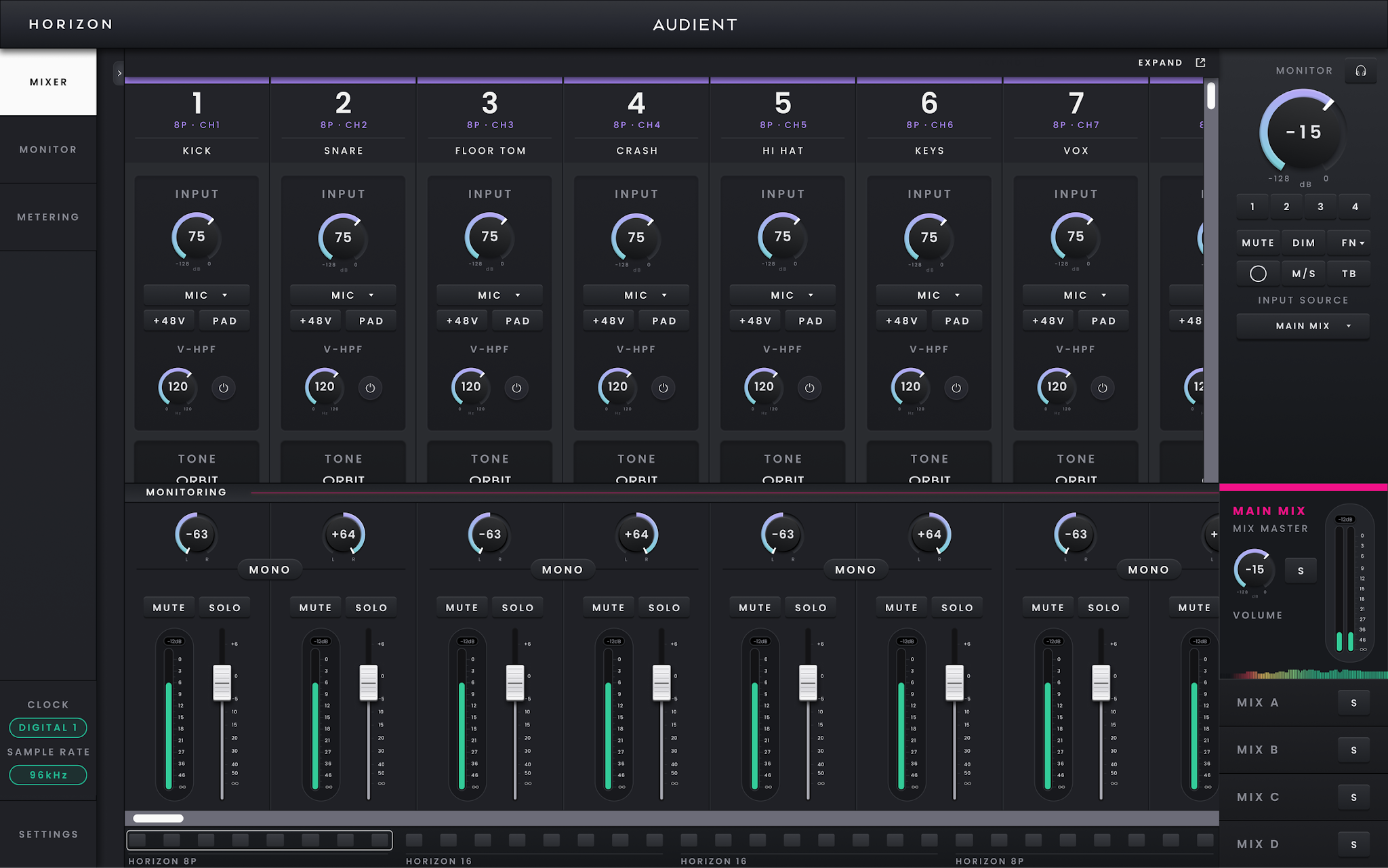

Horizon Control Mixer.

Mixer는 Horizon Control의 주요 작업 영역입니다. Horizon 16 입력, 컴퓨터 재생 및 저지연 모니터링을 한곳에 모아 DAW에 녹음되는 레벨을 변경하지 않고 필요한 모니터링 밸런스를 만들 수 있습니다.

Horizon Control에서 작업하기​

Horizon Control을 실행하면 Mixer가 열립니다. 해당 기능을 더 넓게 확인해야 할 때는 측면 탐색 메뉴를 사용하여 전용 Monitor 또는 Metering 화면으로 이동하고 장치, 클로킹 및 라우팅 구성은 Hardware Settings를 엽니다.

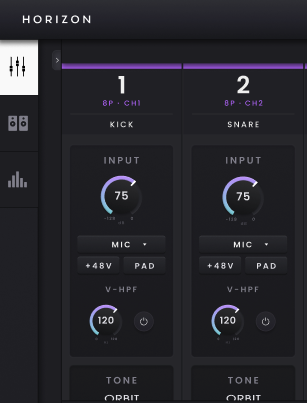

Horizon 16 Mixer 및 채널 스트립, Horizon Control에서 작업하기 Horizon 16 Mixer 및 채널 스트립, Horizon Control에서 작업하기

작업 중에도 현재 Clock Source와 샘플 레이트는 계속 표시됩니다. 변경해야 할 때는 두 상태 표시기 중 하나를 더블 클릭합니다.

여러 Horizon 장치로 구성된 시스템에서 Mixer는 각 장치의 채널을 함께 그룹화하고 Hardware Settings에서 설정한 장치 순서를 따릅니다. Mixer 아래의 Fast Scroll Bar를 사용하면 많은 채널을 더 빠르게 이동할 수 있으며 색상 구분을 통해 각 채널이 어느 하드웨어에 속하는지 확인할 수 있습니다.

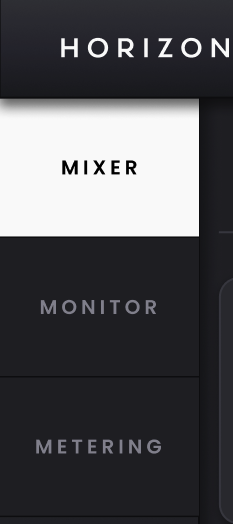

Horizon 16 Mixer 및 채널 스트립, Horizon Control에서 작업하기

Horizon 16 채널 이해하기​

각 채널 스트립은 Horizon 모니터링 시스템에서 사용할 수 있는 소스를 나타냅니다. 스트립 상단에는 채널 번호, 해당 채널이 속한 Horizon 장치 및 하드웨어 채널, 채널 이름이 표시됩니다.

Horizon 16 Mixer 및 채널 스트립, Horizon 16 채널 이해하기

이름을 더블 클릭하면 기본 라벨을 Synth, Mix Stem 또는 Playback처럼 세션에 유용한 이름으로 바꿀 수 있습니다.

Horizon 16은 16개의 D-sub 라인 입력과 2개의 TRS 라인 입력을 제공하며 선택한 Digital Mode와 샘플 레이트에 따라 추가 디지털 입력을 사용할 수 있습니다. 또한 호스트 컴퓨터에서 34개의 Virtual Channels를 제공하며 기본적으로 17개의 스테레오 페어로 표시됩니다.

Horizon 16은 라인 레벨 인터페이스이므로 아날로그 채널 스트립에는 마이크 프리앰프 컨트롤이 없습니다. D-sub 입력 1–16과 TRS 입력 17–18은 이름 지정, 미터링 및 모니터링 믹스에 사용할 수 있는 라인 레벨 소스로 Mixer에 들어옵니다. 아날로그 입력 레벨은 Mixer 채널 스트립에서 조정하지 않습니다.

모니터 믹스 구성하기​

각 채널 스트립의 아래쪽 부분은 모니터링 경로만 제어합니다. 이는 녹음 경로와 의도적으로 분리되어 있습니다. 모니터링 페이더를 움직이거나 Pan을 변경하거나 채널을 Mute 또는 Solo하면 DAW로 전송되는 입력 레벨은 변경하지 않고 활성 Main 또는 Independent Mix에서 들리는 신호만 변경됩니다.

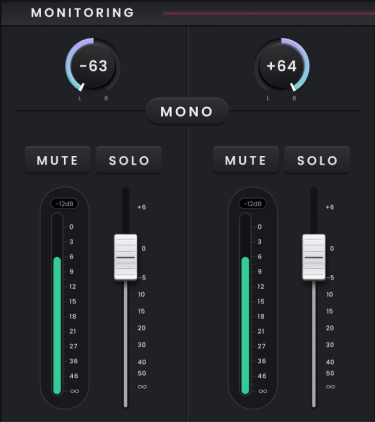

Horizon 16 Mixer 및 채널 스트립, 모니터 믹스 구성하기

페이더를 사용하여 현재 믹스의 채널 레벨을 설정하고 Pan으로 스테레오 필드의 위치를 조정하며 밸런스를 확인할 때 소스를 제거하거나 단독으로 듣고 싶다면 Mute 또는 Solo를 사용합니다. 필요한 경우 채널을 모노 또는 스테레오 페어로 사용할 수 있습니다. 모니터링 페이더의 범위는 −∞부터 +6 dB까지이며 기본값은 유니티입니다. 채널 미터는 별도의 스케일을 사용하며 최대 0 dBFS까지 표시합니다.

이러한 분리는 대규모 시스템에서 녹음하거나 트래킹할 때 특히 유용합니다. DAW에 도달하는 소스 레벨을 설정한 뒤에도 녹음 신호에 영향을 주지 않고 모니터링 밸런스를 계속 조정할 수 있습니다.

디지털 및 컴퓨터 재생 채널​

Horizon 16 Mixer 및 채널 스트립, 디지털 및 컴퓨터 재생 채널

디지털 입력은 아날로그 채널과 함께 표시되며 활성 ADAT 또는 S/PDIF 모드를 따릅니다. ADAT 모드에서는 샘플 레이트가 높아질수록 사용 가능한 채널 수가 줄어들며 Horizon Control이 Mixer를 업데이트하여 현재 사용할 수 있는 채널만 표시합니다.

컴퓨터 재생은 Virtual Channels로 표시됩니다. Horizon 16은 34개의 Virtual Channels를 제공하며 기본적으로 17개의 스테레오 페어로 표시되고 필요에 따라 모노로 변경할 수 있습니다. 이를 사용하여 DAW 리턴 또는 다른 컴퓨터 재생 신호를 물리적 아날로그 및 디지털 입력과 함께 Horizon 모니터링 시스템으로 가져올 수 있습니다.

Mixer에서도 Monitor Panel을 계속 사용할 수 있으므로 페이지를 벗어나지 않고 활성 모니터 레벨을 조정하고 Main Mix와 Independent Mixes 사이를 전환할 수 있습니다. 동일한 상태가 전용 Monitor 화면에도 반영됩니다.
