디지털 I/O 및 클로킹

디지털 오디오 장치는 공통 타이밍 기준을 공유해야 합니다. Clock Source가 잘못되었거나 샘플 레이트가 일치하지 않으면 클릭, 팝, 왜곡이 발생하거나 수신되는 디지털 신호에 Lock되지 않을 수 있습니다.

전체 디지털 시스템에서 하나의 장치가 Clock Master로 작동하고 연결된 다른 장치가 해당 장치에 동기화되도록 구성하십시오.

Clock Source​

Horizon 16 Digital I/O 및 Clocking, Clock Source

Horizon Control에서는 다음 Clock Source 옵션을 제공합니다:

  • Internal - Horizon 시스템의 내부 클록을 사용합니다.

  • Digital 1 - Digital 1로 들어오는 디지털 신호에 Horizon을 동기화합니다.

  • Digital 2 - Digital 2로 들어오는 디지털 신호에 Horizon을 동기화합니다.

  • External (Word Clock) - Horizon 시스템을 외부 BNC 워드 클록 소스에 동기화합니다.

Horizon이 연결된 디지털 시스템에 타이밍 기준을 제공할 때는 Internal을 사용합니다. 해당 광 디지털 뱅크로 수신되는 디지털 신호를 Horizon이 따라야 할 때는 Digital 1 또는 Digital 2를 선택합니다. Horizon이 별도의 BNC 워드 클록 마스터를 따라야 할 때는 External (Word Clock)을 사용합니다.

Digital 1 또는 Digital 2를 Clock Source로 사용할 때는 소스 장치가 Clock Master로 설정되어 있고 두 장치가 동일한 샘플 레이트를 사용하는지 확인하십시오.

샘플 레이트​

Horizon 16 Digital I/O 및 Clocking, 샘플 레이트

선택한 Horizon 샘플 레이트는 연결된 Horizon 시스템 전체에 전역으로 적용됩니다. DAW 세션과 연결된 모든 디지털 장비는 동일한 샘플 레이트를 사용해야 합니다.

지원되는 샘플 레이트는 다음과 같습니다:

  • 44.1 kHz;

  • 48 kHz;

  • 88.2 kHz;

  • 96 kHz;

  • 176.4 kHz;

  • 192 kHz.

Horizon Control은 현재 Clock Source와 샘플 레이트를 상태 표시기로 보여 줍니다. 두 표시기 중 하나를 더블 클릭하면 Hardware Settings가 열립니다.

ADAT 모드​

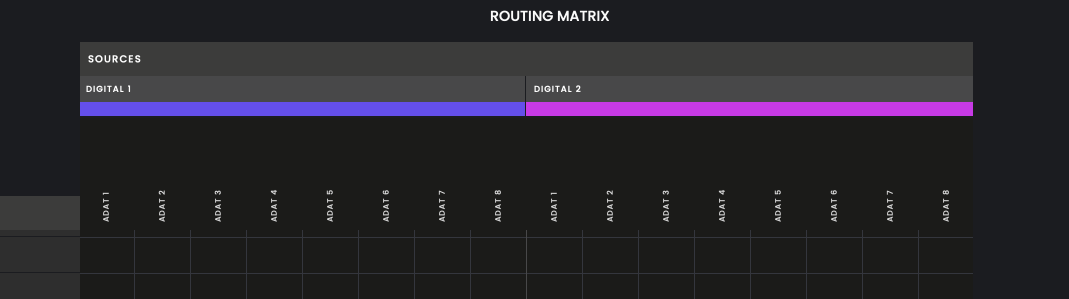

Horizon 16 Digital I/O 및 Clocking, ADAT 모드

Horizon 16은 광 디지털 입력 2개와 광 디지털 출력 2개를 제공합니다. ADAT 모드에서는 샘플 레이트에 따라 사용할 수 있는 채널 수가 달라집니다.

아래 수치는 각 입력 또는 출력 방향에 적용됩니다:

샘플 레이트Digital 1Digital 2방향별 총 채널 수
48 kHz8채널8채널16채널
96 kHz4채널4채널8채널
192 kHz2채널2채널4채널

샘플 레이트가 높아지면 각 디지털 포트의 앞쪽 채널은 계속 사용할 수 있지만 뒤쪽 채널은 사용할 수 없게 됩니다. 예를 들어 96 kHz에서는 각 디지털 포트의 채널 1–4를 사용할 수 있습니다.

S/PDIF 모드​

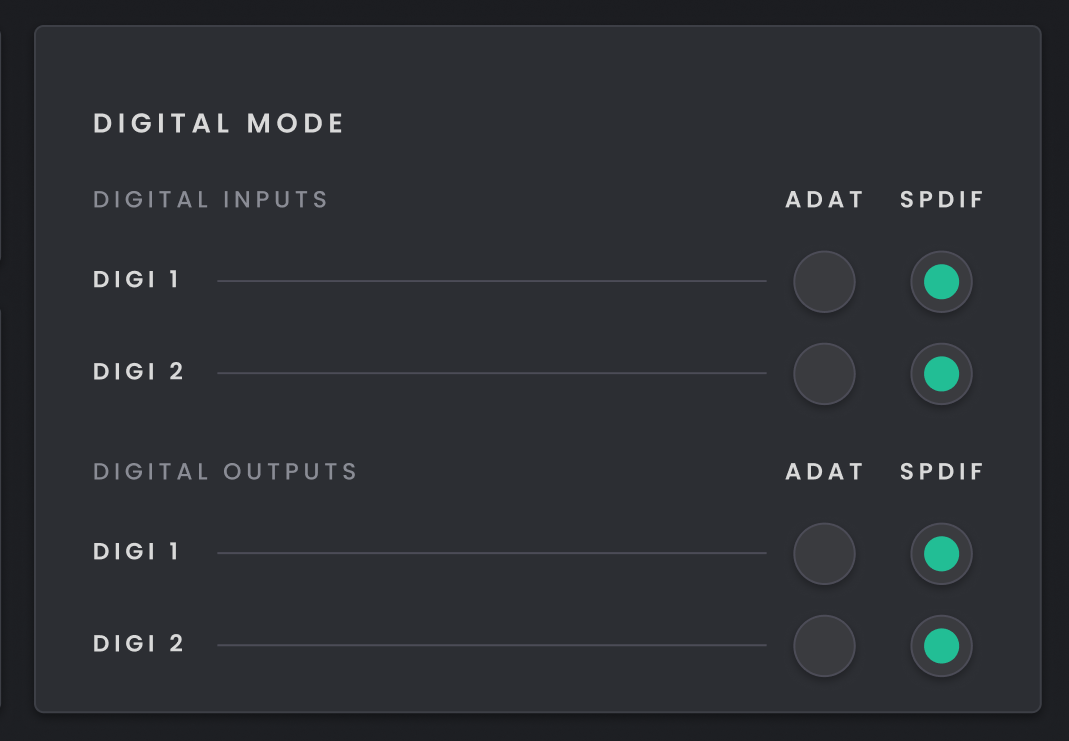

Horizon 16 디지털 I/O 및 클로킹, S/PDIF 모드

S/PDIF는 2채널 디지털 형식입니다. Digital Mode에서 S/PDIF를 선택하면 Horizon Control에 디지털 입력 및 출력 1–2가 표시되고 Routing Matrix가 선택한 모드에 맞게 업데이트됩니다.

S/PDIF는 최대 96 kHz의 샘플 레이트를 지원합니다.

여러 Horizon 장치 클로킹하기​

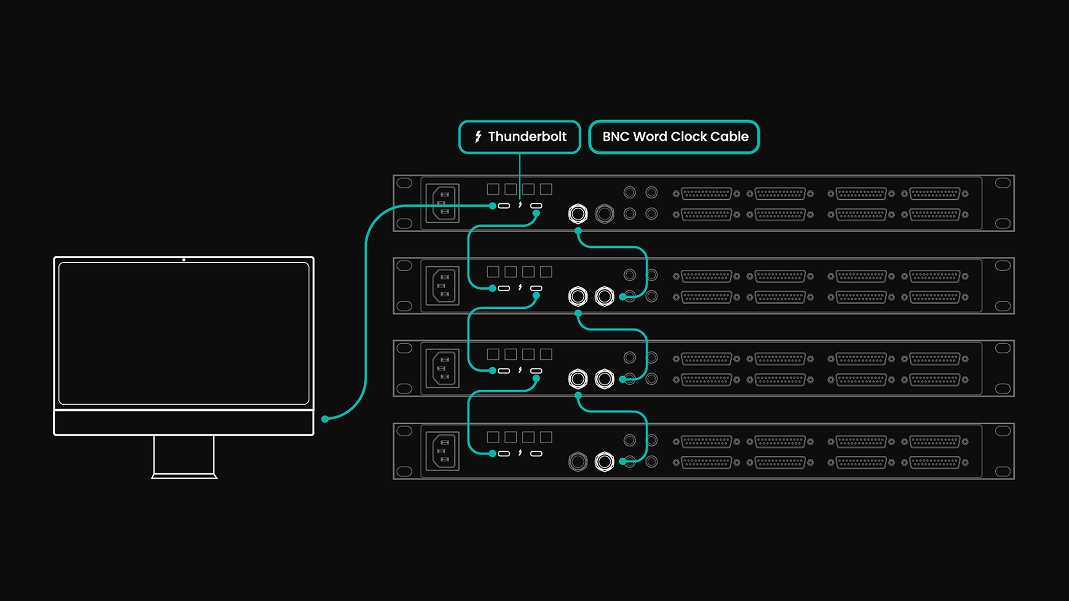

Horizon 16 Digital I/O 및 Clocking, 여러 Horizon 장치 클로킹하기

여러 Horizon 장치를 Thunderbolt로 연결할 수 있지만 동기화를 위해서는 별도의 BNC 워드 클록 연결이 필요합니다.

Primary Horizon 장치는 Horizon 간 체인에 내부 클록을 사용하고 각 Secondary Horizon 장치에 워드 클록을 공급합니다. Thunderbolt는 장치 사이에서 호스트 오디오/데이터를 전송하지만 BNC 워드 클록 연결을 대체하지는 않습니다. 전체 디지털 시스템에서는 하나의 장치만 Clock Master로 작동해야 합니다.

외부 워드 클록 마스터 사용​

Horizon 시스템이 외부 BNC 워드 클록 소스를 따르도록 설정한 경우:

  1. 외부 클록 소스를 Horizon 워드 클록 입력에 연결합니다.

  2. Hardware Settings에서 External (Word Clock)을 선택합니다.

  3. 외부 소스와 Horizon이 동일한 샘플 레이트를 사용하도록 합니다.

  4. Horizon 16의 Status 화면에서 예상한 샘플 레이트와 디지털 클록 상태가 표시되는지 확인합니다.

75 Ω 터미네이션​

Horizon 16 Motion UI 워드 클록 터미네이션

Horizon 16은 전환 가능한 75 Ω 워드 클록 터미네이션을 제공합니다.

Horizon 16이 BNC 워드 클록 체인의 마지막 수신 장치이거나 유일한 수신 장치인 경우 Word Clock Termination을 활성화하십시오. Word Clock Termination은 Horizon 16 전면 패널의 Settings 화면에서 변경할 수 있습니다.

전면 패널에서 디지털 상태 확인하기​

Horizon 16 Motion UI Status, 샘플 레이트 및 디지털 입력

Motion UI에서 Settings > Status를 열어 다음을 확인하십시오:

  • 현재 샘플 레이트;

  • 디지털 입력이 ADAT 또는 S/PDIF로 작동 중인지 여부;

  • 디지털 입력 클록 상태.

이를 통해 컴퓨터로 돌아가지 않고도 디지털 시스템 상태를 빠르게 확인할 수 있습니다.
