Digital I/O और Clocking

Digital ऑडियो डिवाइसेज़ को एक common timing रेफ़रेंस share करना आवश्यक है। गलत क्लॉक सोर्स या mismatched सैंपल रेट्स वाला सिस्टम clicks, pops, distortion पैदा कर सकता है या incoming डिजिटल सिग्नल पर lock होने में विफल हो सकता है।

पूरे डिजिटल सिस्टम को इस तरह कॉन्फ़िगर करें कि एक डिवाइस क्लॉक मास्टर के रूप में काम करे और बाकी कनेक्टेड डिवाइसेज़ उससे synchronise हों।

क्लॉक सोर्स

Horizon Control निम्न क्लॉक-सोर्स ऑप्शन्स देता है:

• Internal — Horizon सिस्टम की इंटरनल क्लॉक इस्तेमाल करता है।

• Digital 1 — Horizon को Digital 1 पर आने वाले डिजिटल सिग्नल से synchronise करता है।

• Digital 2 — Horizon को Digital 2 पर आने वाले डिजिटल सिग्नल से synchronise करता है।

• एक्सटर्नल (Word Clock) — Horizon सिस्टम को एक्सटर्नल BNC वर्ड क्लॉक सोर्स से synchronise करता है।

जब Horizon कनेक्टेड डिजिटल सिस्टम को timing रेफ़रेंस दे रहा हो, तो Internal इस्तेमाल करें। जब Horizon को उस ऑप्टिकल बैंक पर incoming डिजिटल सिग्नल फ़ॉलो करना हो, तो Digital 1 या Digital 2 चुनें। जब Horizon को अलग BNC वर्ड क्लॉक मास्टर फ़ॉलो करना हो, तो एक्सटर्नल (Word Clock) इस्तेमाल करें।

Digital 1 या Digital 2 को क्लॉक सोर्स के रूप में इस्तेमाल करते समय सुनिश्चित करें कि सोर्स डिवाइस क्लॉक मास्टर के रूप में कॉन्फ़िगर्ड है और दोनों डिवाइसेज़ समान सैंपल रेट इस्तेमाल करते हैं।

Sample rate

चुना हुआ Horizon सैंपल रेट पूरे कनेक्टेड Horizon सिस्टम पर global होती है। DAW सेशन और कनेक्टेड डिजिटल इक्विपमेंट को वही rate इस्तेमाल करना चाहिए।

सपोर्टेड सैंपल रेट्स हैं:

• 44.1 kHz;

• 48 kHz;

• 88.2 kHz;

• 96 kHz;

• 176.4 kHz;

• 192 kHz.

Horizon Control मौजूदा क्लॉक सोर्स और सैंपल रेट को स्टेटस इंडिकेटर्स के रूप में दिखाता है। Hardware Settings खोलने के लिए किसी भी इंडिकेटर पर डबल-क्लिक करें।

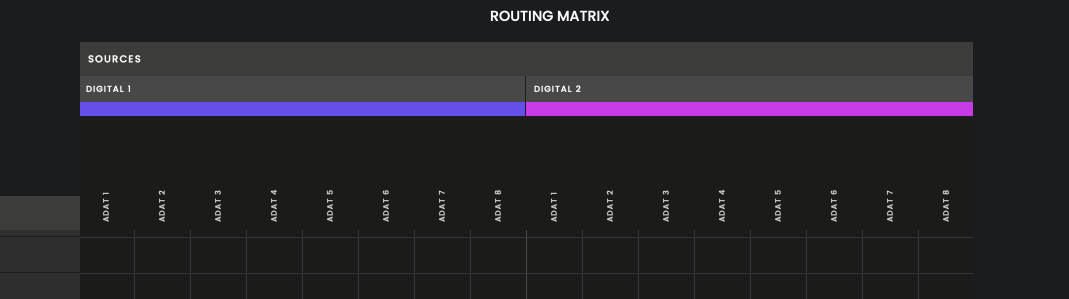

ADAT mode

Horizon 16 दो ऑप्टिकल डिजिटल इनपुट्स और दो ऑप्टिकल डिजिटल आउटपुट्स देता है। ADAT मोड में उपलब्ध चैनल count सैंपल रेट के साथ बदलता है।

नीचे दिए figures हर इनपुट या आउटपुट direction पर लागू होते हैं:

Sample rate	Digital 1	Digital 2	हर direction में कुल channels
48 kHz	8 channels	8 channels	16 channels
96 kHz	4 channels	4 channels	8 channels
192 kHz	2 channels	2 channels	4 channels

Higher सैंपल रेट्स पर हर डिजिटल पोर्ट के शुरुआती चैनल्स उपलब्ध रहते हैं, जबकि बाद के चैनल्स अनुपलब्ध हो जाते हैं। उदाहरण के लिए, 96 kHz पर हर डिजिटल पोर्ट के चैनल्स 1–4 उपलब्ध रहते हैं।

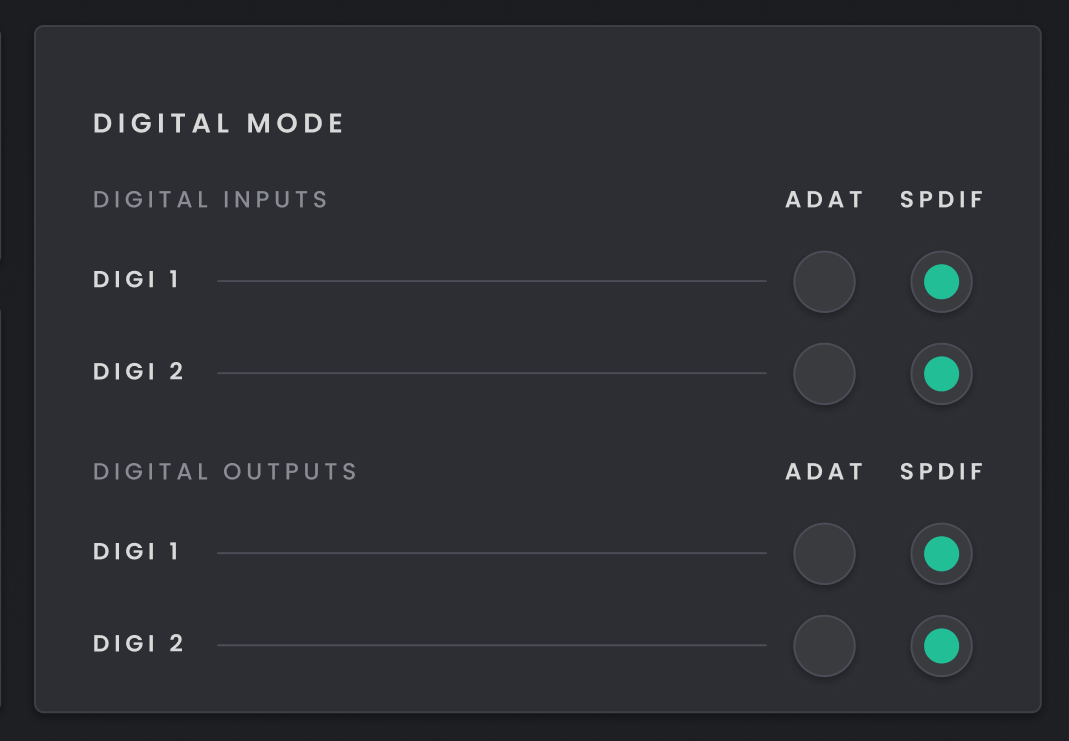

S/PDIF mode

S/PDIF एक दो-चैनल डिजिटल फ़ॉर्मैट है। Digital Mode में S/PDIF चुना हुआ होने पर डिजिटल इनपुट्स और आउटपुट्स 1–2 Horizon Control में दिखाई देते हैं और Routing Matrix चुना हुआ मोड के अनुसार अपडेट होता है।

S/PDIF 96 kHz तक की सैंपल रेट का समर्थन करता है।

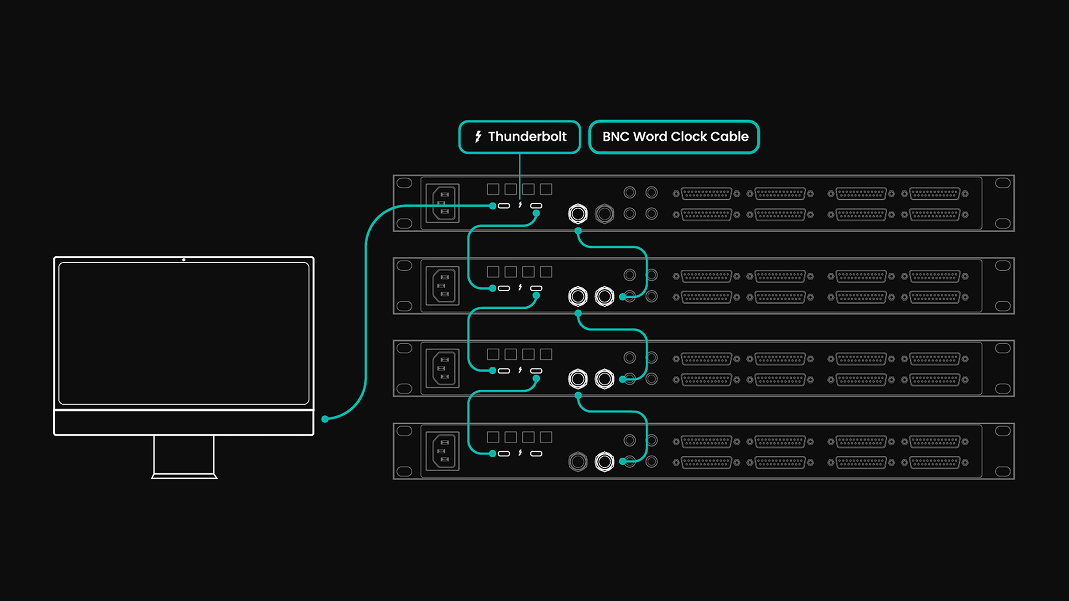

कई Horizon डिवाइसेज़ को क्लॉक करना

कई Horizon डिवाइसेज़ को Thunderbolt से कनेक्ट किया जा सकता है, लेकिन synchronisation के लिए अलग BNC वर्ड क्लॉक कनेक्शन आवश्यक है।

Primary Horizon डिवाइस Horizon-to-Horizon chain के लिए अपनी इंटरनल क्लॉक इस्तेमाल करता है और हर secondary Horizon डिवाइस को वर्ड क्लॉक देता है। Thunderbolt डिवाइसेज़ के बीच होस्ट ऑडियो/data कैरी करता है; यह BNC वर्ड क्लॉक कनेक्शन की जगह नहीं लेता। पूरे डिजिटल सिस्टम में केवल एक डिवाइस क्लॉक मास्टर के रूप में काम करना चाहिए।

एक्सटर्नल वर्ड क्लॉक मास्टर इस्तेमाल करना

जब Horizon सिस्टम एक्सटर्नल BNC वर्ड क्लॉक सोर्स फ़ॉलो कर रहा हो:

1. एक्सटर्नल क्लॉक सोर्स को Horizon वर्ड क्लॉक इनपुट से कनेक्ट करें।

2. Hardware Settings में एक्सटर्नल (Word Clock) चुनें।

3. सुनिश्चित करें कि एक्सटर्नल सोर्स और Horizon समान सैंपल रेट इस्तेमाल करते हैं।

4. Horizon 16 स्टेटस व्यू जाँचें और कन्फ़र्म करें कि expected सैंपल रेट और डिजिटल क्लॉक स्टेट दिखाई दे रहे हैं।

75 Ω termination

Horizon 16 switchable 75 Ω वर्ड क्लॉक टर्मिनेशन देता है।

जब Horizon 16 BNC वर्ड क्लॉक chain में फ़ाइनल या एकमात्र receiving डिवाइस हो, तो Word Clock टर्मिनेशन इनेबल करें। Word Clock टर्मिनेशन को Horizon 16 फ्रंट-पैनल Settings व्यू से बदला जा सकता है।

Front पैनल से डिजिटल स्टेटस जाँचना

जाँचने के लिए Motion UI पर Settings > स्टेटस खोलें:

• मौजूदा सैंपल रेट;

• डिजिटल इनपुट ADAT या S/PDIF के रूप में operate कर रहा है या नहीं;

• डिजिटल-इनपुट क्लॉक स्टेटस।

इससे कंप्यूटर पर वापस गए बिना डिजिटल सिस्टम को जल्दी चेक किया जा सकता है।
