Hardware Settings और Multiple डिवाइसेज़

Horizon 16 Monitor Settings।

जब आपको Horizon सिस्टम को कॉन्फ़िगर करना हो — कनेक्टेड डिवाइसेज़, क्लॉकिंग, सैंपल रेट, एनालॉग ऑपरेटिंग लेवल्स, डिजिटल मोड और रूटिंग — तब Hardware Settings इस्तेमाल करें। इसके साथ Monitor Settings उन कंट्रोल्स के लिए है जो सक्रिय मॉनिटरिंग पाथ को प्रभावित करते हैं।

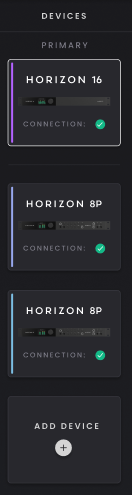

एक से अधिक Horizon इस्तेमाल करना

Horizon Control अधिकतम चार कनेक्टेड Horizon डिवाइसेज़ मैनेज कर सकता है। पहले यूनिट को Thunderbolt से होस्ट कंप्यूटर से कनेक्ट करें, फिर आवश्यकता के अनुसार उसके दूसरे Thunderbolt पोर्ट से अगले Horizon तक chain जारी रखें। चार Horizon 32 यूनिट्स वाला सिस्टम अधिकतम 200 × 200 I/O चैनल्स देता है।

Thunderbolt chain होस्ट ऑडियो, data और कंट्रोल कैरी करती है, लेकिन Horizon यूनिट्स के बीच क्लॉक कनेक्शन नहीं देती। Multi-Horizon सिस्टम को BNC वर्ड क्लॉक भी चाहिए: Primary Horizon timing रेफ़रेंस देता है और secondary यूनिट्स उससे वर्ड क्लॉक रिसीव करते हैं। पूरे डिजिटल सिस्टम में एक ही क्लॉक मास्टर रखें।

important

एक से अधिक Horizon डिवाइसेज़ को daisy chain करने के लिए एक अलग BNC वर्ड क्लॉक केबल आवश्यक है।

Thunderbolt और वर्ड क्लॉक कनेक्शन्स तैयार होने के बाद Hardware Settings में Add डिवाइस चुनें। जिन कनेक्टेड यूनिट्स को इस्तेमाल करना है उन्हें चुनें और Save चुनें। यदि कई identical डिवाइसेज़ कनेक्टेड हैं, तो यह कन्फ़र्म करने के लिए Identify इस्तेमाल करें कि आप कौन-सा फिजिकल यूनिट add कर रहे हैं। डिवाइसेज़ सिस्टम में add होने से पहले Horizon Control आपको हर प्रोडक्ट नाम रखने या custom नाम दर्ज करने देता है।

Horizon Control से किसी डिवाइस को हटाने पर उसका पिछला कॉन्फ़िगरेशन नहीं मिटता। उसी Horizon को बाद में फिर से कनेक्ट करके जोड़ने पर वह कॉन्फ़िगरेशन बहाल हो जाता है।

Primary Horizon चुनना

एक कनेक्टेड Horizon हमेशा Primary डिवाइस होता है। Primary सक्रिय मॉनिटरिंग सिस्टम को कंट्रोल करता है, Monitor Controller व्यू देता है और अपने Monitor Controller Speaker Layout सोर्सेज़ को Routing Matrix में उपलब्ध कराता है। एक समय में केवल एक कनेक्टेड Horizon सक्रिय मॉनिटरिंग सिस्टम दे सकता है।

Horizon Control में Hardware Settings > Add Device खोलें। मॉनिटरिंग के लिए इस्तेमाल होने वाला Horizon सबसे पहले जोड़ें; यही Primary डिवाइस बनेगा। इसके बाद अन्य Horizon डिवाइस जोड़ें। Primary बदलने के लिए Horizon Control से डिवाइस हटाएँ और नया Primary सबसे पहले जोड़ते हुए बाकी डिवाइस दोबारा जोड़ें।

पिछले Primary का मॉनिटरिंग कॉन्फ़िगरेशन Horizon सिस्टम में बना रहता है, इसलिए बाद में उसे फिर से Primary बनाने पर वे सेटिंग्स बहाल हो जाती हैं।

कई Horizon डिवाइस इस्तेमाल करते समय Primary के BNC वर्ड-क्लॉक आउटपुट को अगले डिवाइस के वर्ड-क्लॉक इनपुट से जोड़ें। Horizon Control में दिखाए गए डिवाइस क्रम के अनुसार BNC कनेक्शन आगे बढ़ाएँ। क्रम बदलने पर BNC कनेक्शन भी बदलें। किसी डिवाइस का क्लॉक स्टेटस पीला दिखे तो वर्ड-क्लॉक कनेक्शन और सेटिंग्स जाँचें।

Configured डिवाइस order मिक्सर Fast Scroll Bar में भी इस्तेमाल होता है। हर Horizon को useful नाम देने से बड़े सिस्टम्स में navigate करना आसान होता है।

सिस्टम और डिवाइस सेटिंग्स

Global सेटिंग्स

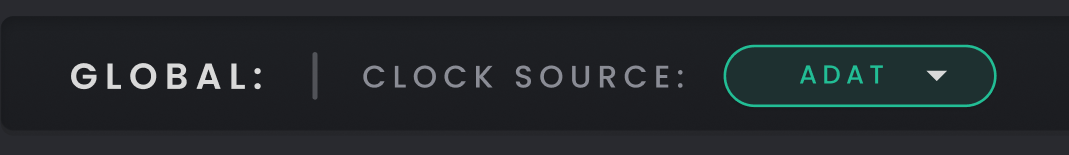

• Clock Source — जब Horizon timing मास्टर हो तो Internal चुनें, जब Horizon उस ऑप्टिकल बैंक के incoming डिजिटल सिग्नल को फ़ॉलो करे तो Digital 1 या Digital 2 चुनें, या जब सिस्टम अलग BNC वर्ड क्लॉक सोर्स फ़ॉलो करे तो एक्सटर्नल (Word Clock) चुनें। Secondary Horizon डिवाइसेज़ को फिर भी Primary डिवाइस से BNC वर्ड क्लॉक चाहिए।

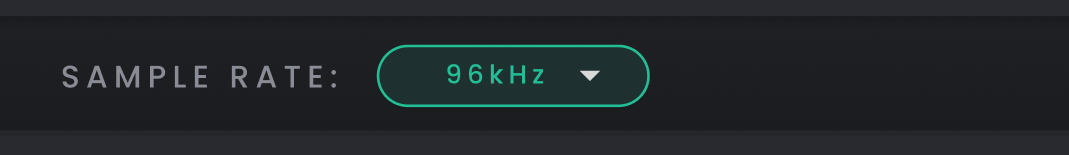

• Sample Rate — 44.1, 48, 88.2, 96, 176.4 या 192 kHz। DAW और दूसरे कनेक्टेड डिजिटल इक्विपमेंट को समान सैंपल रेट पर रखें।

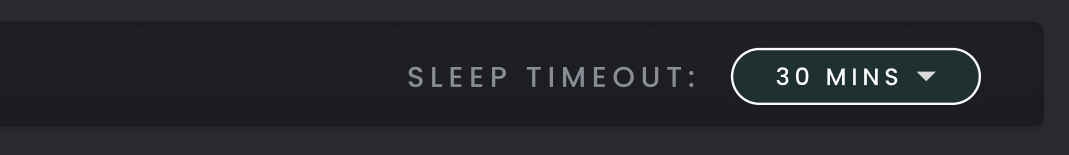

• Sleep Timeout: Never, 5 minutes, 15 minutes, 30 minutes, 1 hour या 2 hours। यह सेटिंग पूरे कनेक्टेड Horizon सिस्टम पर लागू होती है।

Horizon 16 एनालॉग reference लेवल्स

Horizon 16 अपने एनालॉग रेफ़रेंस-लेवल कंट्रोल्स को कनेक्टर बैंक के अनुसार ग्रुप करता है। इनपुट्स 1–8, 9–16 और 17–18 को अलग-अलग +18 dB या +24 dB पर सेट किया जा सकता है, जिससे इंटरफ़ेस कनेक्टेड लाइन-लेवल इक्विपमेंट के ऑपरेटिंग लेवल से match कर सके।

आउटपुट ग्रुप्स 1–8, 9–16 और 17–18 भी यही +18 dB और +24 dB choices देते हैं।

ये एनालॉग रेफ़रेंस सेटिंग्स फिजिकल I/O का ऑपरेटिंग लेवल तय करती हैं। ये Monitor Settings में calibrated मॉनिटर Reference Level से अलग हैं।

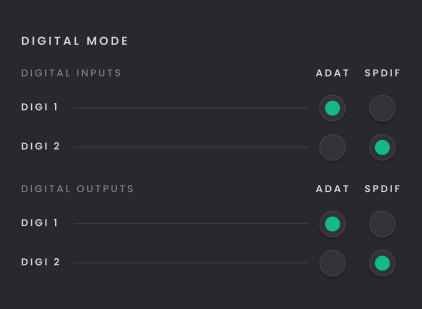

Digital mode

Digital Mode area यह कंट्रोल करता है कि ऑप्टिकल Digital 1 और Digital 2 पाथ्स ADAT या S/PDIF के रूप में operate करें। Horizon Control चुना हुआ modes और मौजूदा सैंपल रेट के अनुसार उपलब्ध डिजिटल चैनल्स और Routing Matrix अपडेट करता है।

वर्ड क्लॉक termination

जब Horizon 16 chain में BNC वर्ड क्लॉक रिसीव करने वाला फ़ाइनल या एकमात्र डिवाइस हो, तो 75 Ω Word Clock टर्मिनेशन इनेबल करें। जब क्लॉक कनेक्शन किसी दूसरे receiving डिवाइस तक जारी हो, तो टर्मिनेशन डिसेबल्ड रखें।

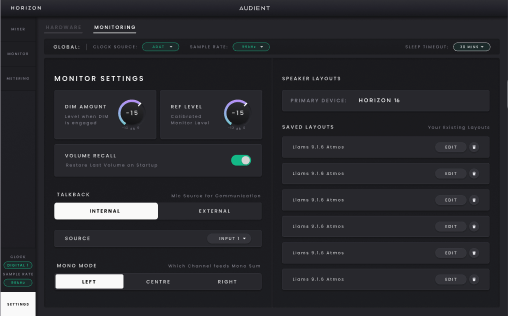

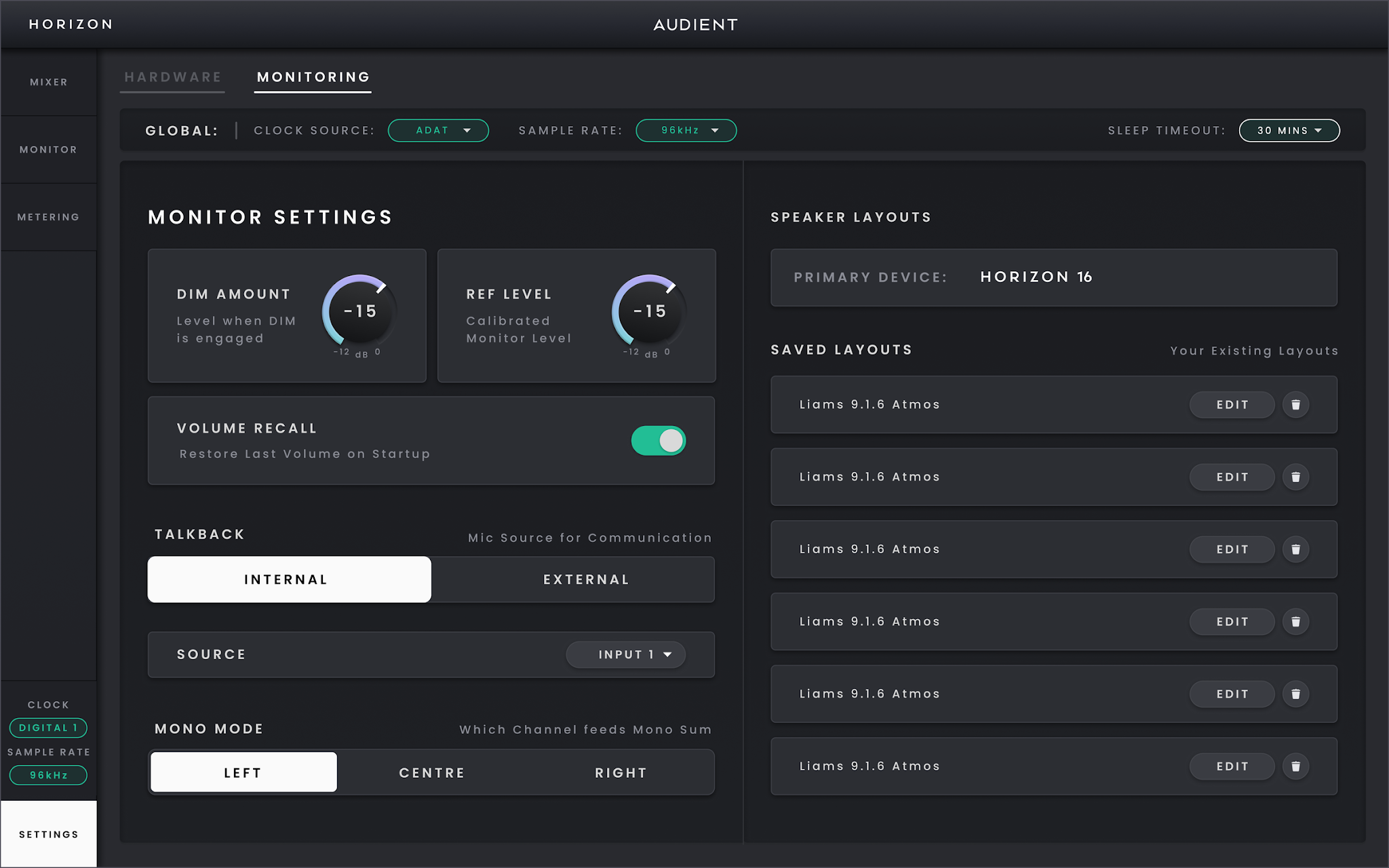

Monitor Settings

Monitor Settings Primary Horizon डिवाइस पर लागू होता है और एनालॉग I/O को कैसे रेफ़रेंस किया जाता है इसके बजाय मॉनिटर पाथ के behaviour को कंट्रोल करता है।

• Dim मात्रा — Dim reduction को −12 dB से 0 dB तक सेट करता है। डिफ़ॉल्ट −10 dB है।

• Reference Level — calibrated मॉनिटर सुनने लेवल स्टोर करता है।

• वॉल्यूम रिकॉल — पावर-अप के बाद Horizon के Thunderbolt के माध्यम से होस्ट कंप्यूटर से कनेक्ट होने पर पिछला मॉनिटर वॉल्यूम बहाल करता है।

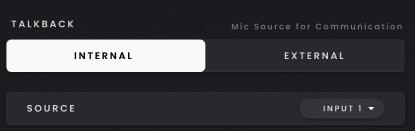

• Talkback — Horizon के built-in Talkback microphone का इस्तेमाल करता है।

• Mono मोड — mono मॉनिटरिंग के लिए लेफ्ट, सेंटर या राइट चुनें।

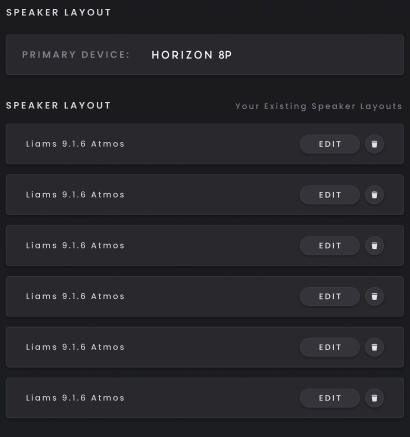

• Speaker Layouts — Primary Horizon डिवाइस के सेव्ड लेआउट्स देखें, edit करें, रीनेम करें या डिलीट करें। अधिकतम छह लेआउट्स स्टोर किए जा सकते हैं।
