Hardware Settings 与多设备

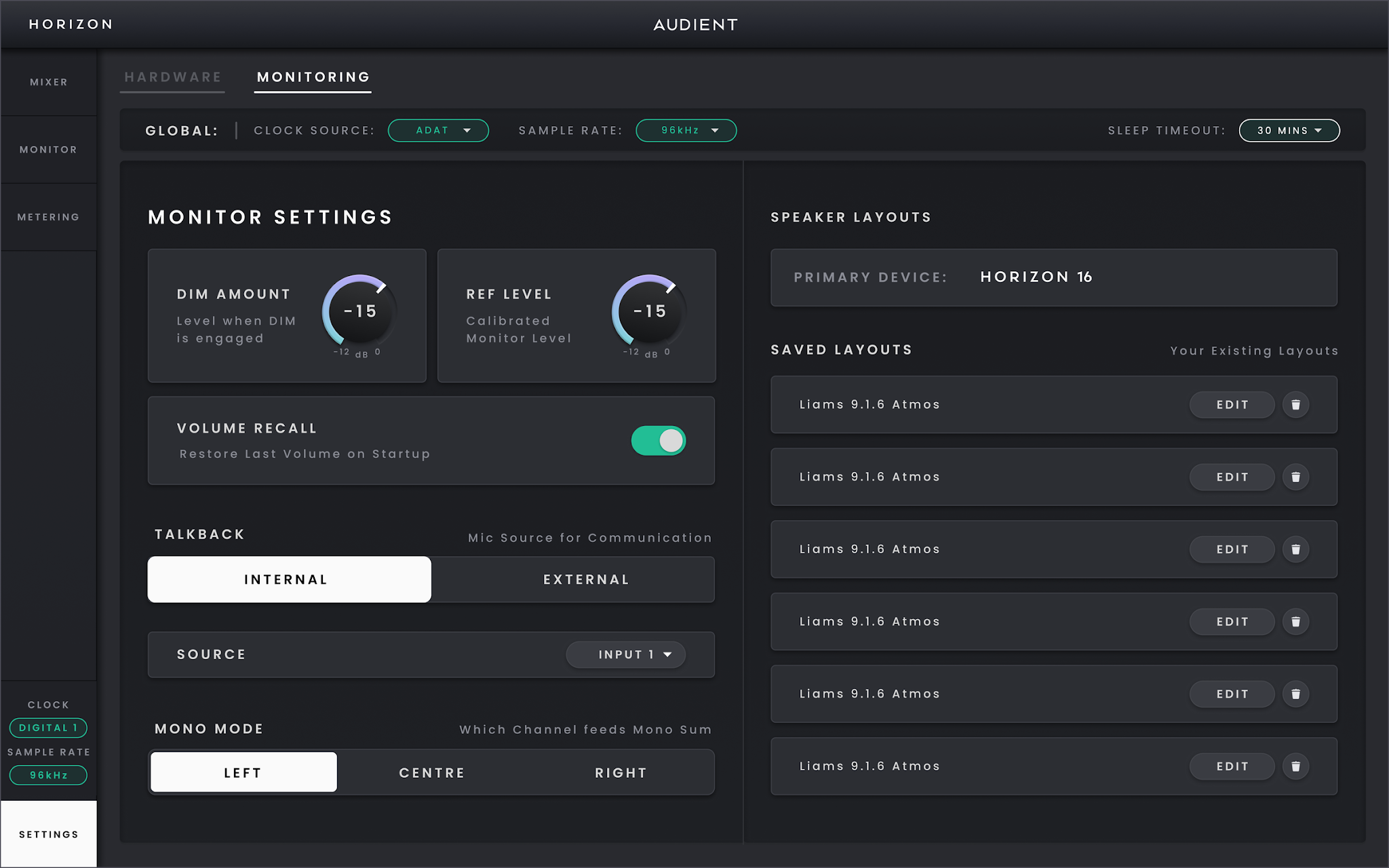

Horizon 16 Monitor Settings。

需要配置 Horizon 系统本身时，请使用 Hardware Settings，包括已连接设备、时钟、采样率、模拟工作电平、Digital Mode 和路由。Monitor Settings 与其并列，用于影响当前监听路径的控制。

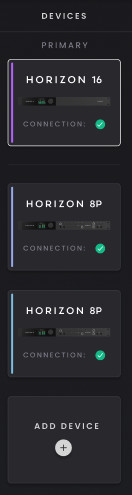

使用多台 Horizon

Horizon Control 最多可管理四台已连接的 Horizon 设备。使用 Thunderbolt 将第一台设备连接至主机电脑，再根据需要从其第二个 Thunderbolt 端口继续串联至下一台 Horizon。由四台 Horizon 32 组成的系统最多可提供 200 × 200 I/O 通道。

Thunderbolt 串联传输主机音频、数据和控制，但不会提供 Horizon 设备之间的时钟连接。多台 Horizon 系统还需要 BNC 字时钟：Primary Horizon 提供时序参考，从属设备从它接收字时钟。整个数字系统应只使用一个时钟主设备。

important

串联多台 Horizon 设备时，需要单独的 BNC 字时钟线缆。

完成 Thunderbolt 和字时钟连接后，在 Hardware Settings 中选择 Add Device。选择要使用的已连接设备并选择 Save。如果连接了多台相同设备，可使用 Identify 确认正在添加的物理设备。随后 Horizon Control 可让您保留各设备的产品名称，或在将设备添加至系统前输入自定义名称。

从 Horizon Control 中移除设备不会清除其之前的配置。如果之后重新连接并添加同一台 Horizon，该配置会恢复。

选择 Primary Horizon

已连接的 Horizon 中始终有一台是 Primary 设备。Primary 控制当前监听系统，提供 Monitor Controller 视图，并使其 Monitor Controller Speaker Layout 音源可用于 Routing Matrix。任一时刻只能由一台已连接的 Horizon 提供当前监听系统。

在 Horizon Control 中打开 Hardware Settings > Add Device。首先添加要用于监听的 Horizon，该设备即成为 Primary。然后添加其他 Horizon 设备。要更换 Primary，请从 Horizon Control 中移除设备，再以新的 Primary 为首重新添加。

之前的 Primary 监听配置会由 Horizon 系统保留，因此之后再次将其设为 Primary 时，这些设置会恢复。

使用多台 Horizon 时，将 Primary 的 BNC 字时钟输出连接到下一台设备的字时钟输入。按照 Horizon Control 中显示的设备顺序继续连接 BNC 线缆。如果设备顺序发生变化，请相应调整 BNC 连接。如果设备的时钟状态显示为黄色，请检查字时钟连接和设置。

已配置的设备顺序也用于 Mixer Fast Scroll Bar。为每台 Horizon 设置便于识别的名称，可以让较大型系统更容易浏览。

系统与设备设置

Global settings

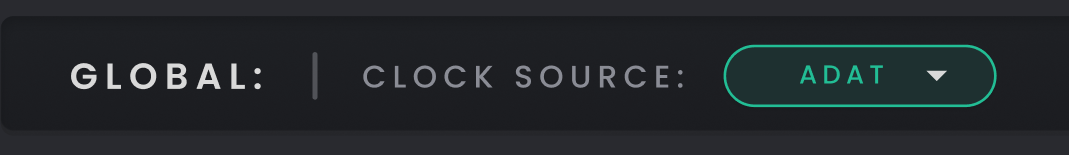

• Clock Source — 当 Horizon 是时序主设备时选择 Internal；当 Horizon 跟随相应光纤接口收到的数字信号时选择 Digital 1 或 Digital 2；当系统跟随单独的 BNC 字时钟源时选择 External (Word Clock)。从属 Horizon 设备仍需要从 Primary 设备接收 BNC 字时钟。

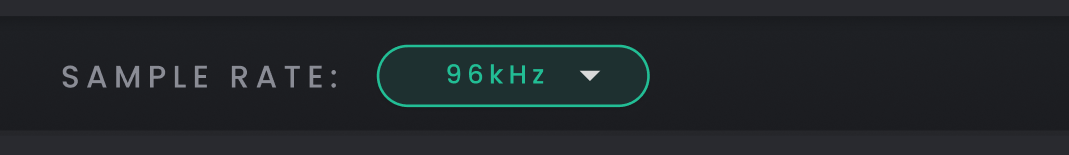

• Sample Rate — 44.1、48、88.2、96、176.4 或 192 kHz。确保 DAW 和其他已连接的数字设备使用相同采样率。

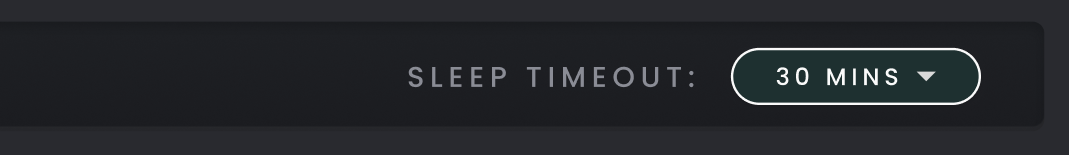

• Sleep Timeout: Never、5 minutes、15 minutes、30 minutes、1 hour 或 2 hours。此设置应用于已连接的 Horizon 系统。

Horizon 16 模拟参考电平

Horizon 16 按接口组对模拟参考电平控制进行分组。输入 1–8、9–16 和 17–18 均可分别设置为 +18 dB 或 +24 dB，使音频接口能够匹配已连接线路电平设备的工作电平。

输出组 1–8、9–16 和 17–18 同样提供 +18 dB 和 +24 dB 两种选择。

这些模拟参考设置决定物理 I/O 的工作电平。它们与 Monitor Settings 中经过校准的 Reference Level 相互独立。

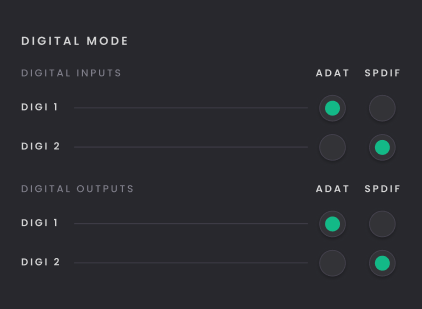

Digital Mode

Digital Mode 区域控制光纤 Digital 1 和 Digital 2 路径以 ADAT 还是 S/PDIF 工作。Horizon Control 会根据所选模式和当前采样率更新可用数字通道和 Routing Matrix。

Word Clock Termination

当 Horizon 16 是 BNC 字时钟链中最后一个或唯一接收时钟的设备时，请启用 75 Ω Word Clock Termination。如果时钟连接还要继续传递至另一台接收设备，则保持终端关闭。

Monitor Settings

Monitor Settings 应用于 Primary Horizon 设备，控制监听路径的行为，而不是模拟 I/O 的参考电平。

• Dim Amount — 将 Dim 衰减量设置为 −12 dB 至 0 dB。默认值为 −10 dB。

• Reference Level — 保存经过校准的监听电平。

• Volume Recall — 开机后，当 Horizon 通过 Thunderbolt 连接到主机电脑时，恢复之前的监听音量。

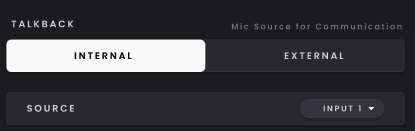

• Talkback — 使用 Horizon 内置的 Talkback 麦克风。

• Mono Mode — 为单声道监听选择 Left、Centre 或 Right。

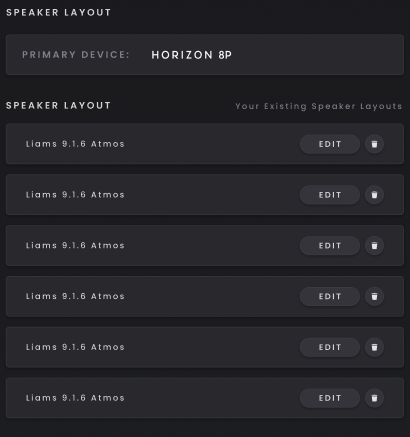

• Speaker Layouts — 查看、编辑、重命名或删除 Primary Horizon 设备已保存的布局。最多可存储六个布局。
