モニタリングと出力コントロール
EVO 8 は個別に操作できる2つの出力グループ を備えています。各 group はリアのステレオスピーカー出力ペアと、それに対応するフロントヘッドホン出力で構成されます。
出力コントロールと接続
出力グループs

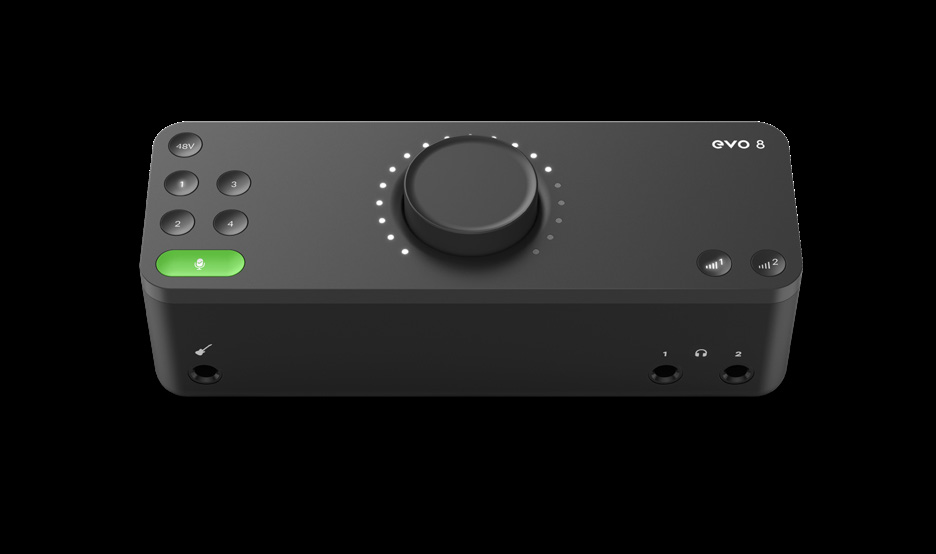

2つのOutput Volume ボタンで、Control Knob が操作する出力グループ を選択します。
| 出力ボタン | リアスピーカー出力 | フロントヘッドホン出力 |
|---|---|---|
| 1 | 出力 1+2 | ヘッドホン出力 1 |
| 2 | 出力 3+4 | ヘッドホン出力 2 |
出力レベルを調整する
- Output Volume ボタン 1 または 2 を押します。
- Control Knob を回して選択中の出力グループ の listening レベルを設定します。
- Control Knob 周囲の LED リング を現在のおおよその相対レベルの目安として使用します。
2つの出力グループ は互いに独立して調整できます。
SmartMuting

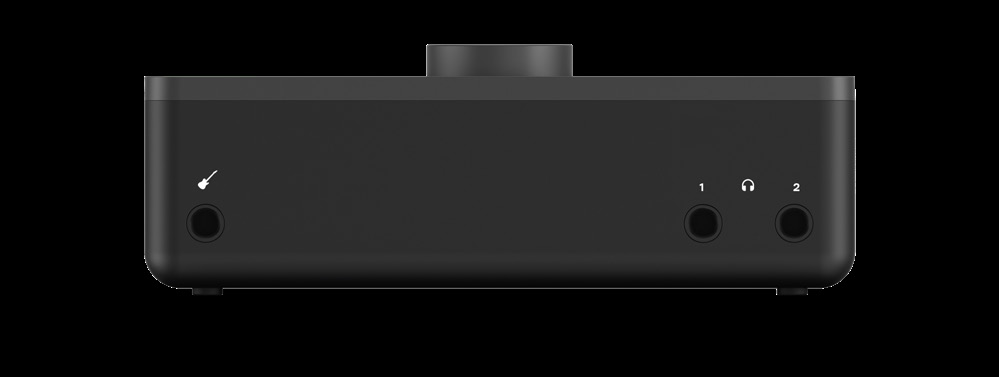

フロントヘッドホン出力のいずれかにヘッドホンを接続すると、対応するリアスピーカー出力ペアが自動的にミュートされます。
- ヘッドホン出力 1 に接続すると スピーカー出力 1+2 がミュートされます。
- ヘッドホン出力 2 に接続すると スピーカー出力 3+4 がミュートされます。
このため、異なる出力グループ にヘッドホンとスピーカーを接続したまま使用できます。例えば、スピーカーを出力 1+2、別のヘッドホンミックスをヘッドホン出力 2 に使用できます。
注記
EVO ソフトウェアミキサーでは出力 3+4 に独立した Artist Mix を送れます。Artist Mix の設定は EVO ミキサーと構成 を参照してください。
出力グループ をミュートする
Output Volume ボタン 1 または 2 を押し続けると、選択中の出力グループ がミュートされます。ミュート中はボタンが点滅します。
同じボタンをもう一度押し続けるとミュートが解除されます。
次のステップ
ソフトウェアミキサーと Artist Mix を設定するには EVO ミキサーと構成 に進むか、コンピューターオーディオの録音 / ストリーミングには オーディオループバック を参照してください。
