ハードウェアと接続
EVO 8 は4系統のマイク／ライン入力、専用楽器入力、4系統のアナログスピーカー出力、2系統のヘッドホン出力を備えています。リア USB-C 接続はオーディオを伝送し、インターフェースへ電源を供給します。

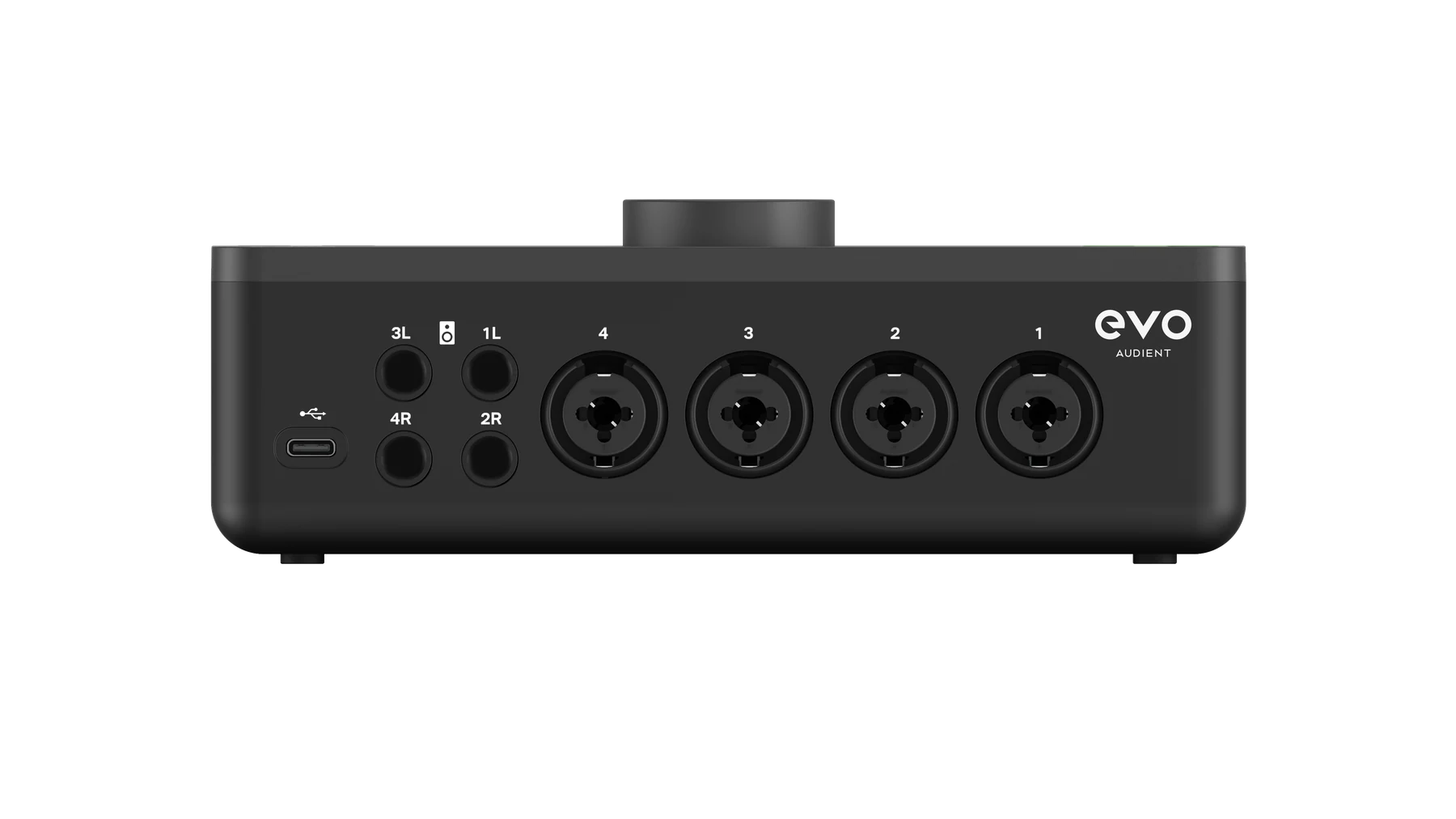

EVO 8 の接続
USB 接続
リア USB-C ポート をコンピューターのデータ通信対応 USB ポートへ接続します。EVO 8 は USB バス電源で動作するため、別途電源を必要としません。
利用できる USB 電源により、同時に ファンタム電源を使用できるマイクチャンネル数が変わる場合があります。USB-A / USB-C ホスト接続の ファンタム電源 limit は 入力コントロールと Smartgain を参照してください。
macOS / Windows のセットアップは ソフトウェアのインストールと登録 を参照してください。
マイク / ライン入力
入力 1–4 はリアパネル コンボコネクター を使用します。各コネクター は次のいずれかを受け付けます。
- マイク用の3ピン XLR 接続
- ライン-レベルソース用のバランス 1/4インチ TRS 接続
ライン-レベルソースを接続すると ライン入力経路が有効になり、シンセサイザー、キーボード、ドラムマシン、外部オーディオ機器などの高いレベルに対応する追加ヘッドルームを確保します。
入力ゲイン、ファンタム電源、ステレオリンクは 入力コントロールと Smartgain で設定します。
楽器入力
フロント楽器入力は ギター、ベース、その他の 高インピーダンス 楽器からの アンバランス 1/4インチ TS 接続を受け付けます。
楽器入力にケーブルを接続すると信号は 入力チャンネル 1 へルーティングされ、リアのマイク／ライン接続のチャンネル 1 より優先されます。リア入力 1 を再び使用するにはフロント楽器ケーブルを外してください。
スピーカー出力
EVO 8 はリアに4系統のアナログ出力を備え、2組の ステレオペアとして構成されています。
- Outputs 1+2
- Outputs 3+4
これらのバランス 1/4-inch 出力はアクティブスピーカーやその他のラインレベル機器へ接続できます。パッシブスピーカーを使用する場合は適切な外部アンプが必要です。
出力 Volume ボタン 1 は出力 1+2、出力 Volume ボタン 2 は出力 3+4 のレベルを操作します。
ヘッドホン出力
フロントパネルには2系統の 1/4インチ ステレオ ヘッドホン出力があります。
- Headphone output 1 はスピーカー出力 1+2 と組になっています。
- Headphone output 2 はスピーカー出力 3+4 と組になっています。
ヘッドホンを接続すると対応するリアスピーカー出力ペアが自動的にミュートされます。レベルコントロールと SmartMuting の動作は モニタリングと出力コントロール を参照してください。
接続一覧
| 機器 | EVO 8 接続 | ケーブル / コネクター |
|---|---|---|
| コンピューター | リア USB-C ポート | データ通信対応 USB ケーブル |
| マイク | リア入力 1–4 | 3ピン XLR |
| ライン-レベルソース | リア入力 1–4 | バランス 1/4インチ TRS |
| ギター、ベース、高インピーダンス 楽器 | フロント楽器入力 | アンバランス 1/4インチ TS |
| アクティブモニター / ラインレベル機器 | リア出力 1–4 | バランス 1/4インチ TRS |
| ヘッドホン | フロントヘッドホン出力 1 / 2 | 1/4インチ ステレオ TRS |
次のステップ
録音レベルを設定し4つの入力を構成するには 入力コントロールと Smartgain に進んでください。
