Hardware und Anschlüsse
EVO 8 bietet vier Mikrofon- oder Line-Eingänge, einen separaten Instrumenteneingang, vier analoge Lautsprecherausgänge und zwei Kopfhörerausgänge. Der rückseitige USB-C-Anschluss überträgt Audio und versorgt das Interface mit Strom.

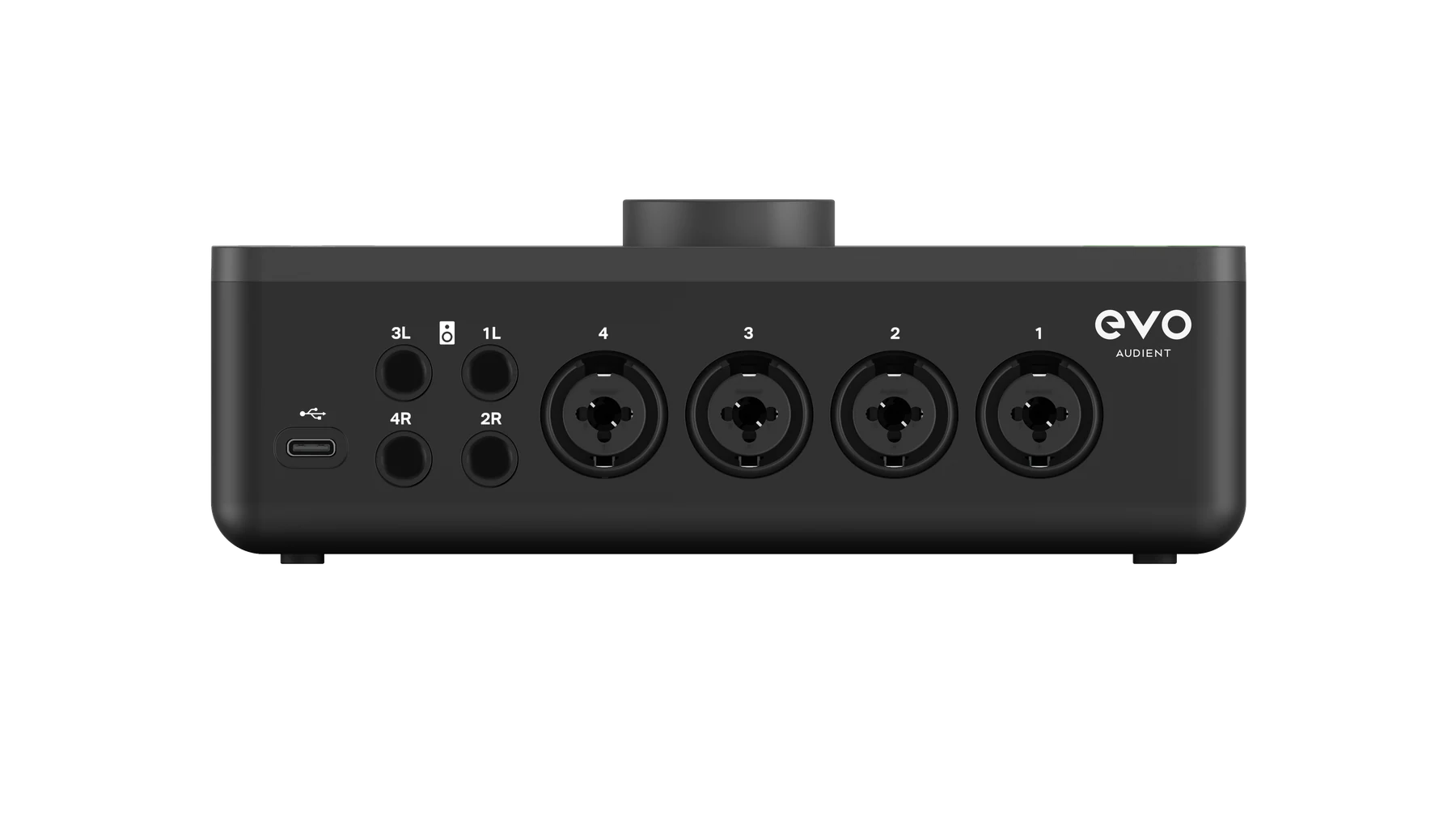

EVO 8 Anschlüsse
USB-Verbindung
Verbinden Sie den rückseitigen USB-C-Anschluss mit einem datenfähigen USB-Anschluss am Computer. EVO 8 wird über den USB-Bus mit Strom versorgt und benötigt kein separates Netzteil.
Die verfügbare USB-Leistung kann beeinflussen, wie viele Mikrofonkanäle gleichzeitig Phantomspeisung verwenden können. Die Grenzen der Phantomspeisung bei USB-A- und USB-C-Hostverbindungen finden Sie unter Eingangssteuerung und Smartgain.
Informationen zur Einrichtung unter macOS und Windows finden Sie unter Softwareinstallation und Registrierung.
Mikrofon- und Line-Eingänge
Die Eingänge 1–4 verwenden Kombibuchsen auf der Rückseite. Jeder Anschluss akzeptiert entweder:
- eine dreipolige XLR-Verbindung für ein Mikrofon
- eine symmetrische 1/4-Zoll-TRS-Verbindung für eine Line-Pegelquelle
Beim Anschluss einer Line-Pegel-Quelle wird der Line-Eingangspfad aktiviert, der zusätzlichen Headroom für Geräte wie Synthesizer, Keyboards, Drumcomputer und externe Audiogeräte bietet.
Unter Eingangssteuerung und Smartgain erfahren Sie, wie Sie die Eingangsverstärkung einstellen, die Phantomspeisung aktivieren oder Eingänge zu Stereopaaren verknüpfen.
Instrumenteneingang
Der Instrumenteneingang auf der Frontseite akzeptiert eine unsymmetrische 1/4-Zoll-TS-Verbindung von einer Gitarre, einem Bass oder einem anderen hochohmigen Instrument.
Wenn ein Kabel an den Instrumenteneingang angeschlossen ist, wird dessen Signal auf Eingangskanal 1 geroutet und ersetzt den rückseitigen Mikrofon- oder Line-Anschluss für Kanal 1. Ziehen Sie das Instrumentenkabel an der Vorderseite ab, um den rückseitigen Eingang 1 wieder zu verwenden.
Lautsprecherausgänge
EVO 8 bietet vier analoge Ausgänge auf der Rückseite, die als zwei Stereopaare angeordnet sind:
- Outputs 1+2
- Outputs 3+4
Diese symmetrischen 6,35-mm-Ausgänge können Aktivlautsprecher oder andere Geräte mit Line-Pegel speisen. Passive Lautsprecher benötigen einen geeigneten externen Verstärker.
Die Output Volume-Taste 1 steuert den Pegel für Outputs 1+2, während die Output Volume-Taste 2 Outputs 3+4 steuert.
Kopfhörerausgänge
Auf der Vorderseite befinden sich zwei 6,35-mm-Stereo-Kopfhörerausgänge:
- Headphone output 1 ist den Lautsprecherausgängen 1+2 zugeordnet.
- Headphone output 2 ist den Lautsprecherausgängen 3+4 zugeordnet.
Beim Anschließen eines Kopfhörers wird das entsprechende rückseitige Lautsprecherausgangspaar automatisch stummgeschaltet. Informationen zur Pegelregelung und zum SmartMuting-Verhalten finden Sie unter Monitoring und Ausgangssteuerung.
Anschlussübersicht
| Gerät | EVO 8 Anschluss | Kabel oder Stecker |
|---|---|---|
| Computer | Rückseitiger USB-C-Anschluss | Datenfähiges USB-Kabel |
| Mikrofon | Rückseitiger Eingang 1–4 | Dreipoliger XLR |
| Line-Pegel-Quelle | Rückseitiger Eingang 1–4 | Symmetrischer 6,35-mm-TRS |
| Gitarre, Bass oder hochohmiges Instrument | Vorderer Instrumenteneingang | Unsymmetrisches 1/4-Zoll-TS |
| Aktivmonitore oder Line-Pegel-Geräte | Rückseitige Ausgänge 1–4 | Symmetrischer 6,35-mm-TRS |
| Kopfhörer | Vorderer Kopfhörerausgang 1 oder 2 | 6,35-mm-Stereo-TRS |
Nächste Schritte
Fahren Sie mit Eingangssteuerung und Smartgain fort, um Aufnahmepegel einzustellen und die vier Eingänge zu konfigurieren.
