硬件和连接

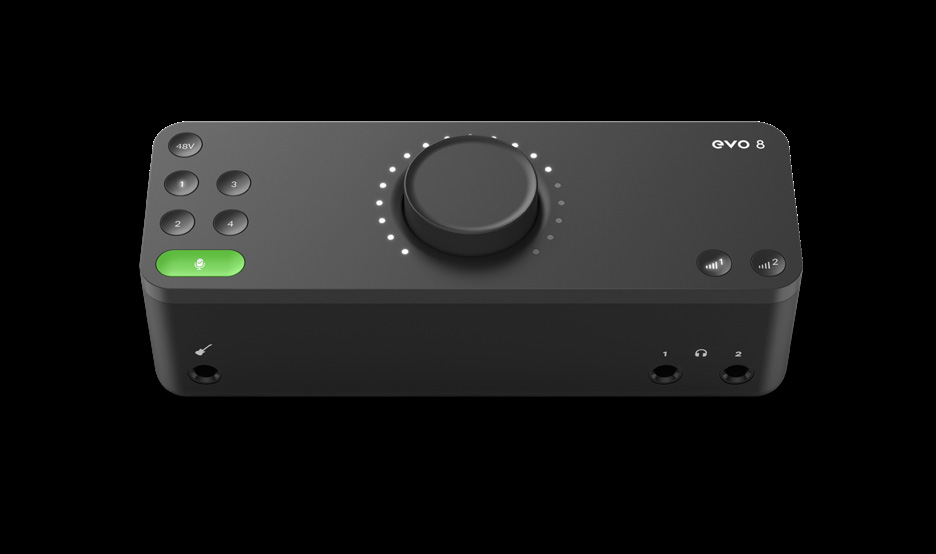

EVO 8 提供四个麦克风或线路输入、一个独立乐器输入、四个模拟扬声器输出和两个耳机输出。后部 USB-C 连接用于传输音频并为音频接口供电。
EVO 8 连接

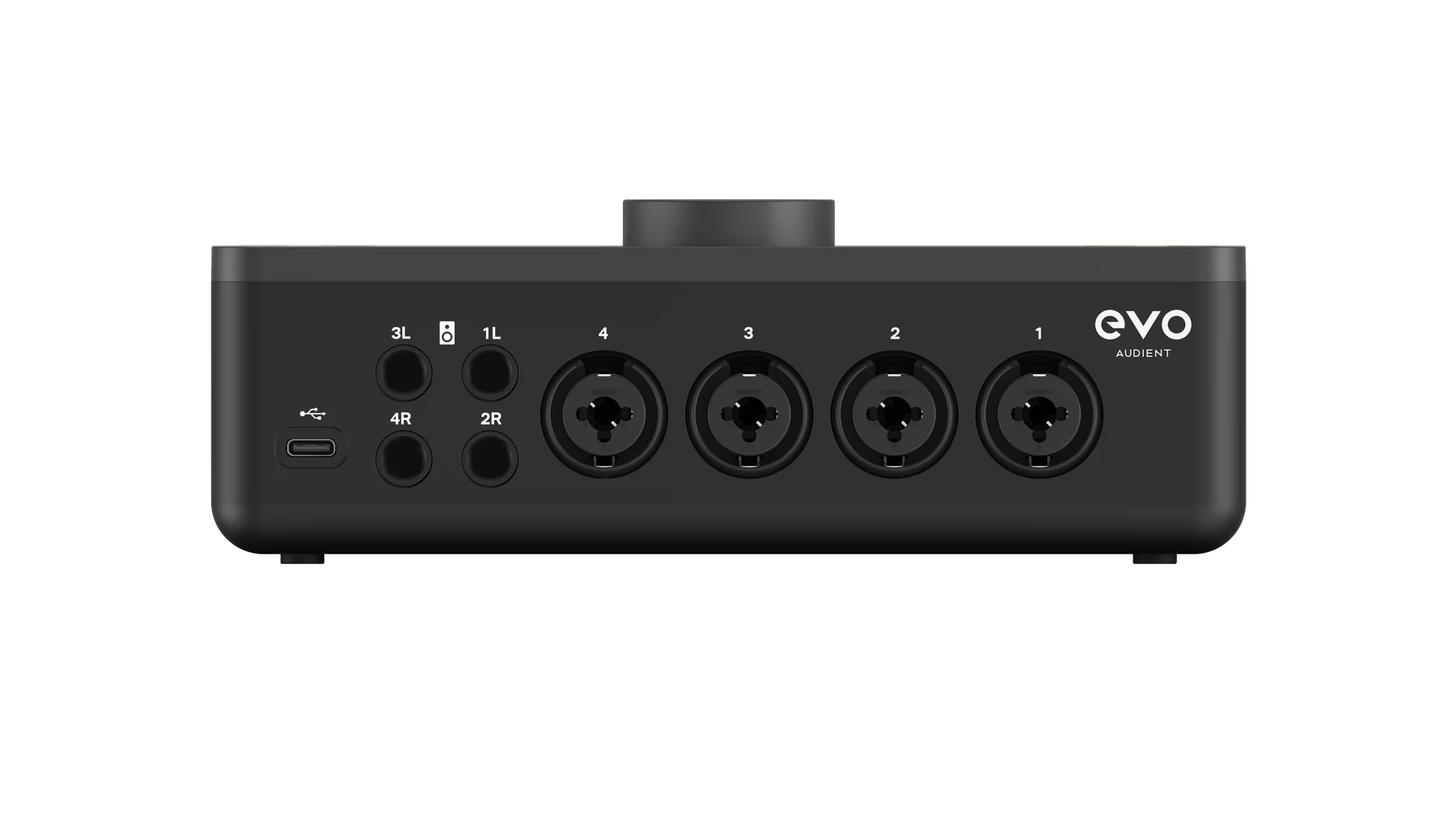

USB 连接
将后部 USB-C 接口连接到电脑上支持数据传输的 USB 接口。EVO 8 使用总线供电，不需要单独的电源适配器。
可用 USB 供电能力会影响可同时使用幻象电源的麦克风通道数量。使用 USB-A 和 USB-C 主机连接时的幻象电源限制，请参阅输入控制和 Smartgain。
macOS 和 Windows 设置请参阅软件安装和注册。
麦克风和线路输入
输入 1–4 使用后面板组合接口。每个接口可接受：
- 用于麦克风的三针 XLR 连接
- 用于线路电平音源的平衡 1/4 英寸 TRS 连接
连接线路电平音源后会使用线路输入路径，为合成器、键盘、鼓机和其他外部音频设备等较高电平信号提供额外余量。
使用输入控制和 Smartgain设置输入增益、启用幻象电源，或将输入链接为立体声对。

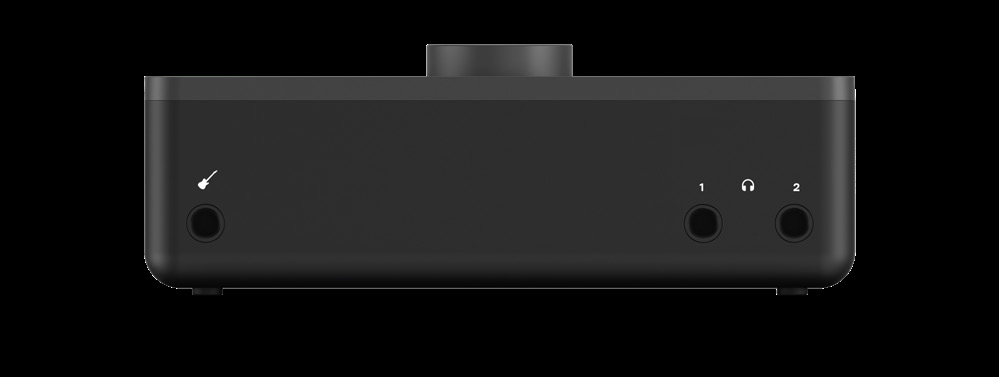

乐器输入
前部乐器输入可接受来自吉他、贝斯或其他高阻抗乐器的非平衡 1/4 英寸 TS 连接。
将线材连接到乐器输入后，其信号会路由到输入通道 1，并覆盖后部通道 1 的麦克风或线路连接。拔下前部乐器线后即可再次使用后部输入 1。
扬声器输出
EVO 8 提供四个后部模拟输出，组成两组立体声对：
- Outputs 1+2
- Outputs 3+4
这些平衡 1/4 英寸输出可连接有源扬声器或其他线路电平设备。无源扬声器需要合适的外部功放。
Output Volume 按钮 1 控制输出 1+2 的电平，Output Volume 按钮 2 控制输出 3+4。
耳机输出
前面板提供两个 1/4 英寸立体声耳机输出：
- Headphone output 1 与扬声器输出 1+2 配对。
- Headphone output 2 与扬声器输出 3+4 配对。
连接耳机后，对应的后部扬声器输出对会自动静音。有关电平控制和 SmartMuting 行为，请参阅监听和输出控制。
连接一览
| 设备 | EVO 8 连接 | 线材或接口 |
|---|---|---|
| 电脑 | 后部 USB-C 接口 | 支持数据传输的 USB 线 |
| 麦克风 | 后部输入 1–4 | 三针 XLR |
| 线路电平音源 | 后部输入 1–4 | 平衡 1/4 英寸 TRS |
| 吉他、贝斯或高阻抗乐器 | 前部乐器输入 | 非平衡 1/4 英寸 TS |
| 有源监听音箱或线路电平设备 | 后部输出 1–4 | 平衡 1/4 英寸 TRS |
| 耳机 | 前部耳机输出 1 或 2 | 1/4 英寸立体声 TRS |
后续步骤
继续阅读输入控制和 Smartgain，设置录音电平并配置四个输入。
