हार्डवेयर और कनेक्शन्स
EVO 8 में चार माइक्रोफ़ोन या लाइन इनपुट्स, डेडिकेटेड इंस्ट्रूमेंट इनपुट, चार एनालॉग स्पीकर आउटपुट्स और दो हेडफ़ोन आउटपुट्स दिए गए हैं। Rear USB-C कनेक्शन ऑडियो कैरी करता है और इंटरफ़ेस को पावर देता है।

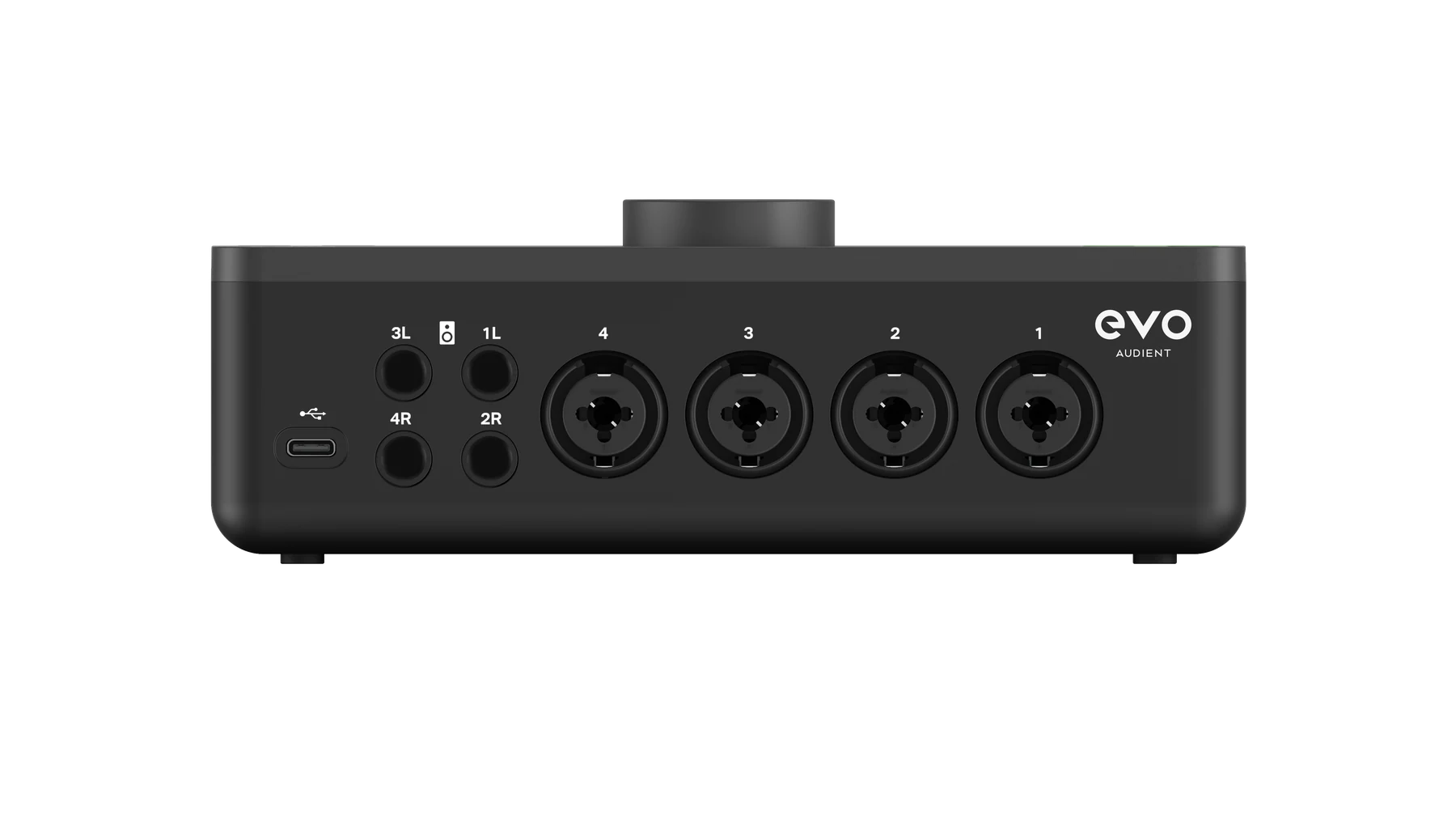

EVO 8 connections
USB कनेक्शन
Rear USB-C पोर्ट को कंप्यूटर के data-capable USB पोर्ट से कनेक्ट करें। EVO 8 बस powered है और अलग पावर सप्लाई की आवश्यकता नहीं है।
उपलब्ध USB पावर इस बात को प्रभावित कर सकती है कि कितने माइक्रोफ़ोन चैनल्स एक ही समय पर फैंटम पावर उपयोग कर सकते हैं। USB-A और USB-C होस्ट कनेक्शन्स उपयोग करते समय phantom-पावर limits के लिए Input Controls और Smartgain देखें।
macOS और Windows सेटअप जानकारी के लिए Software Installation और Registration देखें।
माइक्रोफ़ोन और लाइन इनपुट्स
इनपुट्स 1–4 रियर-पैनल combination कनेक्टर्स का उपयोग करते हैं। हर कनेक्टर इनमें से किसी एक कनेक्शन को स्वीकार करता है:
- माइक्रोफ़ोन के लिए three-pin XLR कनेक्शन
- लाइन-लेवल सोर्स के लिए बैलेंस्ड 1/4-inch TRS कनेक्शन
लाइन-लेवल सोर्स कनेक्ट करने पर लाइन-इनपुट पाथ engage होता है, जिससे synthesisers, keyboards, drum machines और एक्सटर्नल ऑडियो इक्विपमेंट जैसे हाई-लेवल सिग्नल्स के लिए अतिरिक्त headroom मिलता है।
इनपुट गेन सेट करने, फैंटम पावर इनेबल करने या इनपुट्स को स्टीरियो पेयर के रूप में link करने के लिए Input Controls और Smartgain देखें।
Instrument इनपुट
Front इंस्ट्रूमेंट इनपुट guitar, बेस या किसी अन्य हाई-इम्पीडेन्स इंस्ट्रूमेंट से unbalanced 1/4-inch TS कनेक्शन स्वीकार करता है।
इंस्ट्रूमेंट इनपुट में केबल कनेक्ट होने पर उसका सिग्नल input channel 1 में रूट होता है और चैनल 1 का rear माइक्रोफ़ोन या लाइन कनेक्शन override करता है। Rear इनपुट 1 फिर उपयोग करने के लिए front इंस्ट्रूमेंट केबल डिसकनेक्ट करें।
स्पीकर आउटपुट्स
EVO 8 चार rear एनालॉग आउटपुट्स देता है जो दो स्टीरियो पेयर के रूप में arranged हैं:
- Outputs 1+2
- Outputs 3+4
ये बैलेंस्ड 1/4-inch आउटपुट्स सक्रिय स्पीकर्स या अन्य लाइन-लेवल इक्विपमेंट फ़ीड कर सकते हैं। Passive स्पीकर्स के लिए उपयुक्त एक्सटर्नल amplifier आवश्यक है।
Output Volume बटन 1 आउटपुट्स 1+2 का लेवल कंट्रोल करता है, जबकि Output Volume बटन 2 आउटपुट्स 3+4 कंट्रोल करता है।
Headphone आउटपुट्स
फ्रंट पैनल पर दो 1/4-inch स्टीरियो हेडफ़ोन आउटपुट्स दिए गए हैं:
- Headphone output 1 स्पीकर आउटपुट्स 1+2 के साथ paired है।
- Headphone output 2 स्पीकर आउटपुट्स 3+4 के साथ paired है।
हेडफ़ोन कनेक्ट करने पर corresponding rear स्पीकर-आउटपुट पेयर अपने-आप mute हो जाता है। लेवल कंट्रोल और SmartMuting behaviour के लिए Monitoring और Output Controls देखें।
Connection summary
| Equipment | EVO 8 connection | Cable या connector |
|---|---|---|
| Computer | Rear USB-C port | Data-capable USB cable |
| Microphone | Rear input 1–4 | Three-pin XLR |
| Line-level सोर्स | Rear input 1–4 | Balanced 1/4-inch TRS |
| Guitar, bass या high-impedance instrument | Front instrument input | Unbalanced 1/4-inch TS |
| Active monitors या line-level equipment | Rear outputs 1–4 | Balanced 1/4-inch TRS |
| Headphones | Front headphone output 1 या 2 | 1/4-inch stereo TRS |
अगले स्टेप्स
रिकॉर्डिंग लेवल्स सेट करने और चार इनपुट्स कॉन्फ़िगर करने के लिए Input Controls और Smartgain देखें।
