하드웨어 및 연결
EVO 8은 네 개의 마이크/라인 입력, 전용 악기 입력, 네 개의 아날로그 스피커 출력 및 두 개의 헤드폰 출력을 제공합니다. 후면 USB-C 연결은 오디오를 전송하고 인터페이스에 전원을 공급합니다.

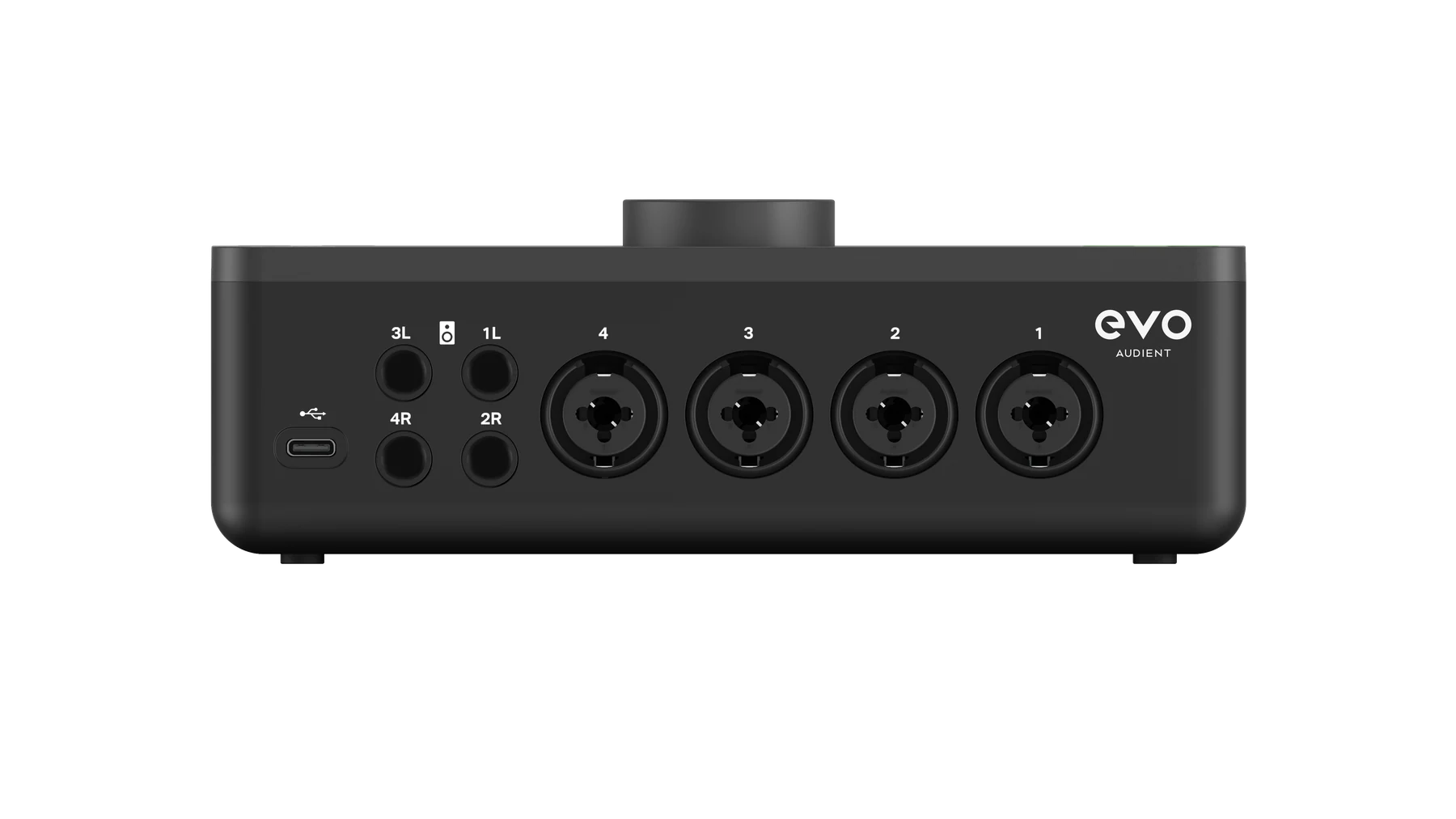

EVO 8 connections
USB 연결
후면 USB-C 포트를 컴퓨터의 데이터 전송 가능한 USB 포트에 연결하십시오. EVO 8은 버스 파워로 작동하며 별도의 전원 공급 장치가 필요하지 않습니다.
사용 가능한 USB 전원에 따라 동시에 팬텀 파워를 사용할 수 있는 마이크 채널 수가 달라질 수 있습니다. USB-A 및 USB-C 호스트 연결 시 팬텀 파워 제한은 입력 컨트롤 및 Smartgain을 참조하십시오.
macOS 및 Windows 설정 정보는 소프트웨어 설치 및 등록을 참조하십시오.
마이크 및 라인 입력
입력 1–4는 후면 패널 콤비 커넥터를 사용합니다. 각 커넥터에는 다음 중 하나를 연결할 수 있습니다.
- 마이크용 3핀 XLR 연결
- 라인 레벨 소스용 밸런스드 1/4인치 TRS 연결
라인 레벨 소스를 연결하면 라인 입력 경로가 사용되어 신디사이저, 키보드, 드럼 머신 및 외부 오디오 장비 같은 높은 레벨의 장비를 위한 추가 헤드룸을 제공합니다.
입력 게인 설정, 팬텀 파워 활성화 또는 입력의 스테레오 페어 링크 방법은 입력 컨트롤 및 Smartgain을 참조하십시오.
악기 입력
전면 악기 입력에는 기타, 베이스 또는 기타 하이 임피던스 악기의 언밸런스드 1/4인치 TS 연결을 사용할 수 있습니다.
악기 입력에 케이블을 연결하면 신호가 입력 채널 1로 라우팅되어 후면 채널 1의 마이크 또는 라인 연결보다 우선합니다. 후면 입력 1을 다시 사용하려면 전면 악기 케이블을 분리하십시오.
스피커 출력
EVO 8은 두 개의 스테레오 페어로 구성된 네 개의 후면 아날로그 출력을 제공합니다.
- Outputs 1+2
- Outputs 3+4
이 밸런스드 1/4인치 출력은 액티브 스피커 또는 기타 라인 레벨 장비에 연결할 수 있습니다. 패시브 스피커에는 적절한 외부 앰프가 필요합니다.
Output Volume 버튼 1은 출력 1+2의 레벨을, Output Volume 버튼 2는 출력 3+4의 레벨을 제어합니다.
헤드폰 출력
전면 패널에는 두 개의 1/4인치 스테레오 헤드폰 출력이 있습니다.
- Headphone output 1은 스피커 출력 1+2와 페어로 동작합니다.
- Headphone output 2는 스피커 출력 3+4와 페어로 동작합니다.
헤드폰을 연결하면 대응하는 후면 스피커 출력 페어가 자동으로 뮤트됩니다. 레벨 제어 및 SmartMuting 동작은 모니터링 및 출력 컨트롤을 참조하십시오.
연결 요약
| 장비 | EVO 8 연결 | 케이블 또는 커넥터 |
|---|---|---|
| 컴퓨터 | 후면 USB-C 포트 | 데이터 전송 가능한 USB 케이블 |
| 마이크 | 후면 입력 1–4 | 3핀 XLR |
| 라인 레벨 소스 | 후면 입력 1–4 | 밸런스드 1/4인치 TRS |
| 기타, 베이스 또는 하이 임피던스 악기 | 전면 악기 입력 | 언밸런스드 1/4인치 TS |
| 액티브 모니터 또는 라인 레벨 장비 | 후면 출력 1–4 | 밸런스드 1/4인치 TRS |
| 헤드폰 | 전면 헤드폰 출력 1 또는 2 | 1/4인치 스테레오 TRS |
다음 단계
녹음 레벨을 설정하고 네 개 입력을 구성하려면 입력 컨트롤 및 Smartgain으로 계속 진행하십시오.
