Stereo Inputs, Line Inputs und Subgruppen

Stereo Inputs

ASP4816-SE bietet vier Stereo-Returns mit Line-Pegel, die typischerweise für Effektprozessoren oder andere Stereoquellen verwendet werden, ohne die Hauptkanalzüge zu belegen.

Die Routing-Tasten weisen einen Stereo Input den Record-Bus-Paaren 1–2, 3–4, 5–6 oder 7–8 zu. Drücken Sie SHIFT, um auf 9–10, 11–12, 13–14 oder 15–16 zuzugreifen. Zurückgeführte Effekte oder andere Stereoquellen können so zur Aufnahme oder zum Bouncing auf die Record-Busse geroutet werden.

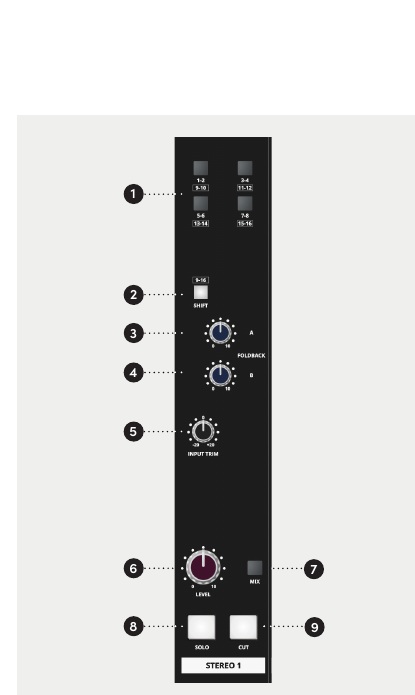

Steuerung	Funktion
Routing	Wählt ein Record-Bus-Paar
SHIFT	Schaltet das Routing auf Buspaare 9–16 um
F/B A / F/B B	Sendet den Return an Foldback A oder B
INPUT TRIM	±20 dB Eingangspegelanpassung
LEVEL	Regelt den Stereo-Input-Pegel
MIX	Routet den Return auf den Stereo Mix Bus
SOLO	Hört den Stereo Input im gewählten Solo-Modus ab
CUT	Schaltet den Stereo Input stumm

Subgruppen und Line Inputs 17–24

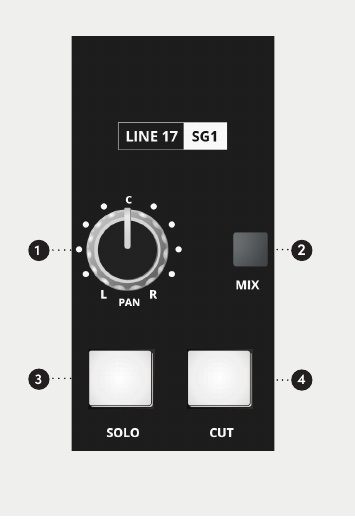

Die Busse 1–8 speisen zusätzlich die entsprechenden acht Subgruppenpfade. Jede Subgruppe bietet PAN, MIX, SOLO, CUT, einen Fader und einen Insert auf der Rückseite.

Die Subgruppen-Insert-Returns können alternativ als Line Inputs 17–24 verwendet werden. Diese zusätzlichen Eingänge teilen sich dann die Bedienelemente und das Meter der jeweiligen Subgruppe.

hinweis

Der Subgruppen-Insert-Return und der entsprechende Line Input 17–24 sind derselbe physische Anschluss. Beide Funktionen können nicht gleichzeitig verwendet werden.

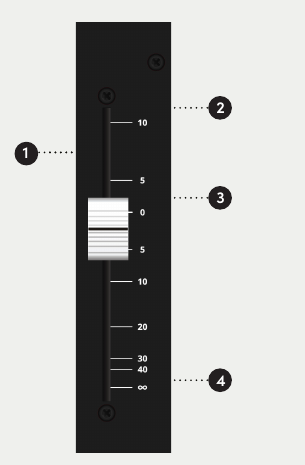

Fader-Position	Funktion
+10 dB	Maximale Fader-Verstärkung
0 dB	Unity Gain / normale Referenzposition
∞	Maximale Absenkung
