स्टीरियो इनपुट्स, लाइन इनपुट्स और सबग्रुप्स

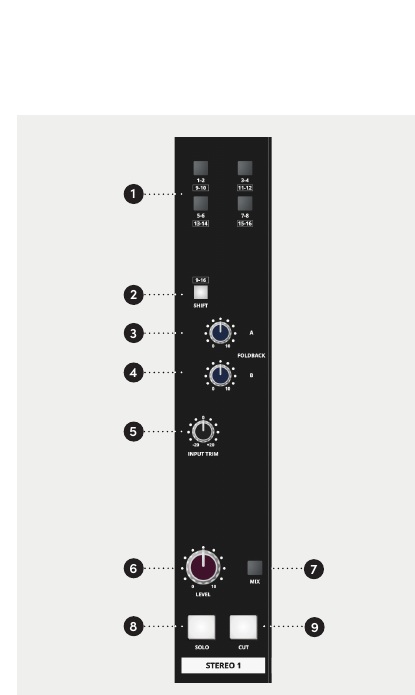

स्टीरियो इनपुट्स

ASP4816-SE चार स्टीरियो लाइन-लेवल रिटर्न्स देता है, जिनका उपयोग आम तौर पर effects processors या अन्य स्टीरियो सोर्सेज़ के लिए किया जाता है, बिना मेन चैनल strips का उपयोग किए।

रूटिंग स्विचेज़ किसी स्टीरियो इनपुट को रिकॉर्ड-बस पेयर 1–2, 3–4, 5–6 या 7–8 पर असाइन करते हैं। 9–10, 11–12, 13–14 या 15–16 एक्सेस करने के लिए SHIFT दबाएँ। इस तरह returned effects या अन्य स्टीरियो सोर्सेज़ को रिकॉर्डिंग या bouncing के लिए रिकॉर्ड बसें पर रूट किया जा सकता है।

Control	Function
Routing	Record-bus pair select करता है
SHIFT	Routing को bus pairs 9–16 पर बदलता है
F/B A / F/B B	Return को Foldback A या B पर send करता है
INPUT TRIM	±20 dB input adjustment
LEVEL	Stereo Input level control करता है
MIX	Return को stereo Mix bus पर route करता है
SOLO	Selected solo mode का उपयोग करके Stereo Input audition करता है
CUT	Stereo Input को mute करता है

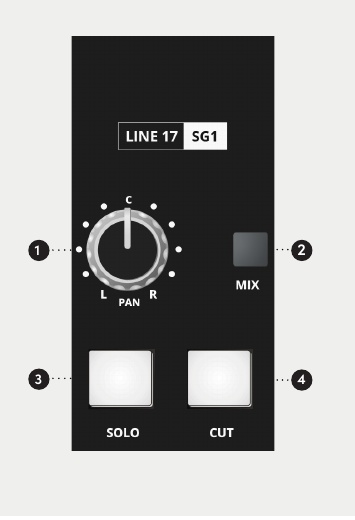

सबग्रुप्स और लाइन इनपुट्स 17–24

बसें 1–8 संबंधित आठ सबग्रुप पाथ्स को भी फ़ीड करते हैं। प्रत्येक सबग्रुप में PAN, मिक्स, SOLO, CUT, एक फेडर और रियर-पैनल इन्सर्ट होता है।

सबग्रुप इन्सर्ट रिटर्न्स को वैकल्पिक रूप से Line Inputs 17–24 के रूप में उपयोग किया जा सकता है। तब ये additional इनपुट्स संबंधित सबग्रुप कंट्रोल्स और मीटर share करते हैं।

note

सबग्रुप इन्सर्ट रिटर्न और संबंधित लाइन इनपुट 17–24 एक ही फिजिकल कनेक्शन हैं। वे दोनों फ़ंक्शन्स एक साथ perform नहीं कर सकते।

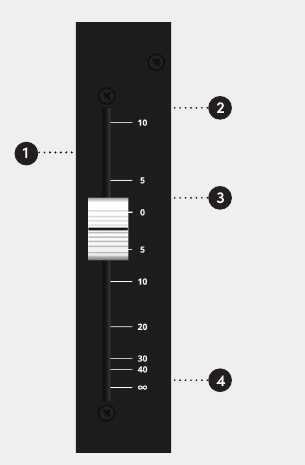

Fader position	Function
+10 dB	Maximum fader gain
0 dB	Unity gain / normal reference position
∞	Maximum attenuation
